DS1052E型示波器使用说明

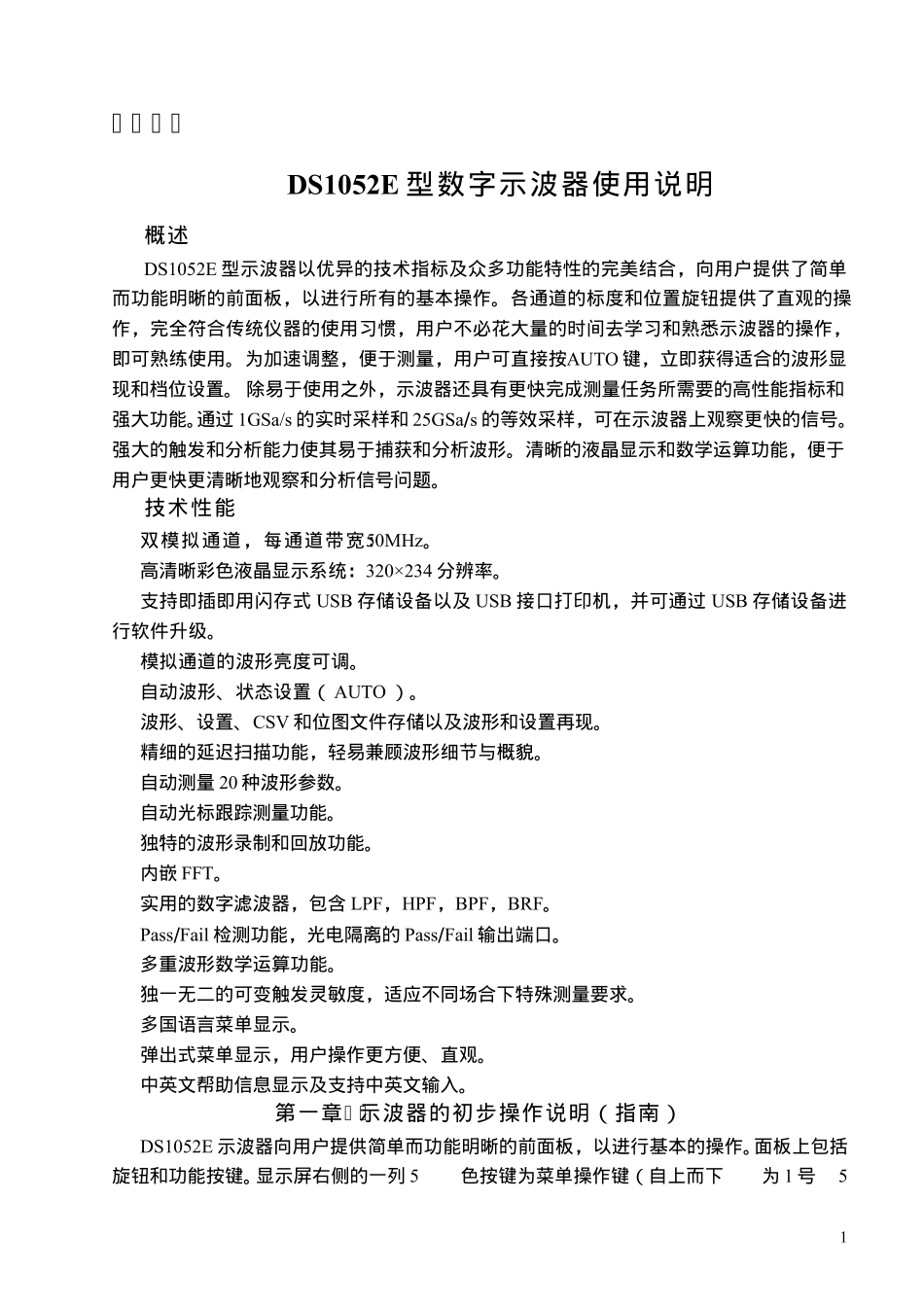

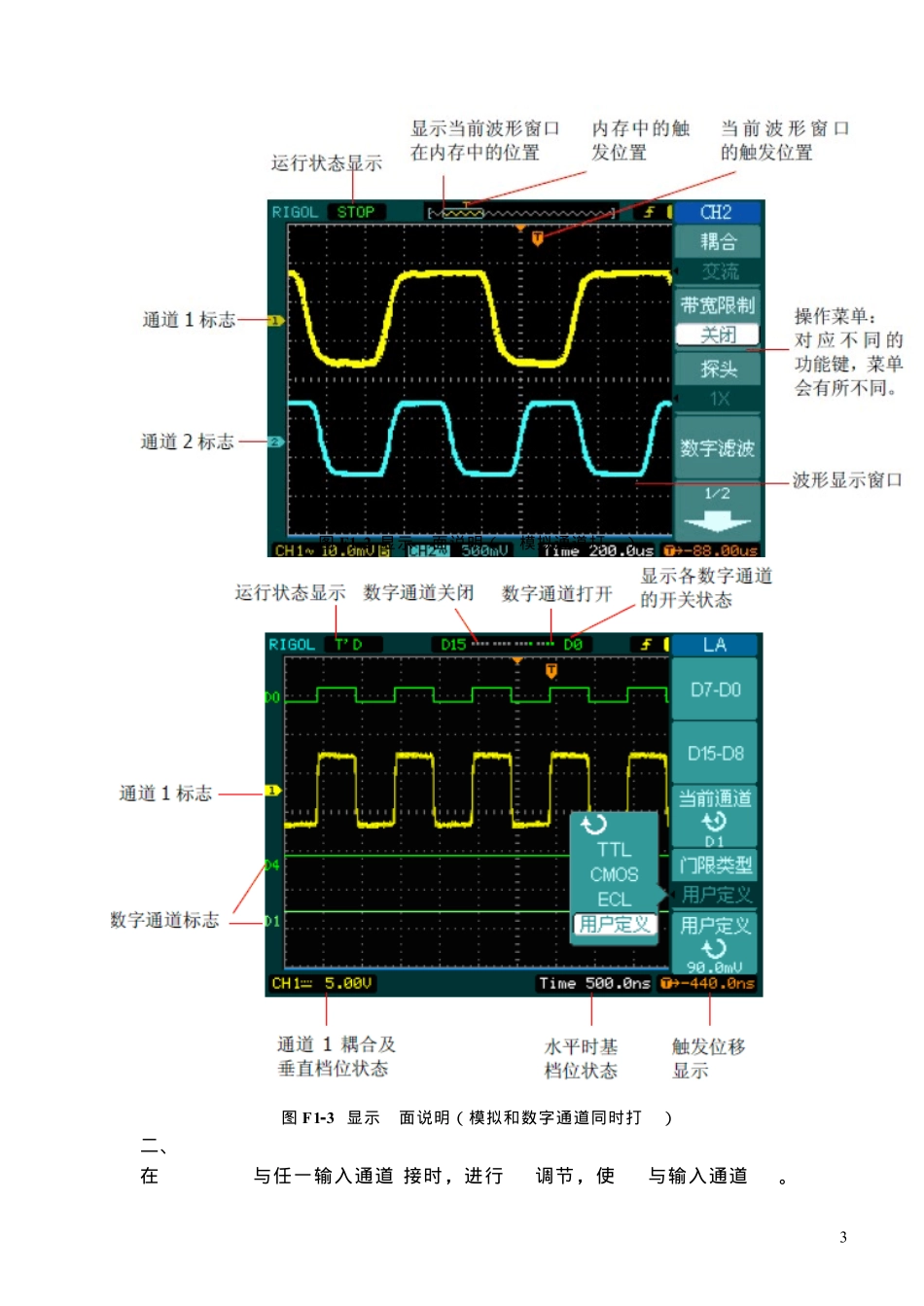

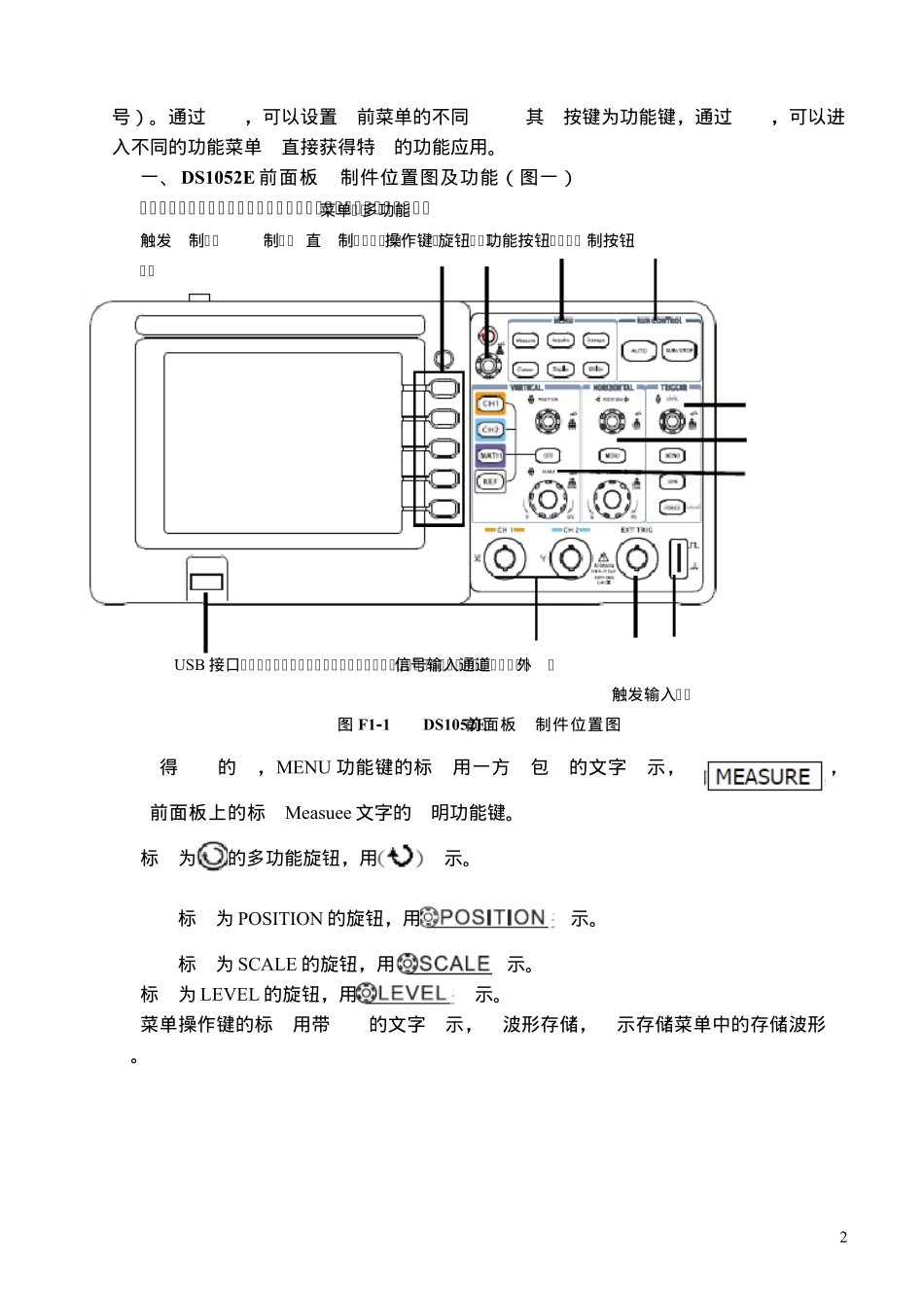

DS1052E 型数字示波器使用说明概述DS1052E 型示波器以优异的技术指标及众多功能特性的完美结合，向用户提供了简单而功能明晰的前面板，以进行所有的基本操作。各通道的标度和位置旋钮提供了直观的操作，完全符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉示波器的操作，即可熟练使用。为加速调整，便于测量，用户可直接按AUTO 键，立即获得适合的波形显 现和档位设置。 除易于使用之外，示波器还具有更快完成测量任务所需要的高性能指标和强大功能。通过 1GSa/s 的实时采样和 25GSa/s 的等效采样，可在示波器上观察更快的信号。强大的触发和分析能力使其易于捕获和分析波形。清晰的液晶显示和数学运算功能，便于 用户更快更清晰地观察和分析信号问题。技术性能双模拟通道，每通道带宽：50MHz。高清晰彩色液晶显示系统：320×234 分辨率。支持即插即用闪存式 USB 存储设备以及 USB 接口打印机，并可通过 USB 存储设备进行软件升级。模拟通道的波形亮度可调。 自动波形、状态设置（ AUTO ）。波形、设置、CSV 和位图文件存储以及波形和设置再现。精细的延迟扫描功能，轻易兼顾波形细节与概貌。自动测量 20 种波形参数。自动光标跟踪测量功能。独特的波形录制和回放功能。内嵌 FFT。实用的数字滤波器，包含 LPF，HPF，BPF，BRF。Pass/Fail 检测功能，光电隔离的 Pass/Fail 输出端口。多重波形数学运算功能。独一无二的可变触发灵敏度，适应不同场合下特殊测量要求。多国语言菜单显示。弹出式菜单显示，用户操作更方便、直观。中英文帮助信息显示及支持中英文输入。 第一章 示波器的初步操作说明（指南）DS1052E 示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。面板上包括旋钮和功能按键。显示屏右侧的一列 5 个灰色按键为菜单操作键（自上而下定义为 1 号至 51号）。通过它们，可以设置当前菜单的不同选项；其它按键为功能键，通过它们，可以进入不同的功能菜单或直接获得特定的功能应用。一、DS1052E 前面板控制件位置图及功能（图一） 菜单 多功能 触发控制 水平控制 垂直控制操作键 旋钮功能按钮控制按钮 USB 接口信号输入通道外部 探头补偿 触发输入图 F1-1 DS1052E前面板控制件位置图值得注意的是，MENU 功能键的标识用一方框包围的文字表示，如，代表前面板上的标注 Measuee 文字的透明功能键。标识为的多功能旋钮，用表示。两个标识为 POSITION 的旋钮，用表...
