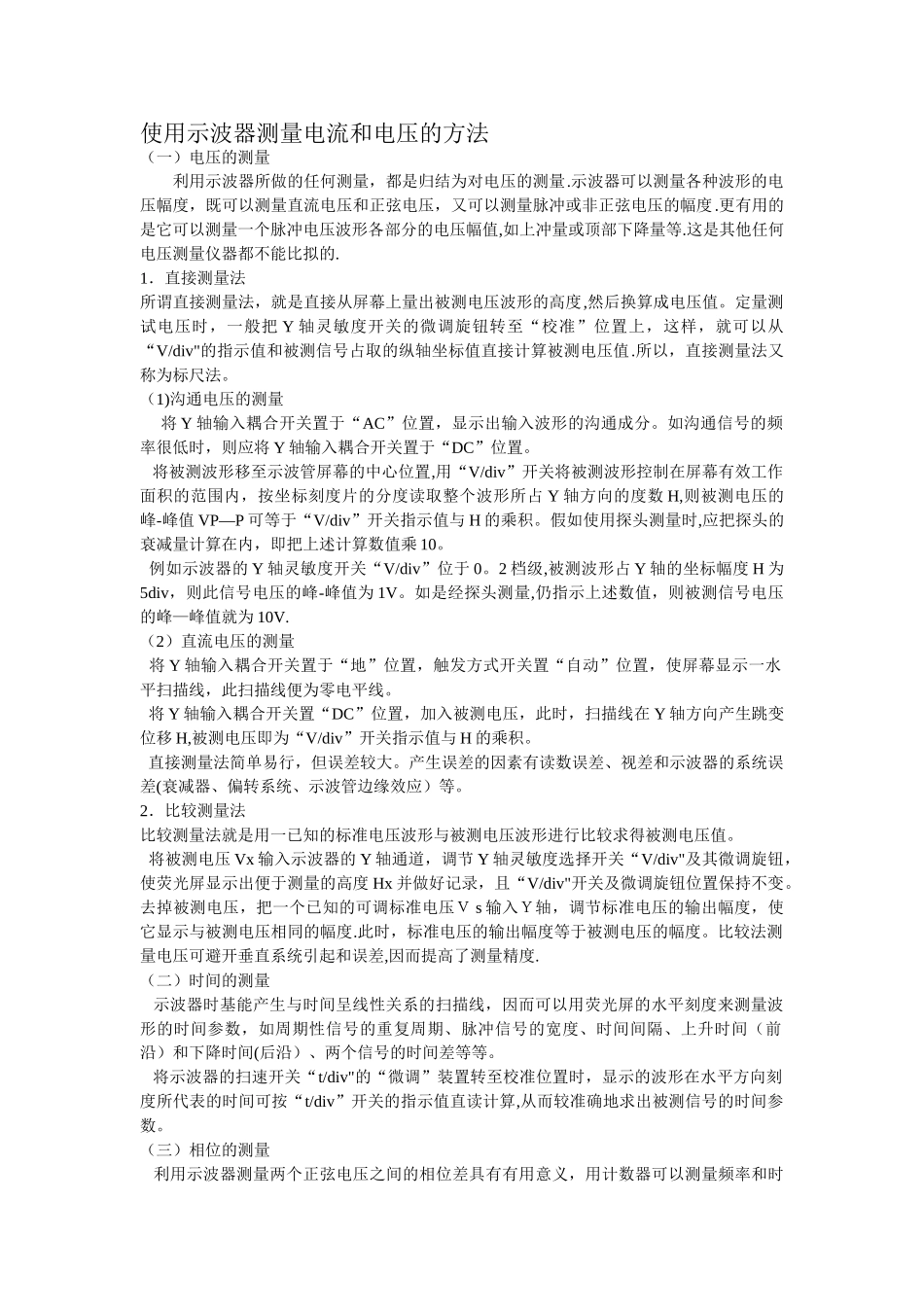

使用示波器测量电流和电压的方法（一）电压的测量 利用示波器所做的任何测量，都是归结为对电压的测量.示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度.更有用的是它可以测量一个脉冲电压波形各部分的电压幅值,如上冲量或顶部下降量等.这是其他任何电压测量仪器都不能比拟的.1．直接测量法所谓直接测量法，就是直接从屏幕上量出被测电压波形的高度,然后换算成电压值。定量测试电压时，一般把 Y 轴灵敏度开关的微调旋钮转至“校准”位置上，这样，就可以从“V/div"的指示值和被测信号占取的纵轴坐标值直接计算被测电压值.所以，直接测量法又称为标尺法。（1)沟通电压的测量 将 Y 轴输入耦合开关置于“AC”位置，显示出输入波形的沟通成分。如沟通信号的频率很低时，则应将 Y 轴输入耦合开关置于“DC”位置。 将被测波形移至示波管屏幕的中心位置,用“V/div”开关将被测波形控制在屏幕有效工作面积的范围内，按坐标刻度片的分度读取整个波形所占 Y 轴方向的度数 H,则被测电压的峰-峰值 VP—P 可等于“V/div”开关指示值与 H 的乘积。假如使用探头测量时,应把探头的衰减量计算在内，即把上述计算数值乘 10。 例如示波器的 Y 轴灵敏度开关“V/div”位于 0。2 档级,被测波形占 Y 轴的坐标幅度 H 为5div，则此信号电压的峰-峰值为 1V。如是经探头测量,仍指示上述数值，则被测信号电压的峰—峰值就为 10V.（2）直流电压的测量 将 Y 轴输入耦合开关置于“地”位置，触发方式开关置“自动”位置，使屏幕显示一水平扫描线，此扫描线便为零电平线。 将 Y 轴输入耦合开关置“DC”位置，加入被测电压，此时，扫描线在 Y 轴方向产生跳变位移 H,被测电压即为“V/div”开关指示值与 H 的乘积。 直接测量法简单易行，但误差较大。产生误差的因素有读数误差、视差和示波器的系统误差(衰减器、偏转系统、示波管边缘效应）等。2．比较测量法比较测量法就是用一已知的标准电压波形与被测电压波形进行比较求得被测电压值。 将被测电压 Vx 输入示波器的 Y 轴通道，调节 Y 轴灵敏度选择开关“V/div"及其微调旋钮，使荧光屏显示出便于测量的高度 Hx 并做好记录，且“V/div"开关及微调旋钮位置保持不变。去掉被测电压，把一个已知的可调标准电压Ｖ s 输入Ｙ轴，调节标准电压的输出幅度，使它显示与被测电压相同的幅度.此时，标准电压的输出幅度等于被测电压的幅度。...
