DS1302时钟C语言编程完整实例VIP专享

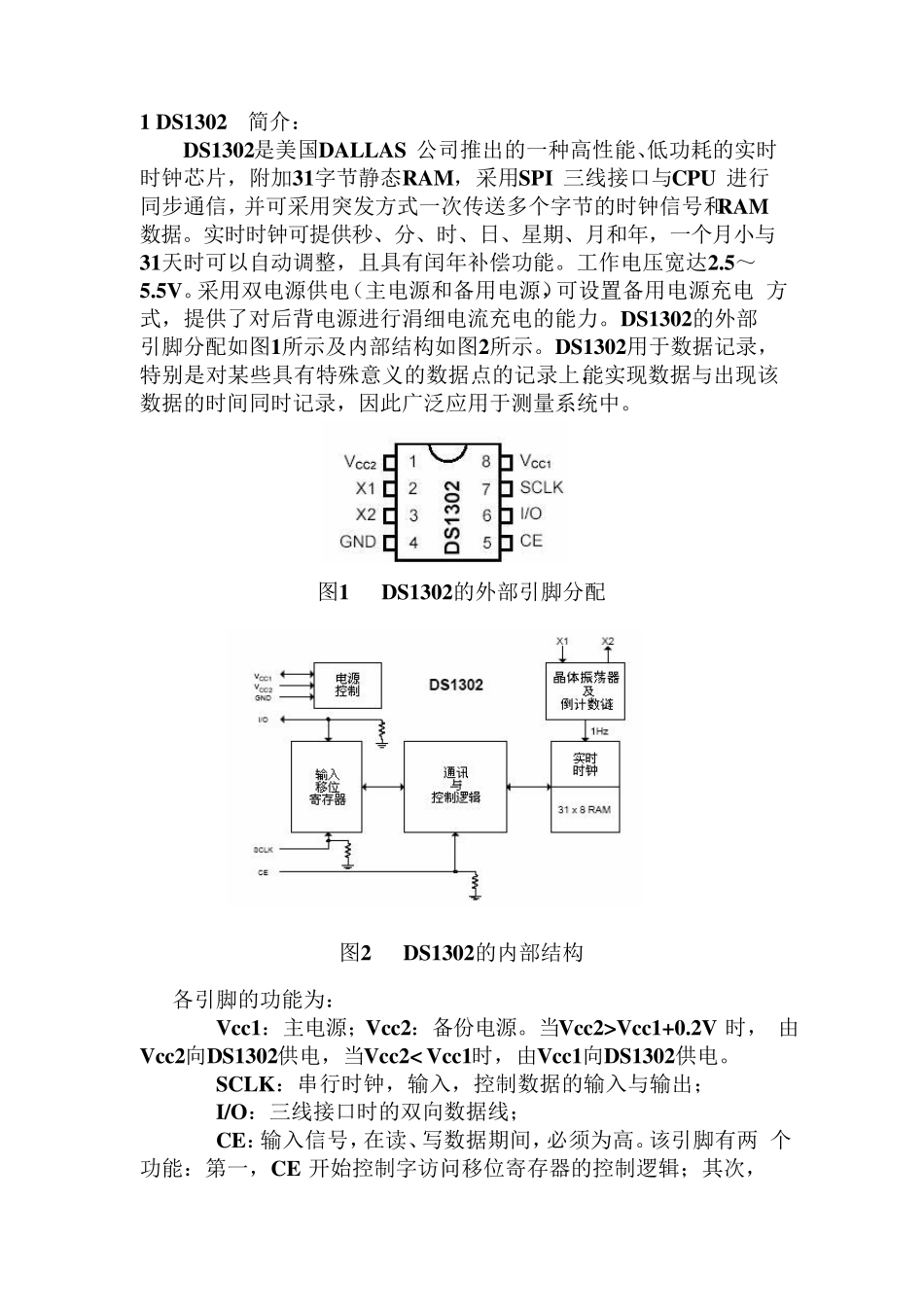

1 DS1302 简介： DS1302是美国 DALLAS 公司推出的一种高性能、低功耗的实时 时钟芯片，附加31字节静态 RAM，采用 SPI 三线接口与 CPU 进行 同步通信，并可采用突发方式一次传送多个字节的时钟信号和 RAM 数据。实时时钟可提供秒、分、时、日、星期、月和年，一个月小与 31天时可以自动调整，且具有闰年补偿功能。工作电压宽达2.5～ 5.5V。采用双电源供电（主电源和备用电源），可设置备用电源充电 方式，提供了对后背电源进行涓细电流充电的能力。DS1302的外部 引脚分配如图1所示及内部结构如图2所示。DS1302用于数据记录， 特别是对某些具有特殊意义的数据点的记录上，能实现数据与出现该 数据的时间同时记录，因此广泛应用于测量系统中。 图1 DS1302的外部引脚分配 图2 DS1302的内部结构 各引脚的功能为： Vcc1：主电源；Vcc2：备份电源。当 Vcc2>Vcc1+0.2V 时， 由 Vcc2向 DS1302供电，当 Vcc2< Vcc1时，由 Vcc1向 DS1302供电。 SCLK：串行时钟，输入，控制数据的输入与输出； I/O：三线接口时的双向数据线； CE：输入信号，在读、写数据期间，必 须 为高。该引脚有两 个功能：第 一，CE 开 始 控制字访 问 移 位 寄 存 器 的控制逻 辑 ；其 次， CE 提供结束单字节或多字节数据传输的方法。 DS1302有下列几组寄存器： ① DS1302有关日历、时间的寄存器共有12个，其中有7个寄存器 （读时81h～8Dh，写时80h～8Ch），存放的数据格式为 BCD 码形式， 如图3所示。 图 3 DS1302有关日历、时间的寄存器 小时寄存器（85h、84h）的位7用于定义 DS1302是运行于12小时 模式还是24小时模式。当为高时，选择12小时模式。在12小时模式时， 位5是 ，当为1时，表示 PM。在24小时模式时，位5是第二个10小时 位。 秒寄存器（81h、80h）的位7定义为时钟暂停标志（CH）。当该 位置为1时，时钟振荡器停止，DS1302处于低功耗状态；当该位置为 0时，时钟开始运行。 控制寄存器（8Fh、8Eh）的位7是写保护位（WP），其它7位均置 为0。在任何的对时钟和 RAM 的写操作之前，WP 位必须为0。当 WP 位为1时，写保护位防止对任一寄存器的写操作。 ②DS1302有关 RAM 的地址 DS1302中附加31字节静态 RAM 的地址如图4所示。 图4 ③ DS1302的工作模式寄存器 所谓突发模式是指一次传送多个字节的时钟信号和 RAM 数据。 突发模式寄存器如图5所示。 图5 ④此外，DS1302还有充电...
