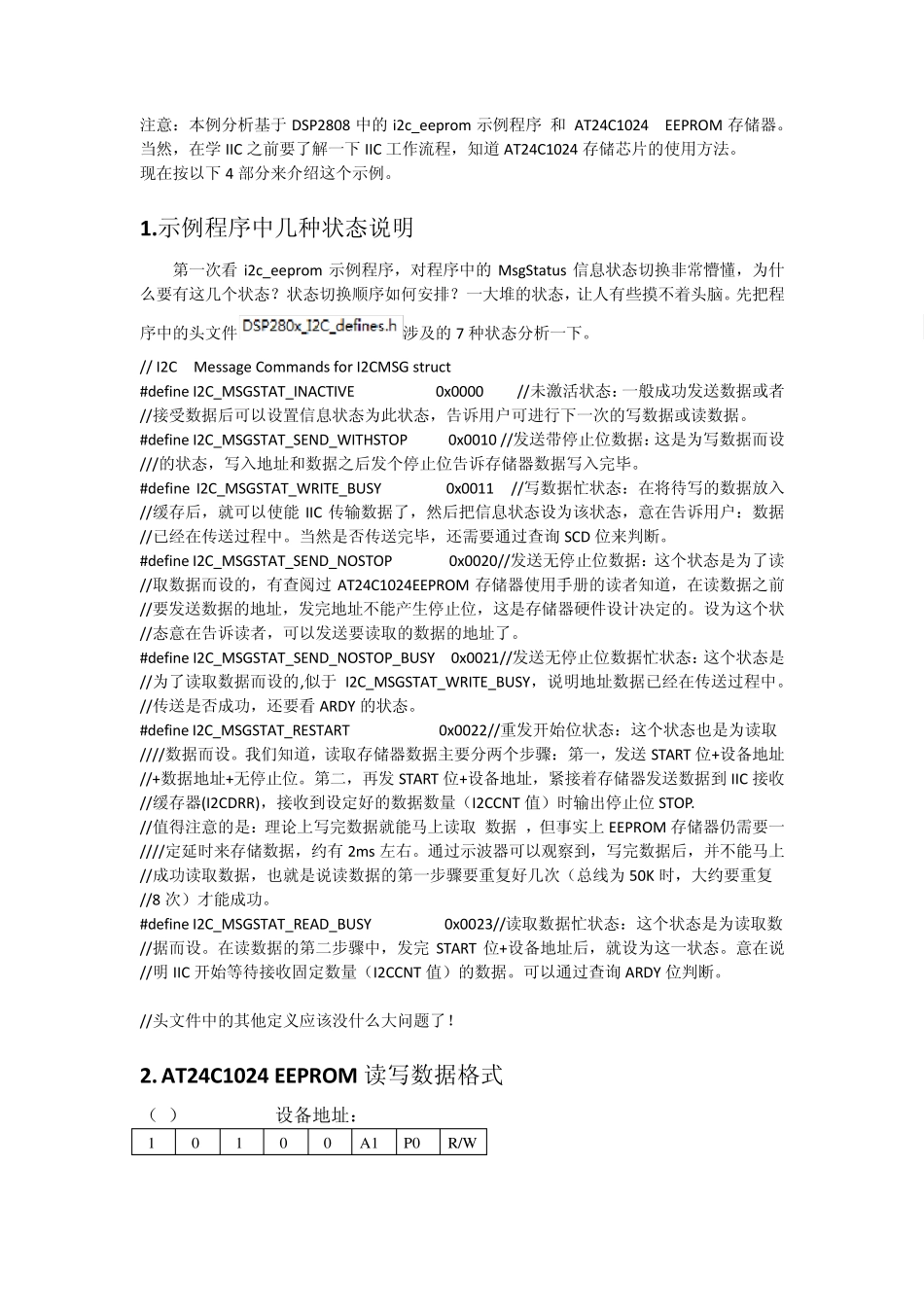

注意：本例分析基于DSP2808 中的i2c_eeprom 示例程序 和 AT24C1024 EEPROM 存储器。当然，在学 IIC 之前要了解一下 IIC 工作流程，知道 AT24C1024 存储芯片的使用方法。 现在按以下 4 部分来介绍这个示例。 1.示例程序中几种状态说明 第一次看 i2c_eeprom 示例程序，对程序中的MsgStatus 信息状态切换非常懵懂，为什么要有这几个状态？状态切换顺序如何安排？一大堆的状态，让人有些摸不着头脑。先把程序中的头文件涉及的7 种状态分析一下。 // I2C Message Commands for I2CMSG struct #define I2C_MSGSTAT_INACTIVE 0x0000 //未激活状态：一般成功发送数据或者//接受数据后可以设置信息状态为此状态，告诉用户可进行下一次的写数据或读数据。 #define I2C_MSGSTAT_SEND_WITHSTOP 0x0010 //发送带停止位数据：这是为写数据而设///的状态，写入地址和数据之后发个停止位告诉存储器数据写入完毕。 #define I2C_MSGSTAT_WRITE_BUSY 0x0011 //写数据忙状态：在将待写的数据放入//缓存后，就可以使能 IIC 传输数据了，然后把信息状态设为该状态，意在告诉用户：数据//已经在传送过程中。当然是否传送完毕，还需要通过查询 SCD 位来判断。 #define I2C_MSGSTAT_SEND_NOSTOP 0x0020//发送无停止位数据：这个状态是为了读//取数据而设的，有查阅过 AT24C1024EEPROM 存储器使用手册的读者知道，在读数据之前//要发送数据的地址，发完地址不能产生停止位，这是存储器硬件设计决定的。设为这个状//态意在告诉读者，可以发送要读取的数据的地址了。 #define I2C_MSGSTAT_SEND_NOSTOP_BUSY 0x0021//发送无停止位数据忙状态：这个状态是//为了读取数据而设的,似于I2C_MSGSTAT_WRITE_BUSY，说明地址数据已经在传送过程中。//传送是否成功，还要看 ARDY 的状态。 #define I2C_MSGSTAT_RESTART 0x0022//重发开始位状态：这个状态也是为读取 ////数据而设。我们知道，读取存储器数据主要分两个步骤：第一，发送 START 位+设备地址 //+数据地址+无停止位。第二，再发 START 位+设备地址，紧接着存储器发送数据到 IIC 接收 //缓存器(I2CDRR)，接收到设定好的数据数量（I2CCNT 值）时输出停止位 STOP. //值得注意的是：理论上写完数据就能马上读取 数据 ，但事实上 EEPROM 存储器仍需要一 ////定延时来存储数据，约有 2ms 左右。通过示波器可以观察到，写完数据后，并不能马上 //成功读...
