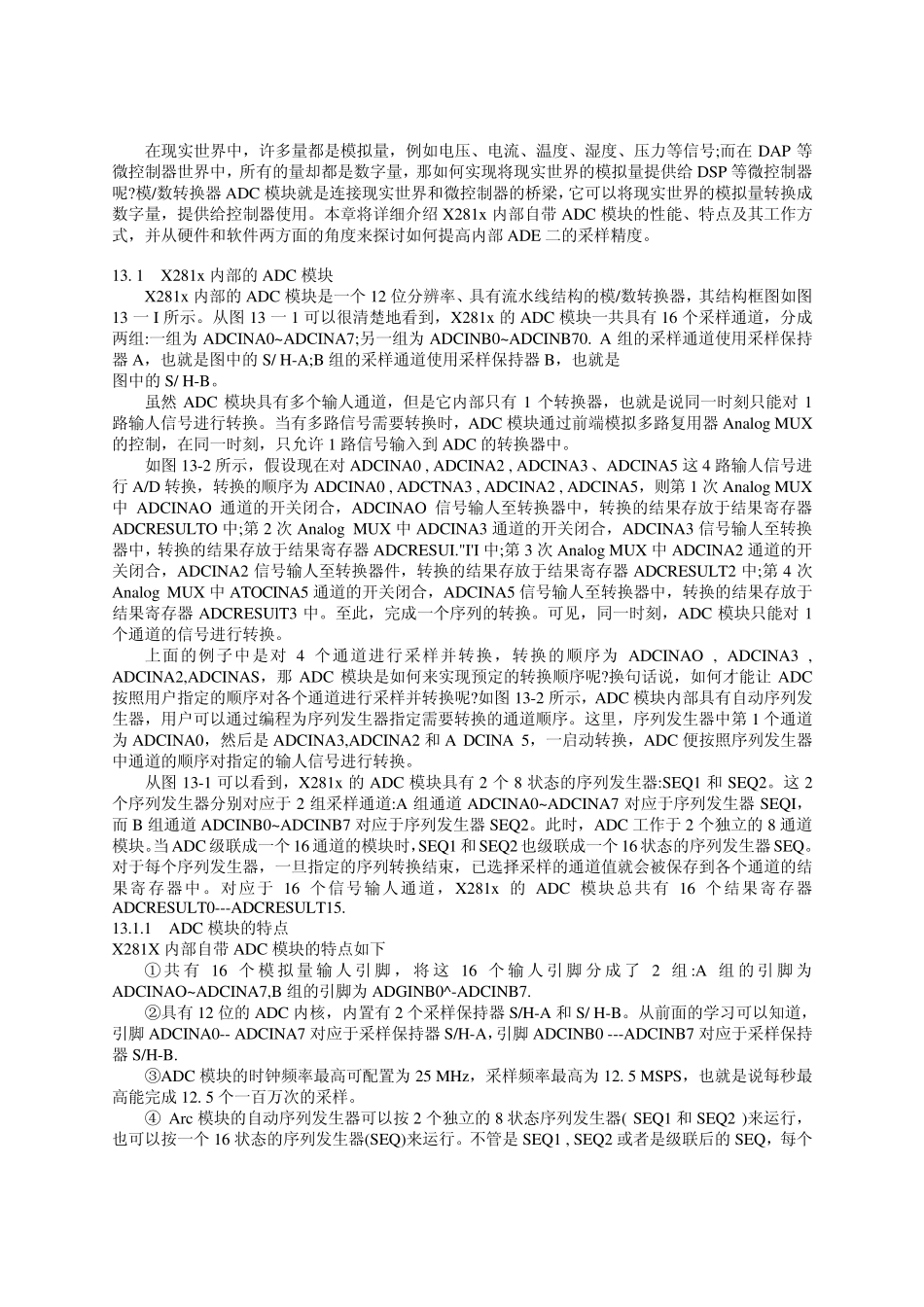

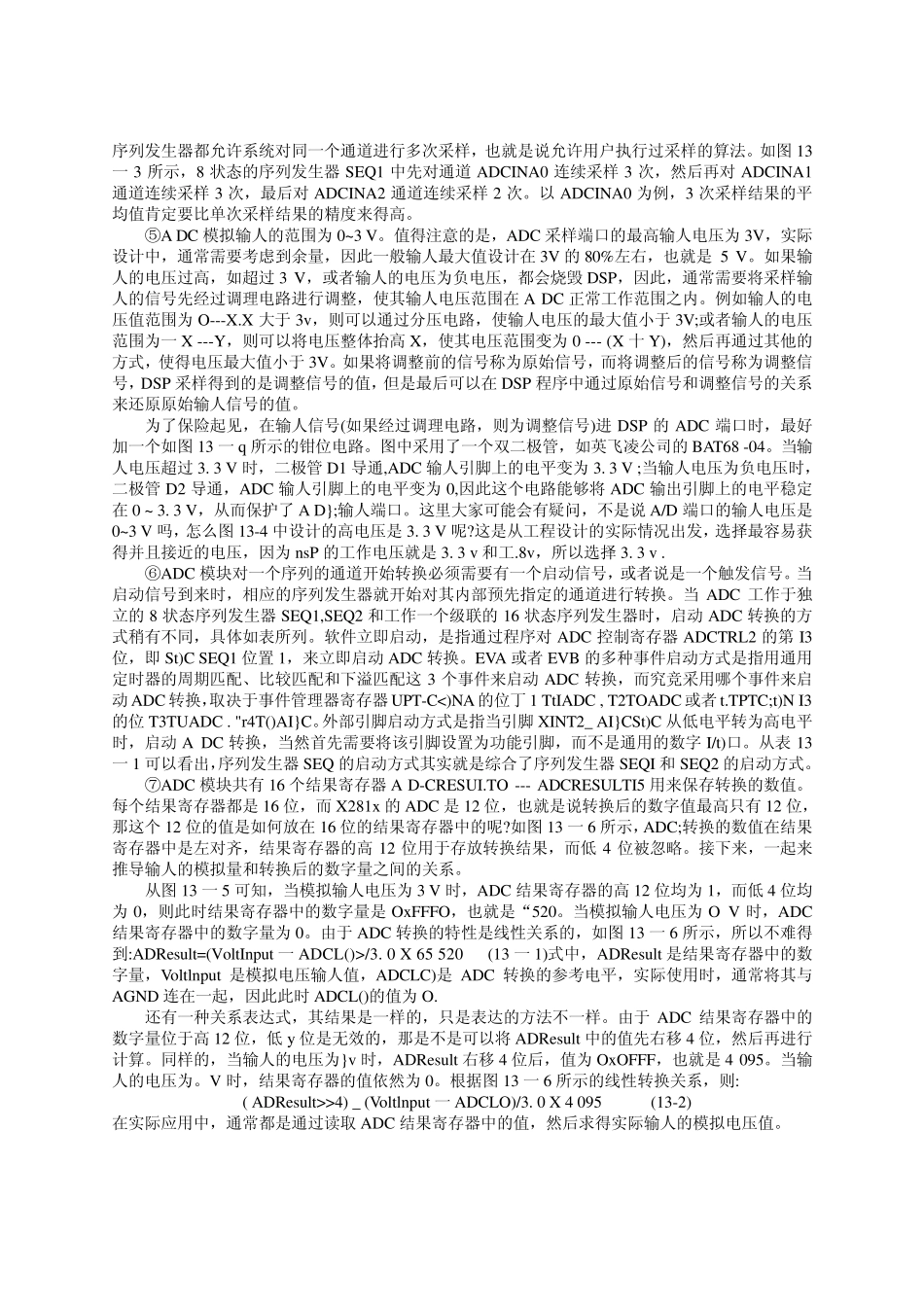

在现实世界中，许多量都是模拟量，例如电压、电流、温度、湿度、压力等信号;而在 DAP 等微控制器世界中，所有的量却都是数字量，那如何实现将现实世界的模拟量提供给 DSP 等微控制器呢?模/数转换器 ADC 模块就是连接现实世界和微控制器的桥梁，它可以将现实世界的模拟量转换成数字量，提供给控制器使用。本章将详细介绍 X281x 内部自带 ADC 模块的性能、特点及其工作方式，并从硬件和软件两方面的角度来探讨如何提高内部 ADE 二的采样精度。 13. 1 X281x 内部的 ADC 模块 X281x 内部的 ADC 模块是一个 12 位分辨率、具有流水线结构的模/数转换器，其结构框图如图13 一 I 所示。从图 13 一 1 可以很清楚地看到，X281x 的 ADC 模块一共具有 16 个采样通道，分成两组:一组为 ADCINA0~ADCINA7;另一组为 ADCINB0~ADCINB70. A 组的采样通道使用采样保持器 A，也就是图中的 S/ H-A;B 组的采样通道使用采样保持器 B，也就是 图中的 S/ H-B。 虽然 ADC 模块具有多个输人通道，但是它内部只有 1 个转换器，也就是说同一时刻只能对1路输人信号进行转换。当有多路信号需要转换时，ADC 模块通过前端模拟多路复用器 Analog MUX的控制，在同一时刻，只允许 1 路信号输入到 ADC 的转换器中。 如图 13-2 所示，假设现在对ADCINA0 , ADCINA2 , ADCINA3、ADCINA5 这4 路输人信号进行A/D 转换，转换的顺序为 ADCINA0 , ADCTNA3 , ADCINA2 , ADCINA5，则第1 次Analog MUX中 ADCINAO 通道的开关闭合，ADCINAO 信号输人至转换器中，转换的结果存放于结果寄存器ADCRESULTO 中;第2 次Analog MUX 中 ADCINA3 通道的开关闭合，ADCINA3 信号输人至转换器中，转换的结果存放于结果寄存器 ADCRESUI."I'I 中;第3 次Analog MUX 中 ADCINA2 通道的开关闭合，ADCINA2 信号输人至转换器件，转换的结果存放于结果寄存器 ADCRESULT2 中;第4 次Analog MUX 中 ATOCINA5 通道的开关闭合，ADCINA5 信号输人至转换器中，转换的结果存放于结果寄存器 ADCRESUlT3 中。至此，完成一个序列的转换。可见，同一时刻，ADC 模块只能对1个通道的信号进行转换。 上面的例子中是对4 个通道进行采样并转换，转换的顺序为 ADCINAO , ADCINA3 , ADCINA2,ADCINAS，那 ADC 模块是如何来实现预定的转换顺序呢?换句话说，如何才能让ADC按照用户指定的顺序对各个通道进行采样并转换呢?如...
