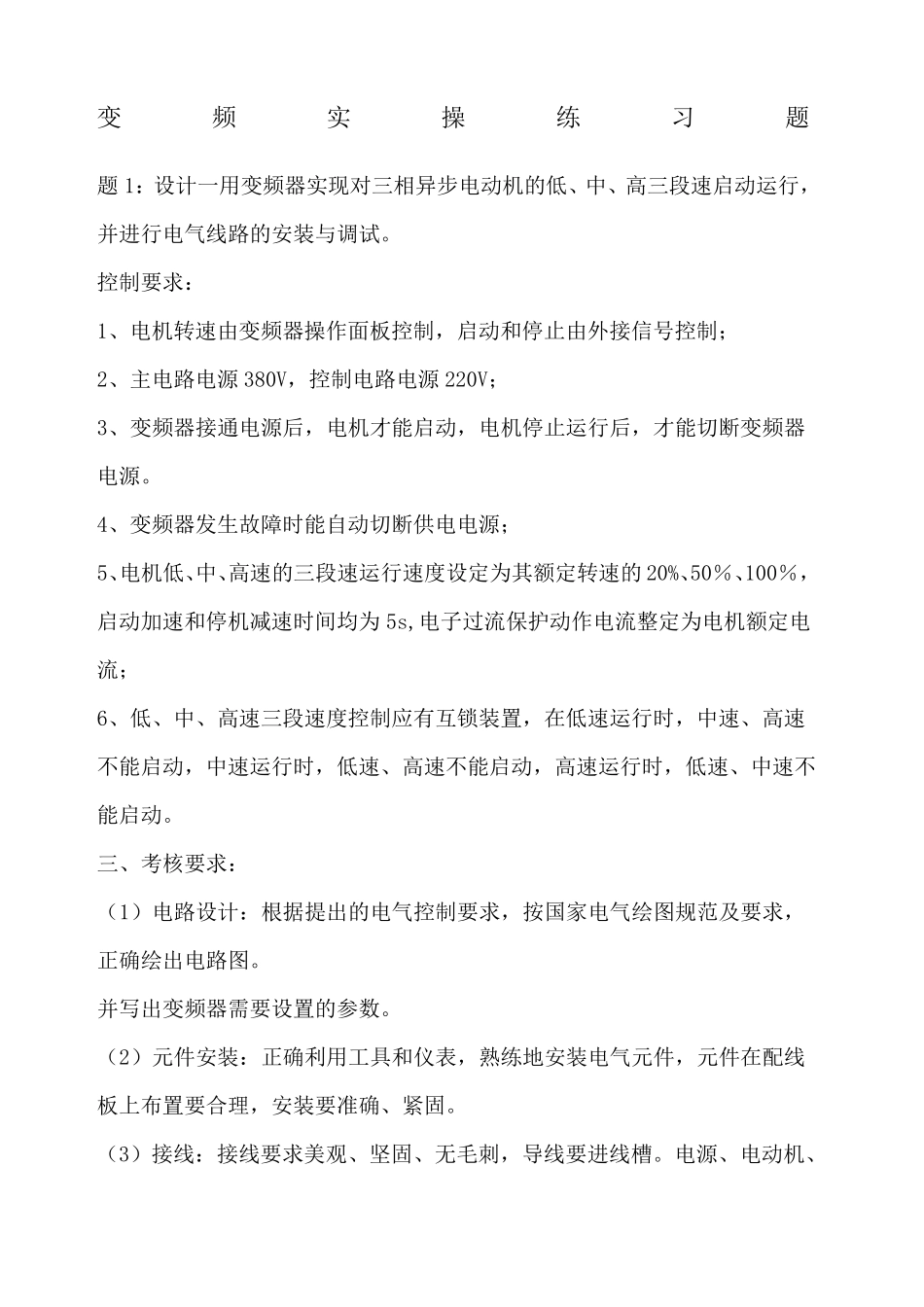

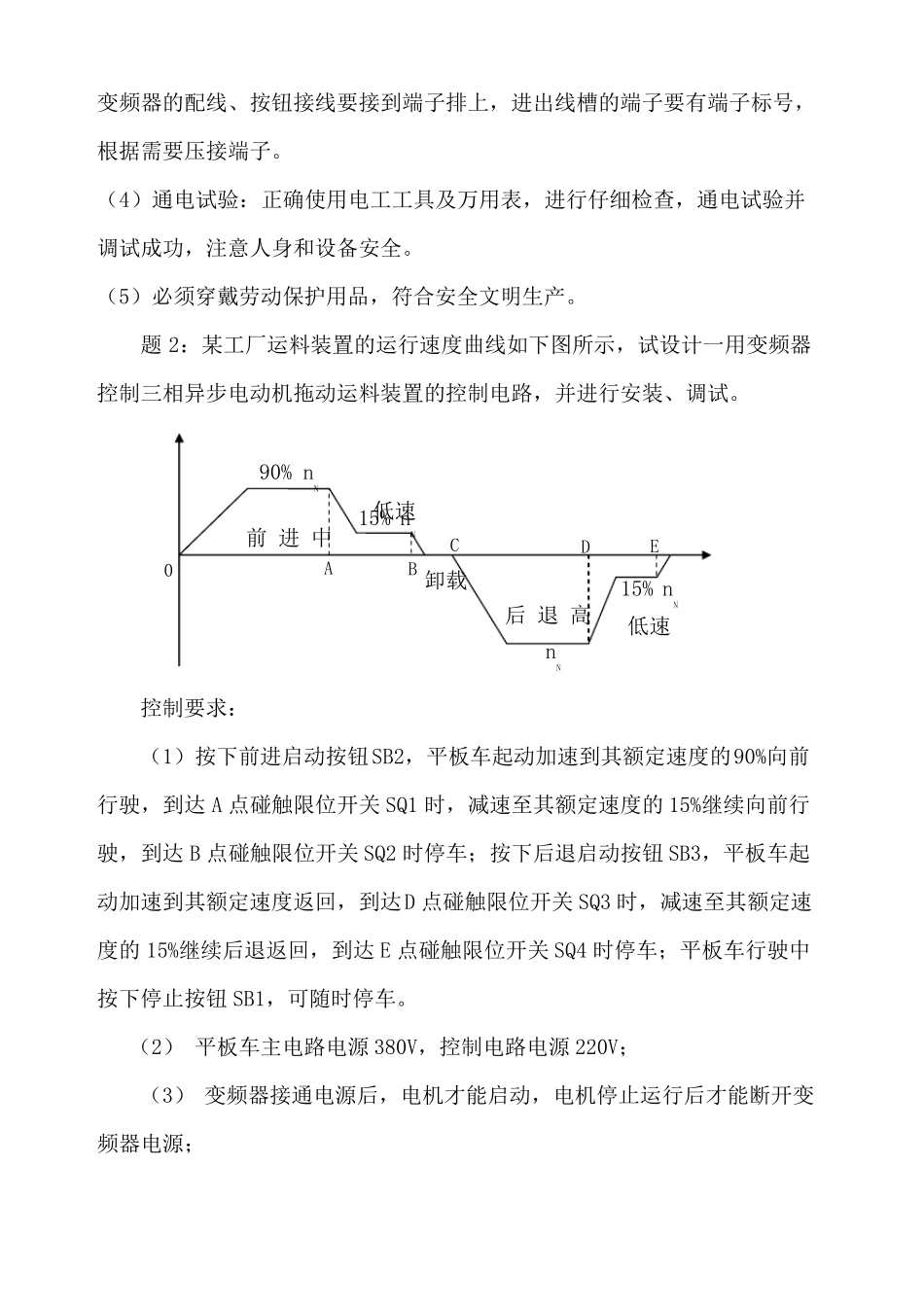

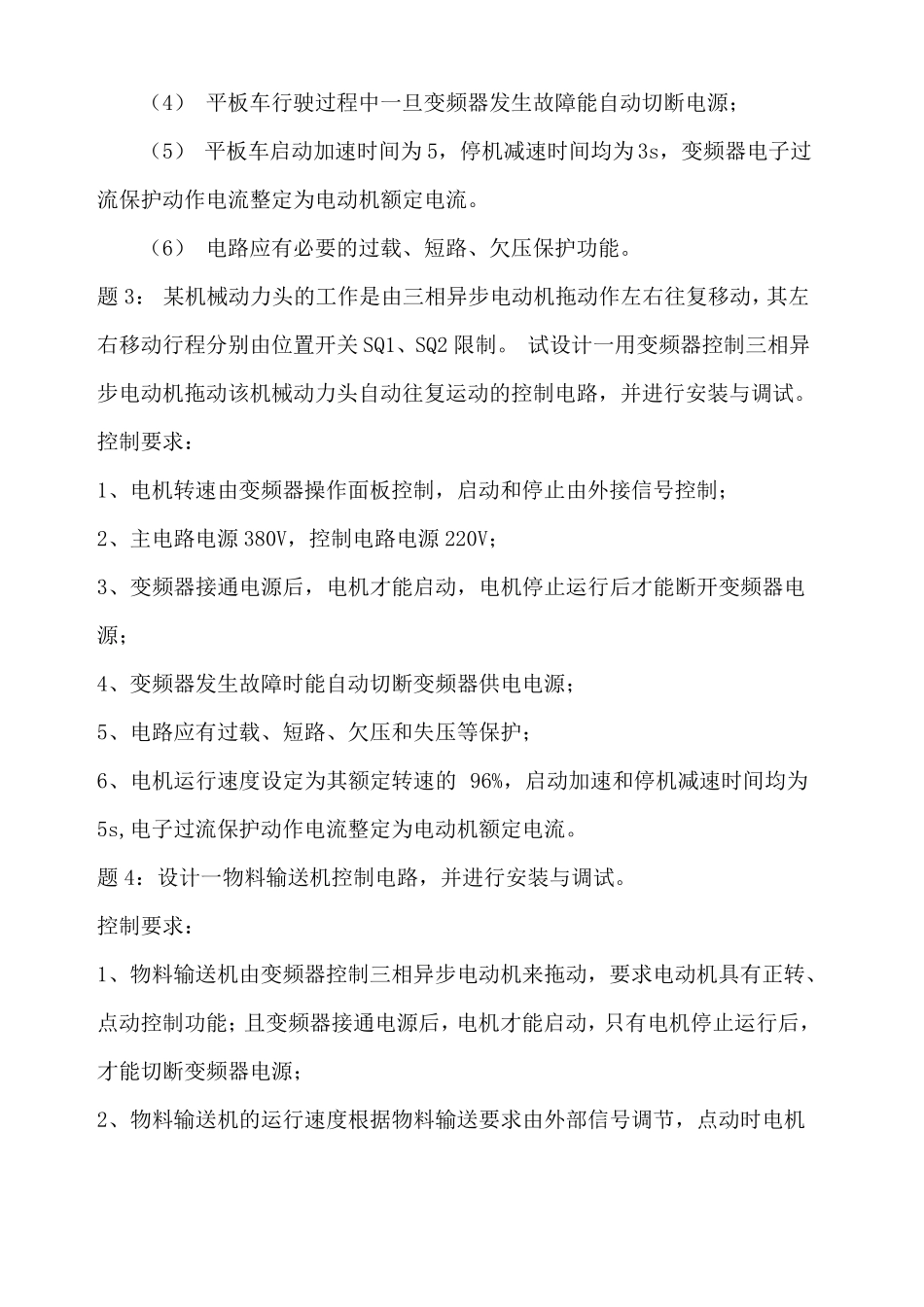

变频实操练习题题 1：设计一用变频器实现对三相异步电动机的低、中、高三段速启动运行，并进行电气线路的安装与调试。控制要求：1、电机转速由变频器操作面板控制，启动和停止由外接信号控制；2、主电路电源 380V，控制电路电源 220V；3、变频器接通电源后，电机才能启动，电机停止运行后，才能切断变频器电源。4、变频器发生故障时能自动切断供电电源；5、电机低、中、高速的三段速运行速度设定为其额定转速的 20%、50％、100％，启动加速和停机减速时间均为 5s,电子过流保护动作电流整定为电机额定电流；6、低、中、高速三段速度控制应有互锁装置，在低速运行时，中速、高速不能启动，中速运行时，低速、高速不能启动，高速运行时，低速、中速不能启动。三、考核要求：（1）电路设计：根据提出的电气控制要求，按国家电气绘图规范及要求，正确绘出电路图。并写出变频器需要设置的参数。（2）元件安装：正确利用工具和仪表，熟练地安装电气元件，元件在配线板上布置要合理，安装要准确、紧固。（3）接线：接线要求美观、坚固、无毛刺，导线要进线槽。电源、电动机、变频器的配线、按钮接线要接到端子排上，进出线槽的端子要有端子标号，根据需要压接端子。（4）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验并调试成功，注意人身和设备安全。（5）必须穿戴劳动保护用品，符合安全文明生产。题 2：某工厂运料装置的运行速度曲线如下图所示，试设计一用变频器控制三相异步电动机拖动运料装置的控制电路，并进行安装、调试。90% nN前 进 中0A低速15% nNCBDE卸载后 退 高nN15% nN低速控制要求：（1）按下前进启动按钮SB2，平板车起动加速到其额定速度的90%向前行驶，到达 A 点碰触限位开关 SQ1 时，减速至其额定速度的 15%继续向前行驶，到达 B 点碰触限位开关 SQ2 时停车；按下后退启动按钮 SB3，平板车起动加速到其额定速度返回，到达D 点碰触限位开关 SQ3 时，减速至其额定速度的 15%继续后退返回，到达 E 点碰触限位开关 SQ4 时停车；平板车行驶中按下停止按钮 SB1，可随时停车。（2） 平板车主电路电源 380V，控制电路电源 220V；（3） 变频器接通电源后，电机才能启动，电机停止运行后才能断开变频器电源；（4） 平板车行驶过程中一旦变频器发生故障能自动切断电源；（5） 平板车启动加速时间为 5，停机减速时间均为 3s，变频器电子过流保护动作电流整定为电动机额定电流。（6） 电路...
