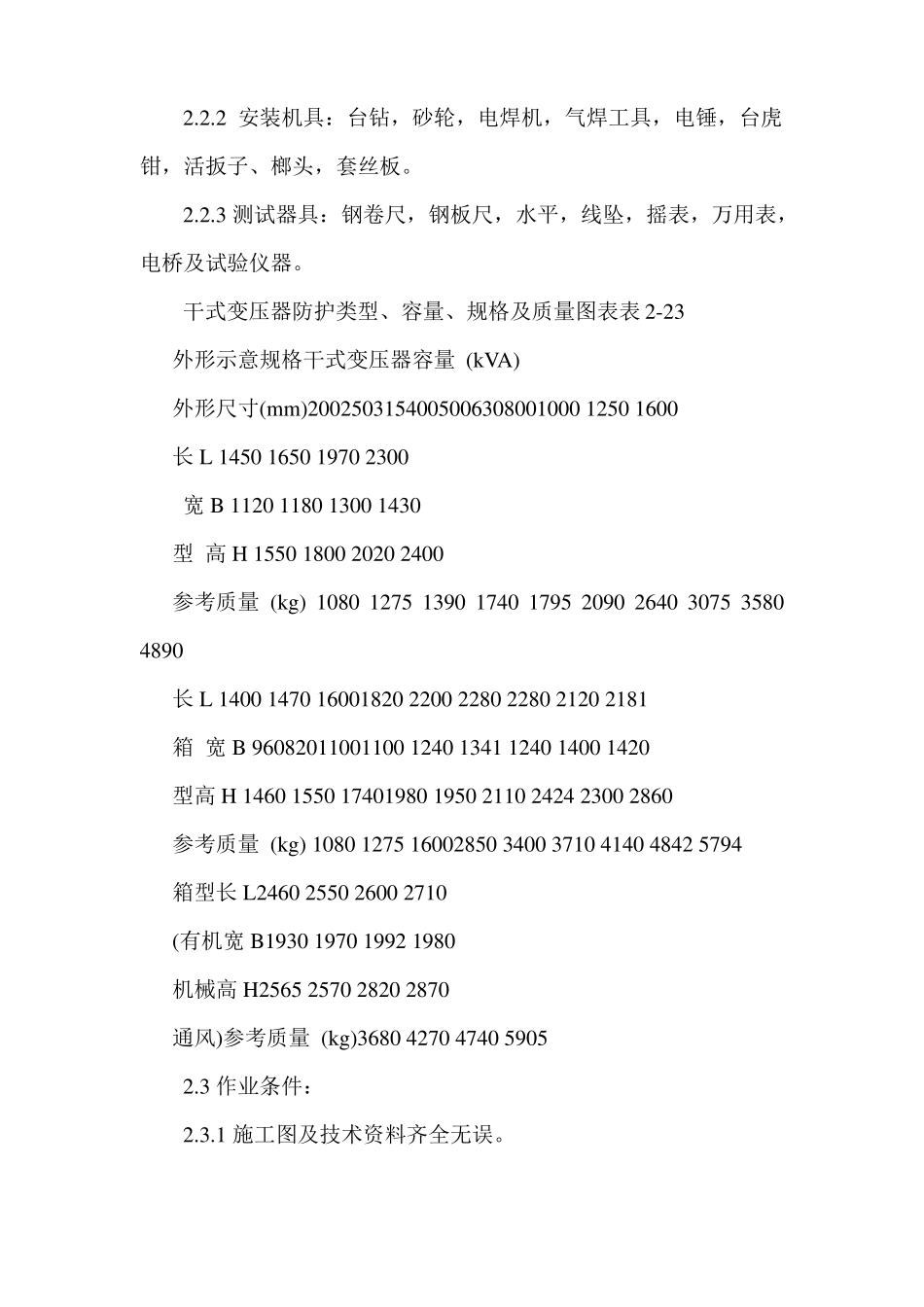

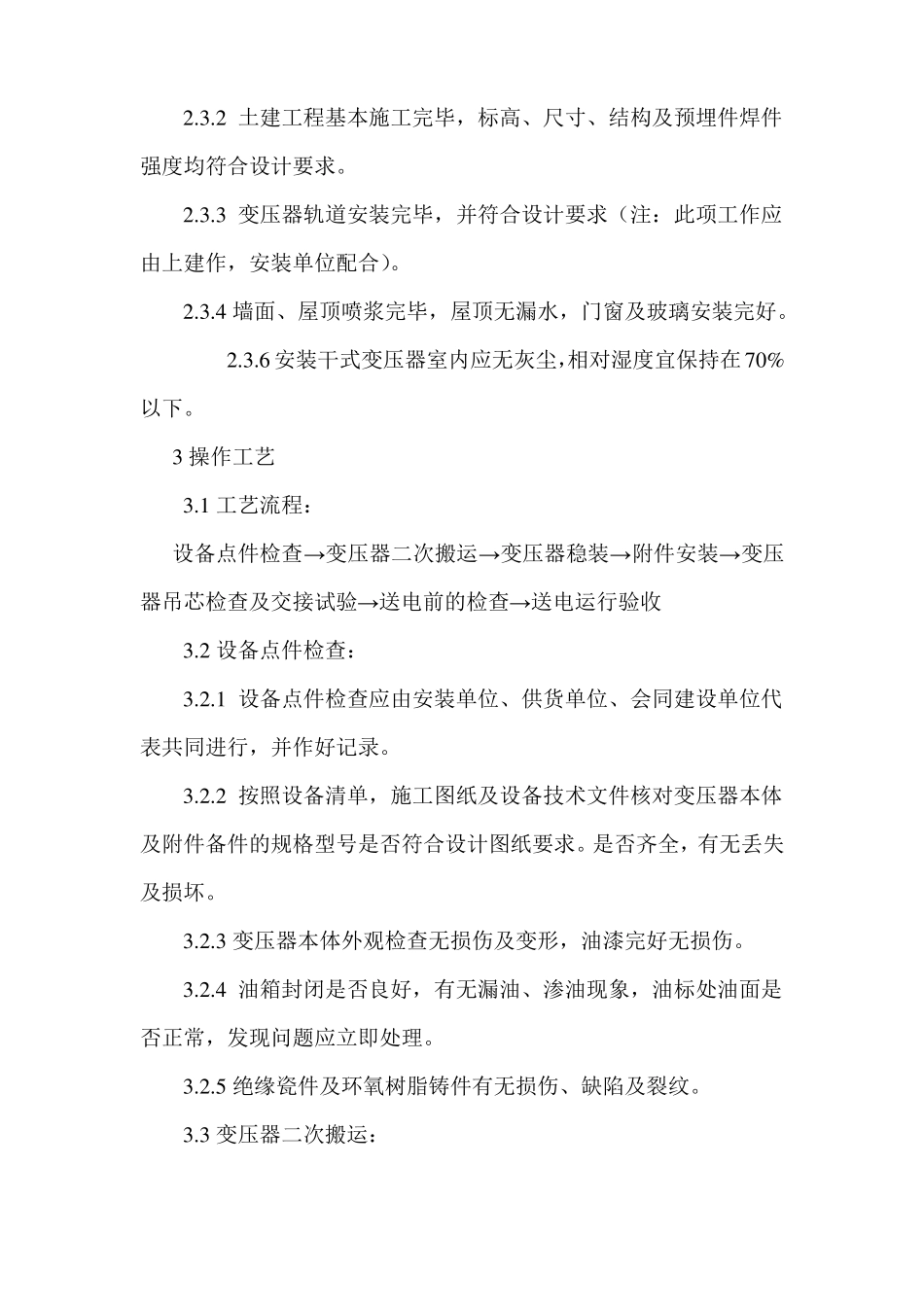

室内变压器安装施工工艺1 范围本工艺标准适用于一般工业与民用建筑电气安装工程 10kV 及以下室内变压器安装。2 施工准备2.1 设备及材料要求：2.1.1 变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。2.1.2 变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。2.1.3 干式变压器的局放试验 PC 值及噪音测试器 dB（A）值应符合设计及标准要求。2.1.4 带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表 2-23 的尺寸。2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。2.2 主要机具：2.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。2.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。2.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。干式变压器防护类型、容量、规格及质量图表表 2-23外形示意规格干式变压器容量 (kVA)外形尺寸(mm)2002503154005006308001000 1250 1600长 L 1450 1650 1970 2300宽 B 1120 1180 1300 1430型 高 H 1550 1800 2020 2400参考质量 (kg) 1080 1275 1390 1740 1795 2090 2640 3075 35804890长 L 1400 1470 16001820 2200 2280 2280 2120 2181箱 宽 B 96082011001100 1240 1341 1240 1400 1420型高 H 1460 1550 17401980 1950 2110 2424 2300 2860参考质量 (kg) 1080 1275 16002850 3400 3710 4140 4842 5794箱型长 L2460 2550 2600 2710(有机宽 B1930 1970 1992 1980机械高 H2565 2570 2820 2870通风)参考质量 (kg)3680 4270 4740 59052.3 作业条件：2.3.1 施工图及技术资料齐全无误。2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在...
