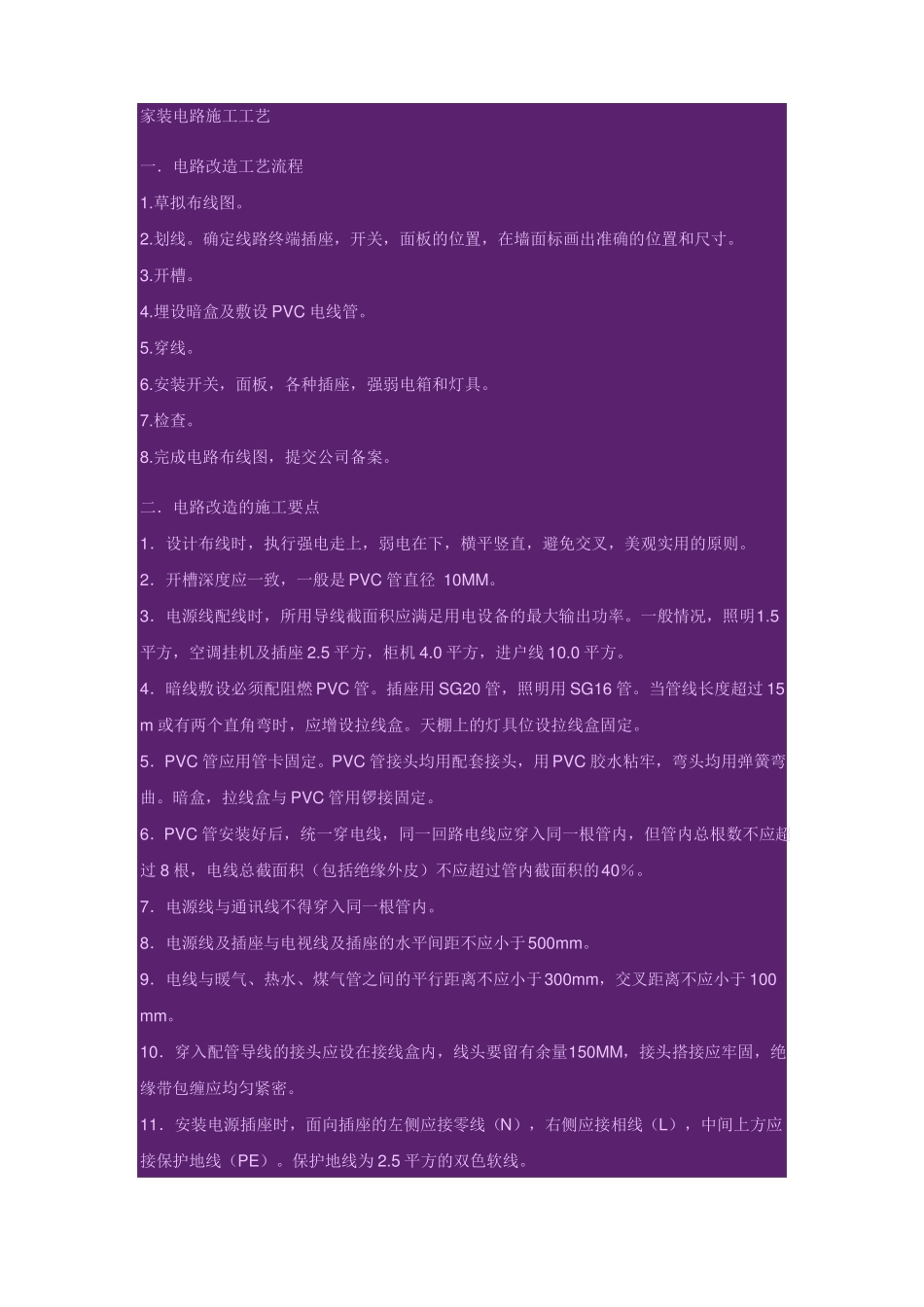

家装电路施工工艺

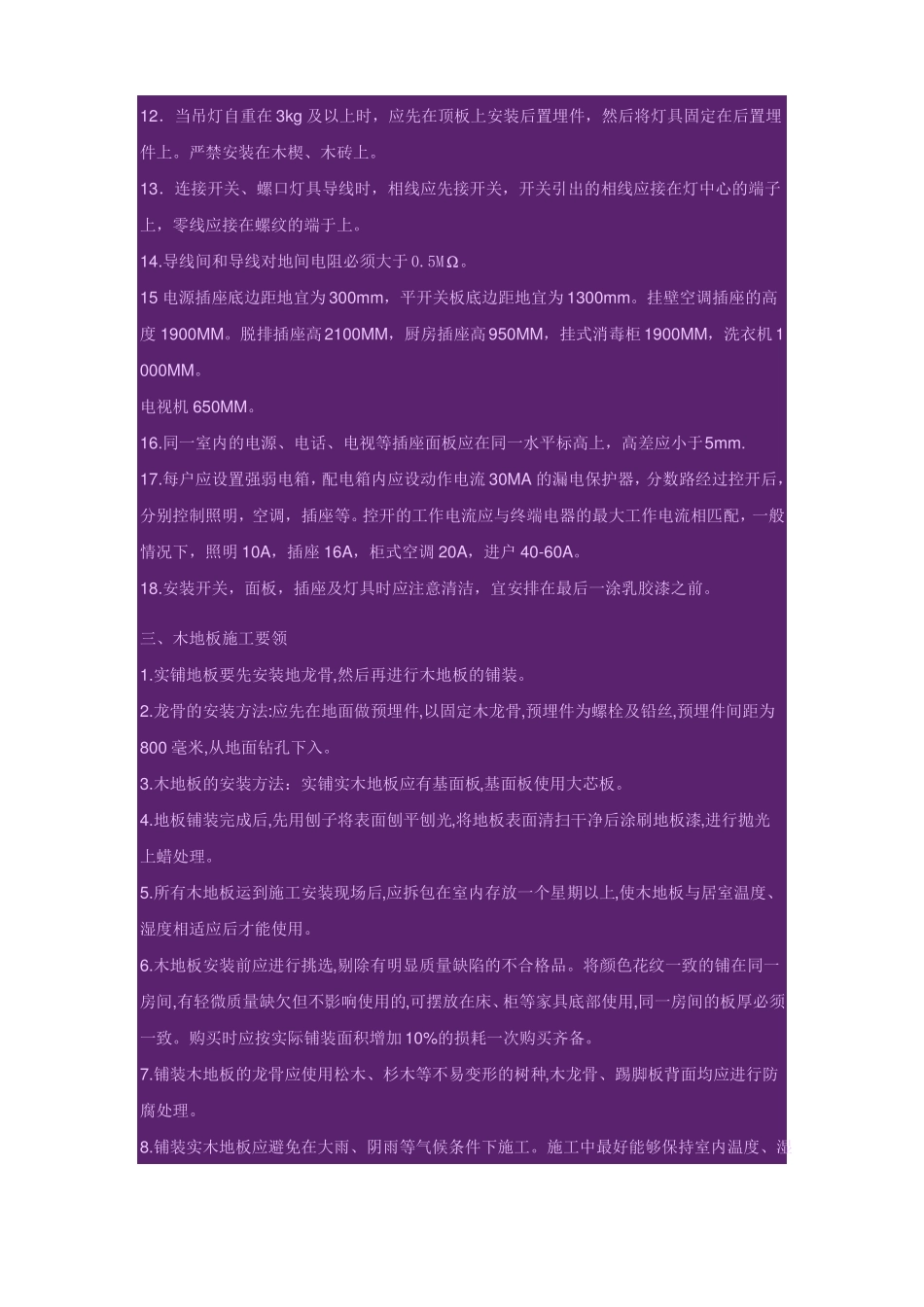

家装电路施工工艺一．电路改造工艺流程1.草拟布线图。2.划线。确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。3.开槽。4.埋设暗盒及敷设 PVC 电线管。5.穿线。6.安装开关，面板，各种插座，强弱电箱和灯具。7.检查。8.完成电路布线图，提交公司备案。二．电路改造的施工要点1．设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。2．开槽深度应一致，一般是 PVC 管直径 10MM。3．电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明1.5平方，空调挂机及插座 2.5 平方，柜机 4.0 平方，进户线 10.0 平方。4．暗线敷设必须配阻燃 PVC 管。插座用 SG20 管，照明用 SG16 管。当管线长度超过 15m 或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。5．PVC 管应用管卡固定。PVC 管接头均用配套接头，用PVC 胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与 PVC 管用锣接固定。6．PVC 管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过 8 根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。7．电源线与通讯线不得穿入同一根管内。8．电源线及插座与电视线及插座的水平间距不应小于500mm。9．电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于 100mm。10．穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。11．安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。保护地线为 2.5 平方的双色软线。12．当吊灯自重在 3kg 及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。严禁安装在木楔、木砖上。13．连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。14.导线间和导线对地间电阻必须大于 0.5MΩ。15 电源插座底边距地宜为 300mm，平开关板底边距地宜为 1300mm。挂壁空调插座的高度 1900MM。脱排插座高2100MM，厨房插座高950MM，挂式消毒柜1900MM，洗衣机 1000MM。电视机 650MM。16.同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5mm.17.每户应设置强弱电箱，配电箱内应设动作电流 30MA 的漏电保护器，分数路经过控开后，分别控制照明，空调，插座等。控开的工作电流应与终...
