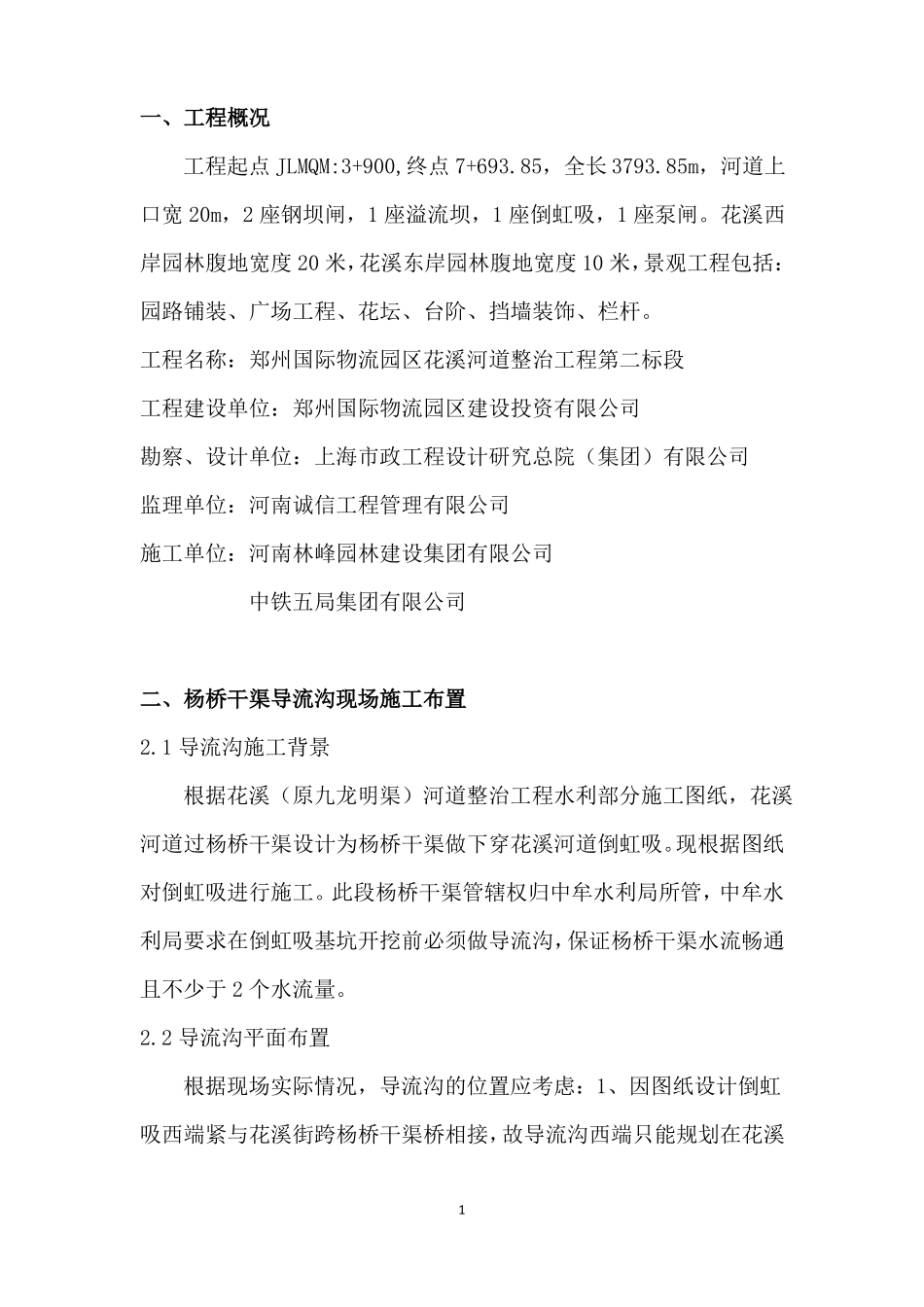

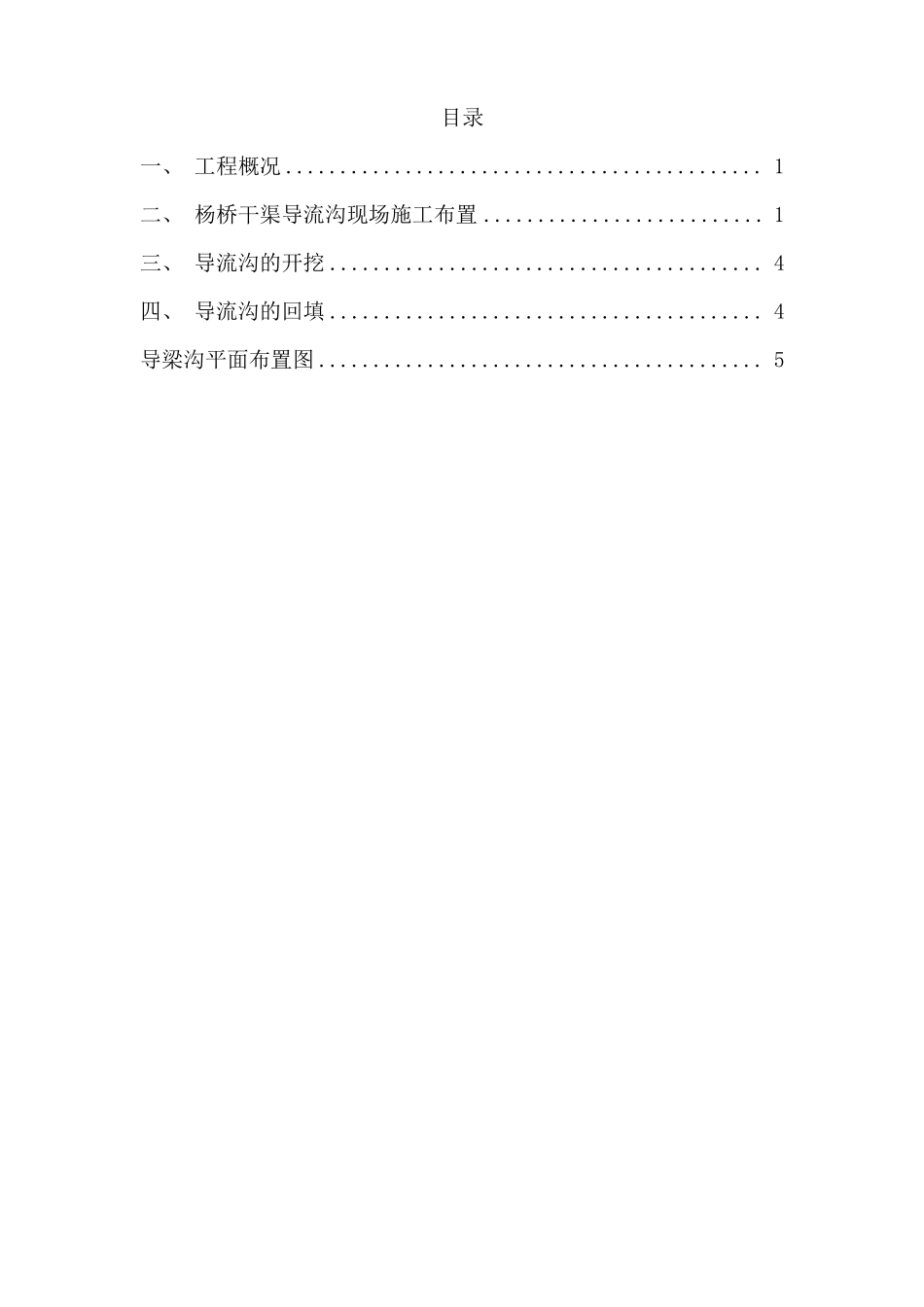

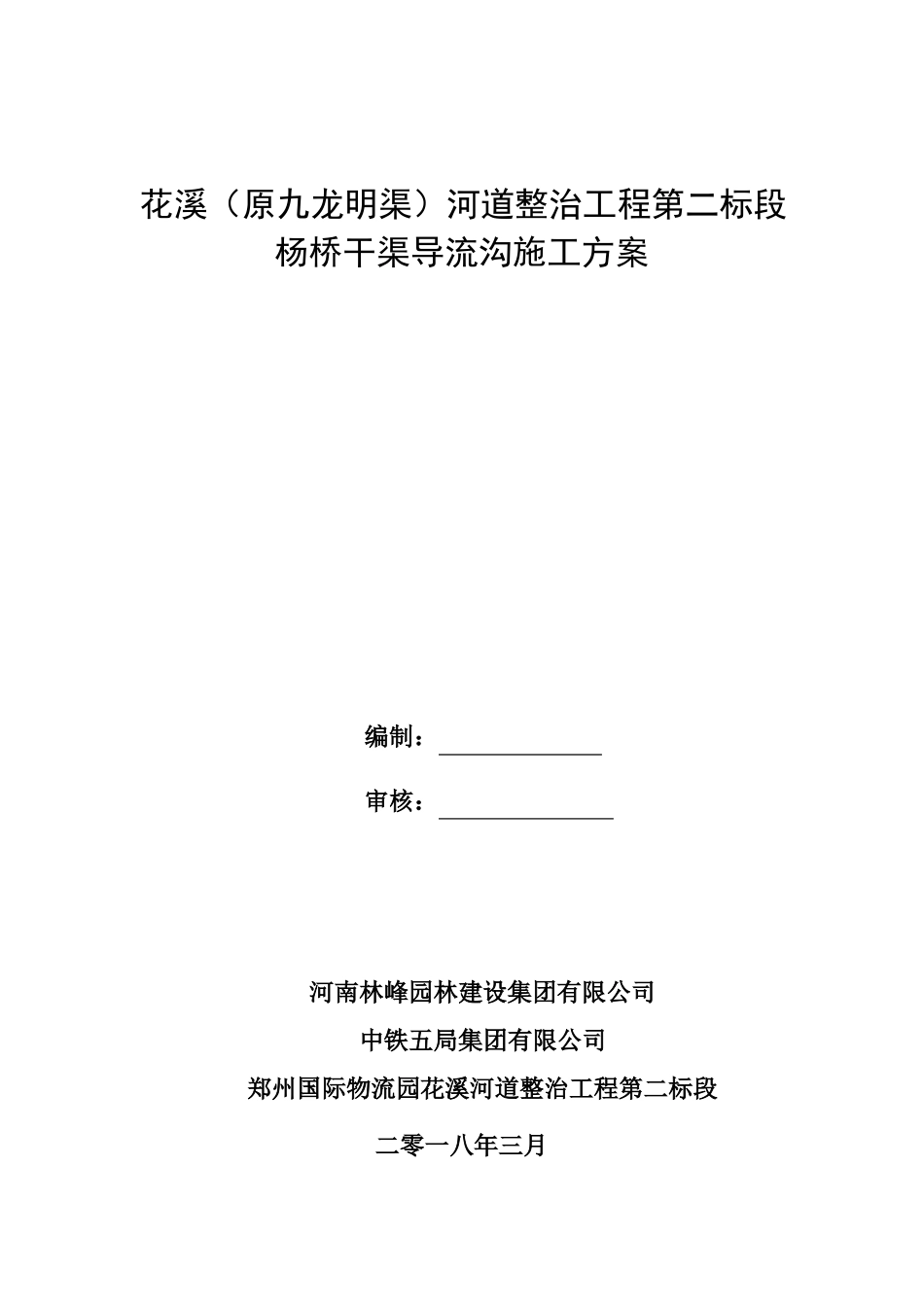

花溪（原九龙明渠）河道整治工程第二标段杨桥干渠导流沟施工方案编制：审核：河南林峰园林建设集团有限公司中铁五局集团有限公司郑州国际物流园花溪河道整治工程第二标段二零一八年三月目录一、 工程概况 ............................................ 1二、 杨桥干渠导流沟现场施工布置 .......................... 1三、 导流沟的开挖 ........................................ 4四、 导流沟的回填 ........................................ 4导梁沟平面布置图 ......................................... 5一、工程概况工程起点 JLMQM:3+900,终点 7+693.85，全长 3793.85m，河道上口宽 20m，2 座钢坝闸，1 座溢流坝，1 座倒虹吸，1 座泵闸。花溪西岸园林腹地宽度 20 米，花溪东岸园林腹地宽度 10 米，景观工程包括：园路铺装、广场工程、花坛、台阶、挡墙装饰、栏杆。工程名称：郑州国际物流园区花溪河道整治工程第二标段工程建设单位：郑州国际物流园区建设投资有限公司勘察、设计单位：上海市政工程设计研究总院（集团）有限公司监理单位：河南诚信工程管理有限公司施工单位：河南林峰园林建设集团有限公司中铁五局集团有限公司二、杨桥干渠导流沟现场施工布置2.1 导流沟施工背景根据花溪（原九龙明渠）河道整治工程水利部分施工图纸，花溪河道过杨桥干渠设计为杨桥干渠做下穿花溪河道倒虹吸。现根据图纸对倒虹吸进行施工。此段杨桥干渠管辖权归中牟水利局所管，中牟水利局要求在倒虹吸基坑开挖前必须做导流沟，保证杨桥干渠水流畅通且不少于 2 个水流量。2.2 导流沟平面布置根据现场实际情况，导流沟的位置应考虑：1、因图纸设计倒虹吸西端紧与花溪街跨杨桥干渠桥相接，故导流沟西端只能规划在花溪1街跨杨桥干渠桥西侧，才能避免影响倒虹吸进口段施工；2、倒虹吸的东端是施工便道，为保证现场材料进场道路畅通，故导流沟东端应在施工便道东侧；3、考虑现场杨桥干渠北侧花溪河道已施工开挖完成，故导流沟只能布置在杨桥干渠南侧；4、导流沟应与倒虹吸基坑上口保持最小距离 8 米（保证倒虹吸施工时材料倒运）；5、导流沟应尽量避开现场的电线杆、水井等已有构筑物。导流沟平面图详见附图。2.3 导流沟横截面计算根据现场情况以及 2 个水流量的要求，设计河底宽度为 3m，河坡 1：1，河底以及河坡铺设塑料布来减小糙率值，糙率 n 取值 0.023，水深根据往年情况，暂定水深 1m。由以上数据可通过计算得...
