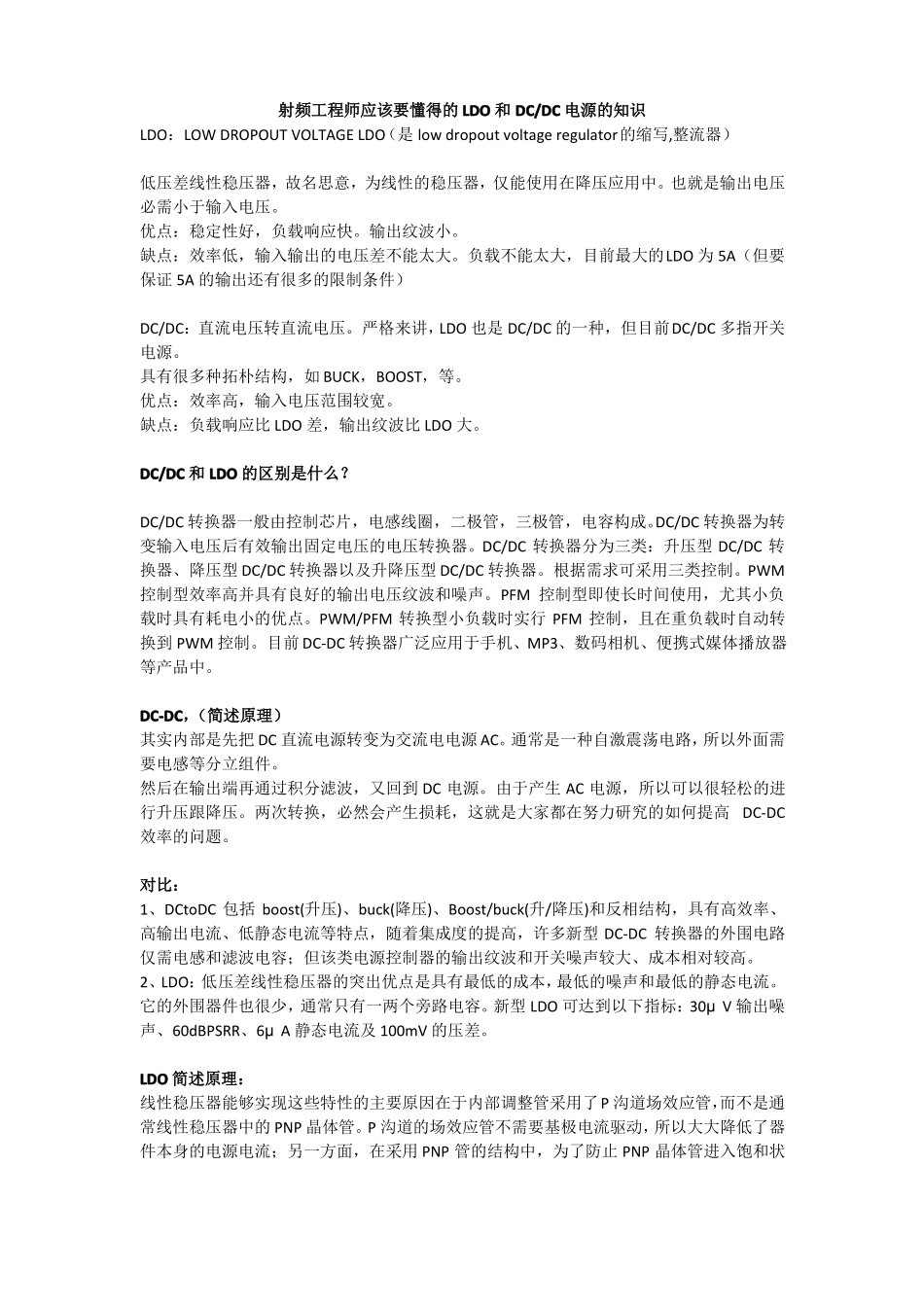

射频工程师应该要懂得的LDO和DCDC电源的知识_第1页
1/6

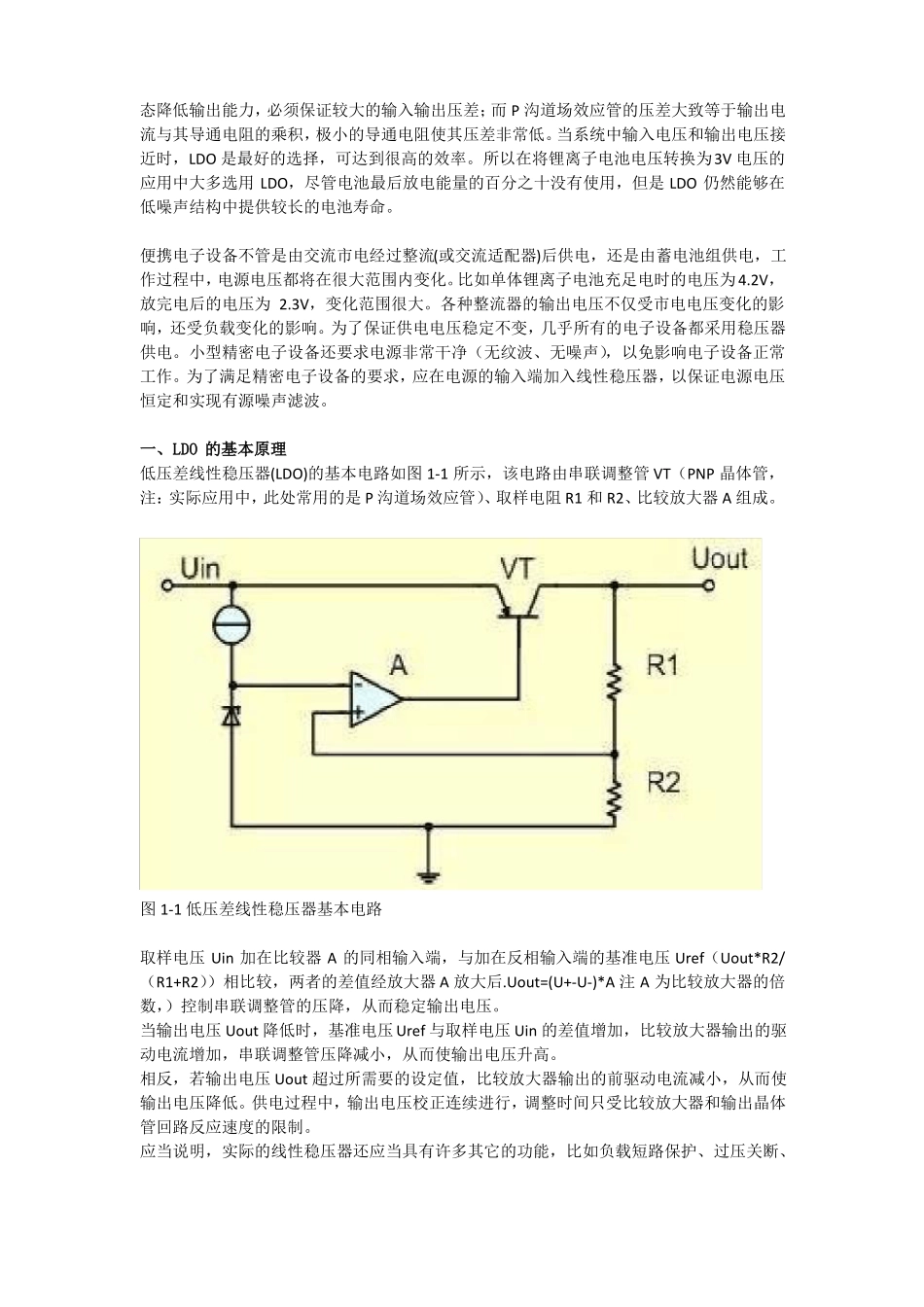

射频工程师应该要懂得的LDO和DCDC电源的知识_第2页
2/6

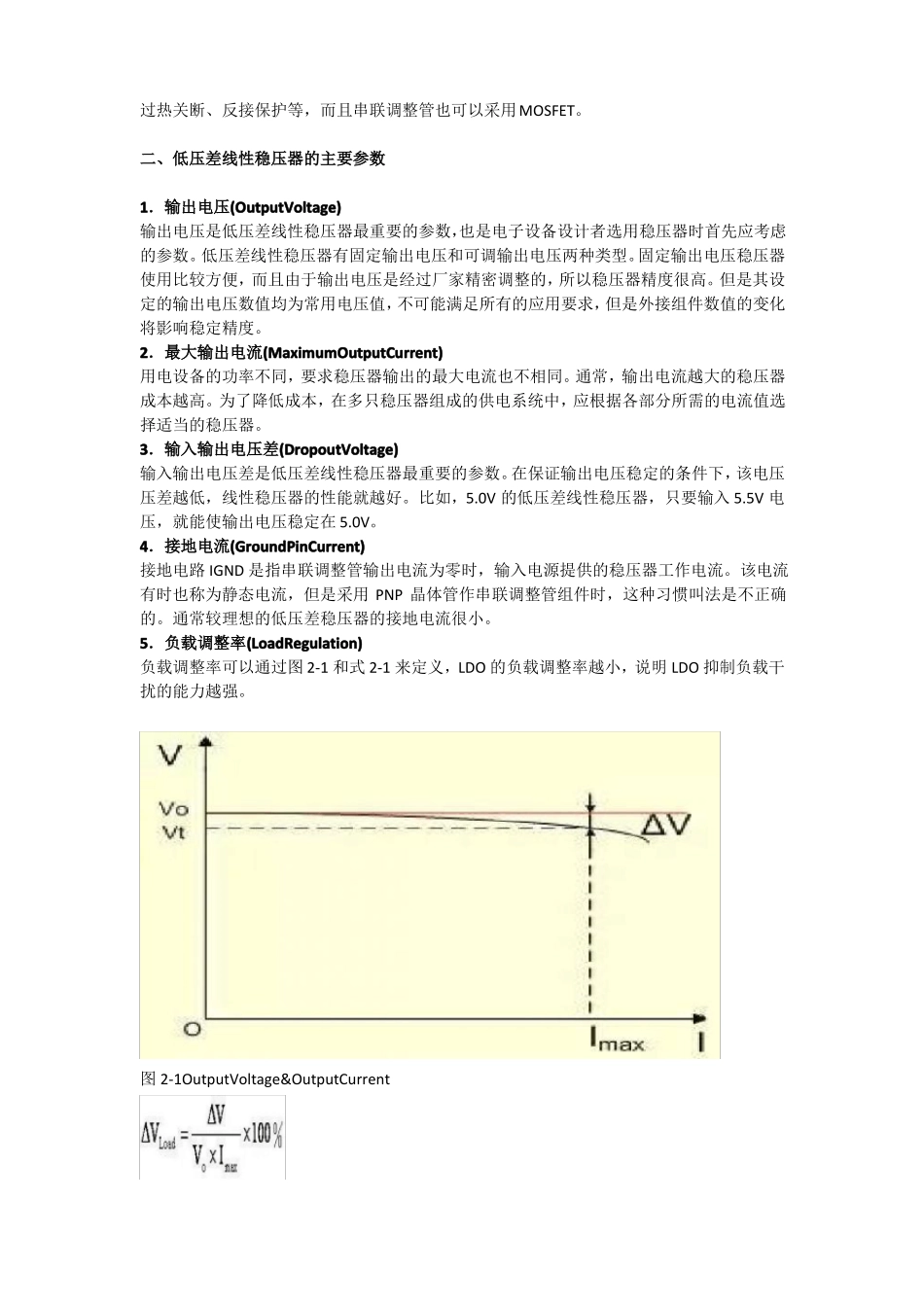

射频工程师应该要懂得的LDO和DCDC电源的知识_第3页
3/6
射频工程师应该要懂得的 LDO 和 DC/DC 电源的知识LDO:LOW DROPOUT VOLTAGE LDO(是 low dropout voltage regulator的缩写,整流器)低压差线性稳压器,故名思意,为线性的稳压器,仅能使用在降压应用中。也就是输出电压必需小于输入电压。优点:稳定性好,负载响应快。输出纹波小。缺点:效率低,输入输出的电压差不能太大。负载不能太大,目前最大的LDO 为 5A(但要保证 5A 的输出还有很多的限制条件)DC/DC:直流电压转直流电压。严格来讲,LDO 也是 DC/DC 的一种,但目前DC/DC 多指开关电源。具有很多种拓朴结构,如 BUCK,BOOST,等。优点:效率高,输入电压范围较宽。缺点:负载响应比 LDO 差,输出纹波比 LDO 大。DC/DC 和 LDO 的区别是什么?DC/DC 转换器一般由控制芯片,电感线圈,二极管,三极管,电容构成。DC/DC 转换器为转变输入电压后有效输出固定电压的电压转换器。DC/DC 转换器分为三类:升压型 DC/DC 转换器、降压型 DC/DC 转换器以及升降压型 DC/DC 转换器。根据需求可采用三类控制。PWM控制型效率高并具有良好的输出电压纹波和噪声。PFM 控制型即使长时间使用,尤其小负载时具有耗电小的优点。PWM/PFM 转换型小负载时实行 PFM 控制,且在重负载时自动转换到 PWM 控制。目前 DC-DC 转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。DC-DC,(简述原理)其实内部是先把 DC 直流电源转变为交流电电源 AC。通常是一种自激震荡电路,所以外面需要电感等分立组件。然后在输出端再通过积分滤波,又回到 DC 电源。由于产生 AC 电源,所以可以很轻松的进行升压跟降压。两次转换,必然会产生损耗,这就是大家都在努力研究的如何提高 DC-DC效率的问题。对比:1、DCtoDC 包括 boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构,具有高效率、高输出电流、低静态电流等特点,随着集成度的提高,许多新型 DC-DC 转换器的外围电路仅需电感和滤波电容;但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。2、LDO:低压差线性稳压器的突出优点是具有最低的成本,最低的噪声和最低的静态电流。它的外围器件也很少,通常只有一两个旁路电容。新型 LDO 可达到以下指标:30μ V 输出噪声、60dBPSRR、6μ A 静态电流及 100mV 的压差。LDO 简述原理:线性稳压器能够实现这些特性的主要原因在于内部调整管采用了P 沟道场效应管,而不是通常线性稳压器...
