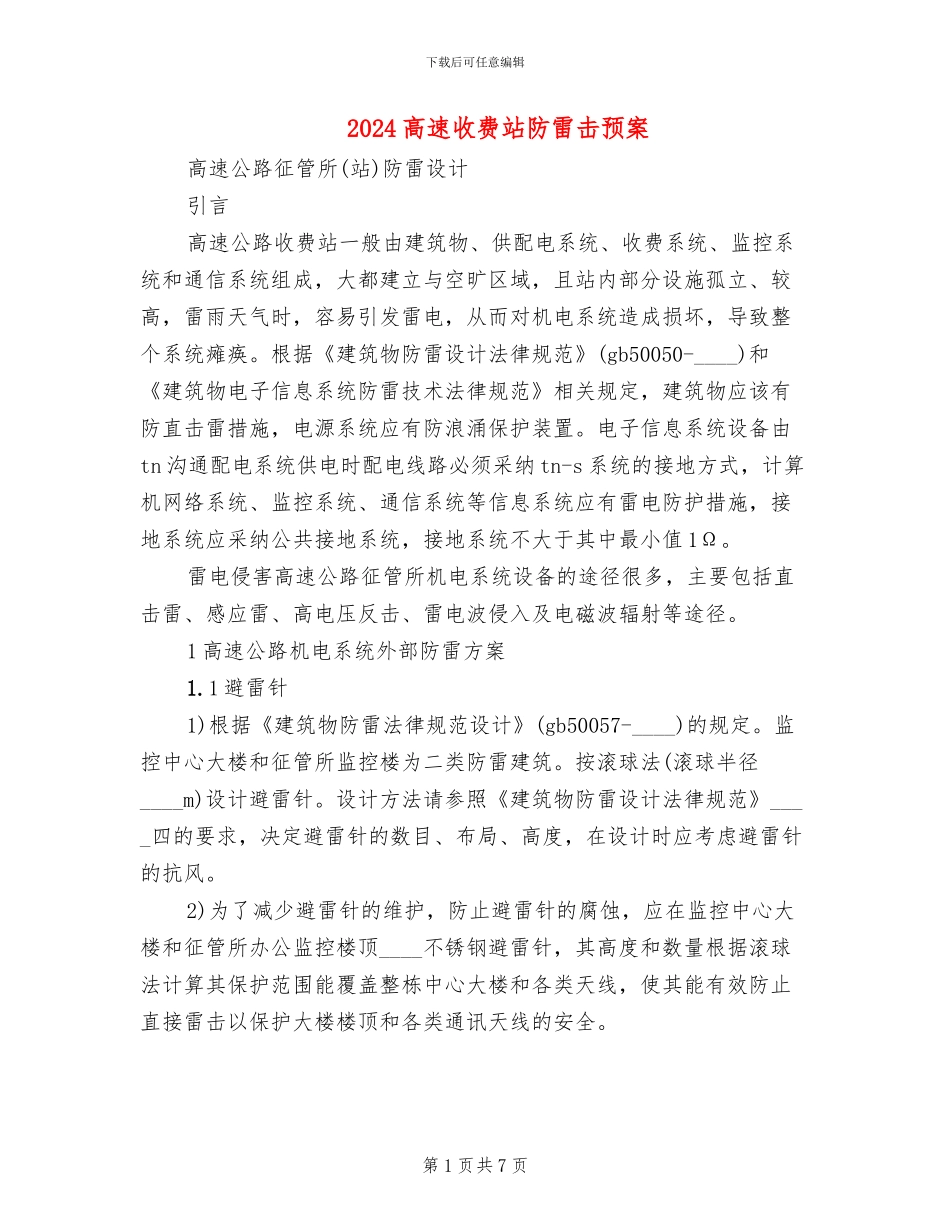

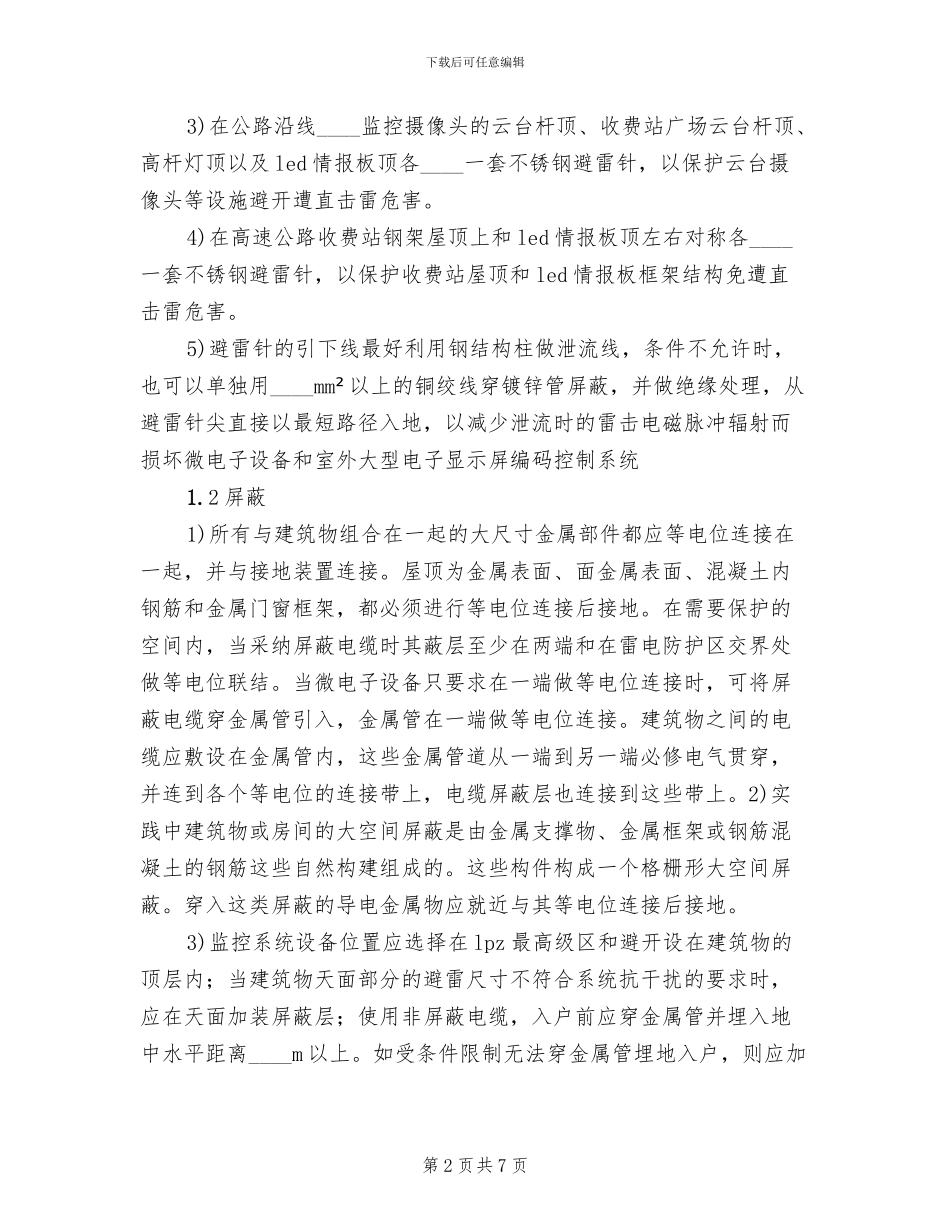

下载后可任意编辑2024 高速收费站防雷击预案高速公路征管所(站)防雷设计引言高速公路收费站一般由建筑物、供配电系统、收费系统、监控系统和通信系统组成，大都建立与空旷区域，且站内部分设施孤立、较高，雷雨天气时，容易引发雷电，从而对机电系统造成损坏，导致整个系统瘫痪。根据《建筑物防雷设计法律规范》(gb50050-____)和《建筑物电子信息系统防雷技术法律规范》相关规定，建筑物应该有防直击雷措施，电源系统应有防浪涌保护装置。电子信息系统设备由tn 沟通配电系统供电时配电线路必须采纳 tn-s 系统的接地方式，计算机网络系统、监控系统、通信系统等信息系统应有雷电防护措施，接地系统应采纳公共接地系统，接地系统不大于其中最小值 1Ω。雷电侵害高速公路征管所机电系统设备的途径很多，主要包括直击雷、感应雷、高电压反击、雷电波侵入及电磁波辐射等途径。1 高速公路机电系统外部防雷方案1.1 避雷针1)根据《建筑物防雷法律规范设计》(gb50057-____)的规定。监控中心大楼和征管所监控楼为二类防雷建筑。按滚球法(滚球半径____m)设计避雷针。设计方法请参照《建筑物防雷设计法律规范》____四的要求，决定避雷针的数目、布局、高度，在设计时应考虑避雷针的抗风。2)为了减少避雷针的维护，防止避雷针的腐蚀，应在监控中心大楼和征管所办公监控楼顶____不锈钢避雷针，其高度和数量根据滚球法计算其保护范围能覆盖整栋中心大楼和各类天线，使其能有效防止直接雷击以保护大楼楼顶和各类通讯天线的安全。第 1 页共 7 页下载后可任意编辑3)在公路沿线____监控摄像头的云台杆顶、收费站广场云台杆顶、高杆灯顶以及 led 情报板顶各____一套不锈钢避雷针，以保护云台摄像头等设施避开遭直击雷危害。4)在高速公路收费站钢架屋顶上和 led 情报板顶左右对称各____一套不锈钢避雷针，以保护收费站屋顶和 led 情报板框架结构免遭直击雷危害。5)避雷针的引下线最好利用钢结构柱做泄流线，条件不允许时，也可以单独用____mm² 以上的铜绞线穿镀锌管屏蔽，并做绝缘处理，从避雷针尖直接以最短路径入地，以减少泄流时的雷击电磁脉冲辐射而损坏微电子设备和室外大型电子显示屏编码控制系统1.2 屏蔽1)所有与建筑物组合在一起的大尺寸金属部件都应等电位连接在一起，并与接地装置连接。屋顶为金属表面、面金属表面、混凝土内钢筋和金属门窗框架，都必须进行等电位连接后接地。在需要保护的空间内，当采纳屏蔽电缆时其蔽层至少在两端和在...
