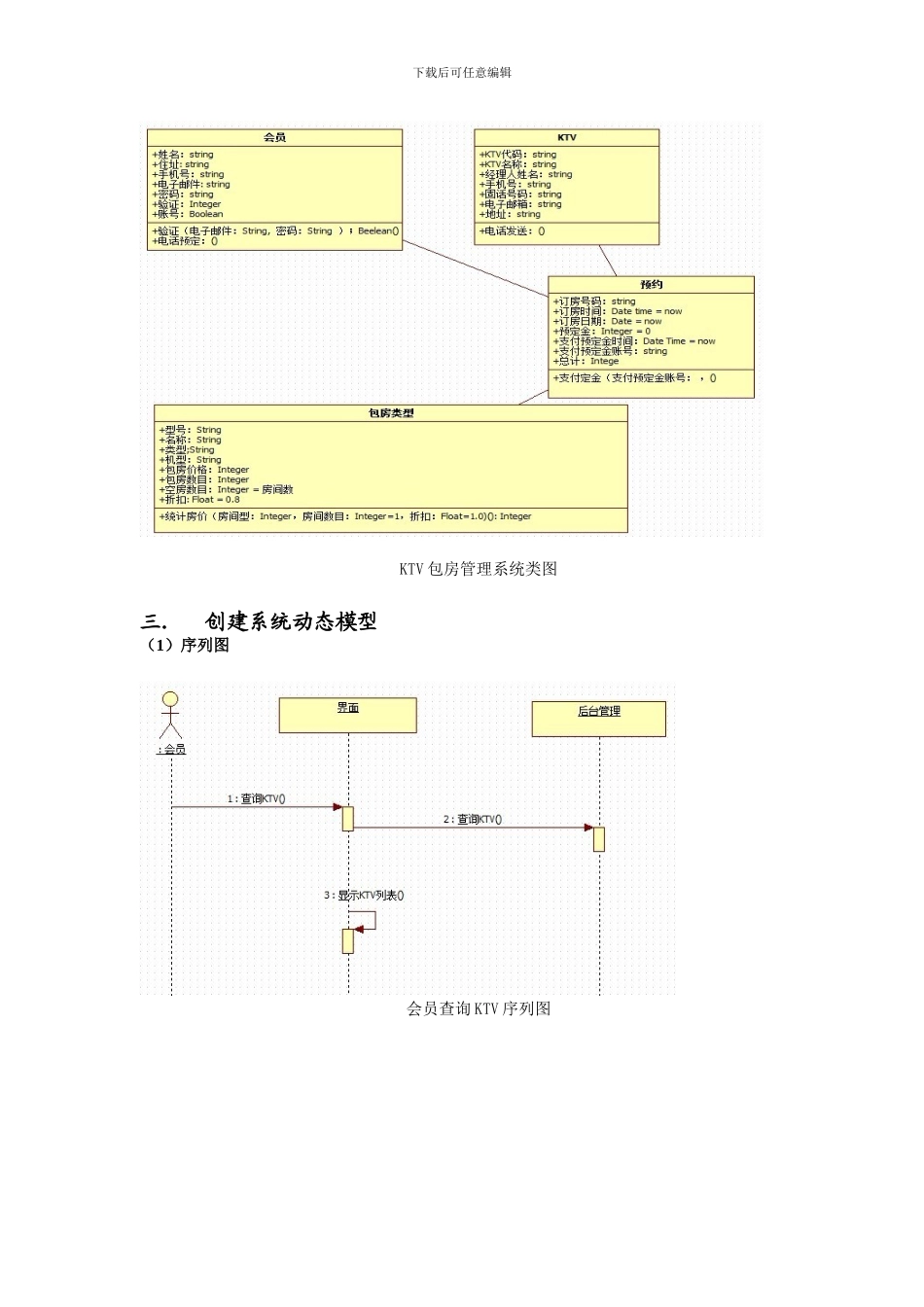

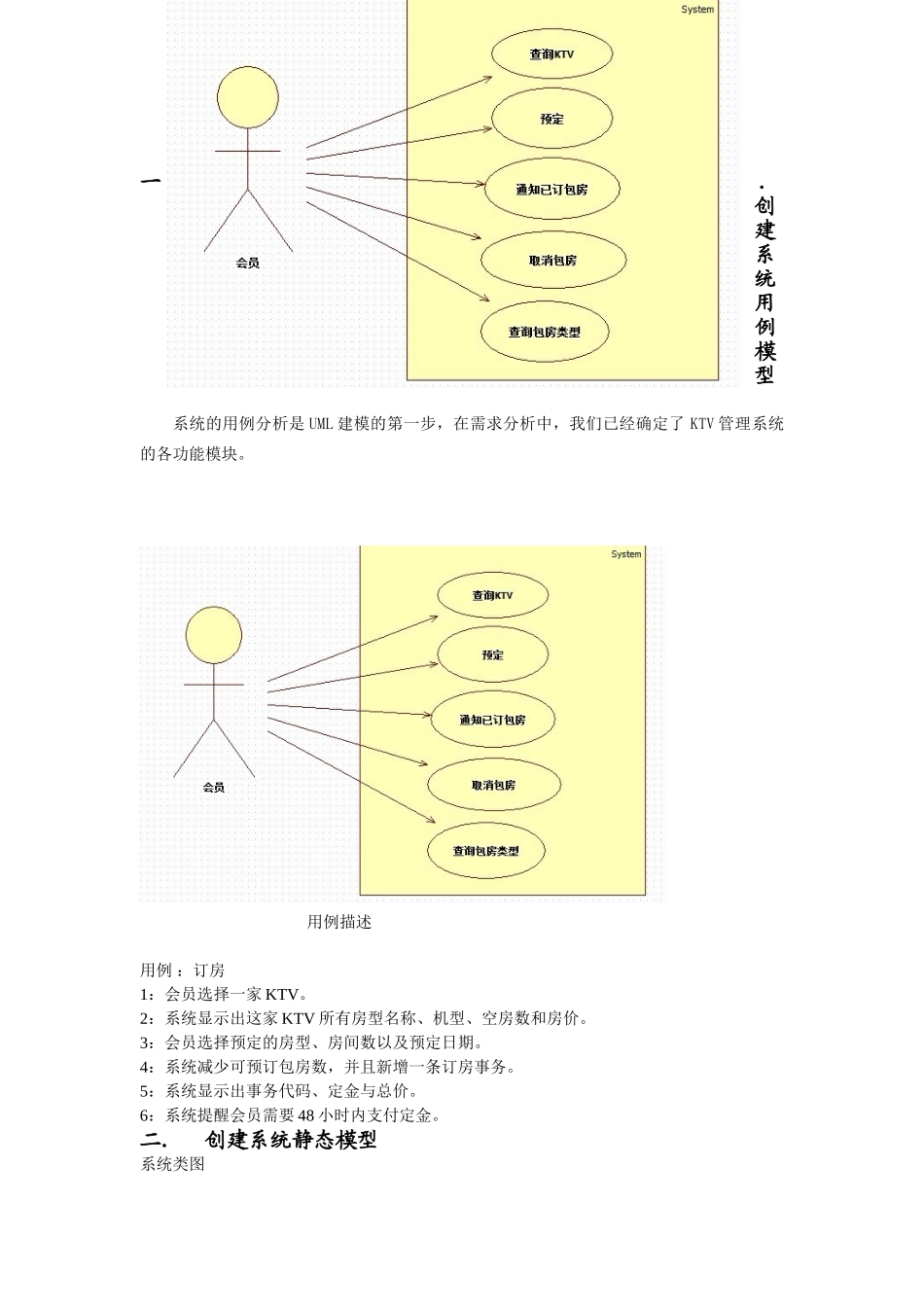

下载后可任意编辑课程设计报告课程名称 UML 建模 设计题目 KTV 包房管理系统 专业班级 软工二班 姓 名 学 号 指导老师 KTV 包 房 管 理 系 统 需 求 分 析系 统 建 模下载后可任意编辑一.创建系统用例模型系统的用例分析是 UML 建模的第一步,在需求分析中,我们已经确定了 KTV 管理系统的各功能模块。 用例描述用例 :订房1:会员选择一家 KTV。2:系统显示出这家 KTV 所有房型名称、机型、空房数和房价。3:会员选择预定的房型、房间数以及预定日期。4:系统减少可预订包房数,并且新增一条订房事务。5:系统显示出事务代码、定金与总价。6:系统提醒会员需要 48 小时内支付定金。二.创建系统静态模型系统类图下载后可任意编辑KTV 包房管理系统类图三.创建系统动态模型(1)序列图会员查询 KTV 序列图下载后可任意编辑预定序列图通知已定包房序列图下载后可任意编辑查询包房类型序列图下载后可任意编辑取消包房序列图四.总结经过几周的设计,“KTV 包房管理系统的分析与设计”,采纳 UML 建模的方法已经基本完成。在建模过程中,遇到一些问题,通过询问辅导老师和上网查找资料,得到了比较满意的解决,在这次课程设计中,关于 UML 的概念以前比较模糊的地方,在实际操作中,变得更加清楚了,对 Rational Rose 的 UML 功能运用的更加熟练。使我对 UML 建模的思想有了更进一步的理解,在以后的学习中,还将不断的学习 UML 的理论知识。
