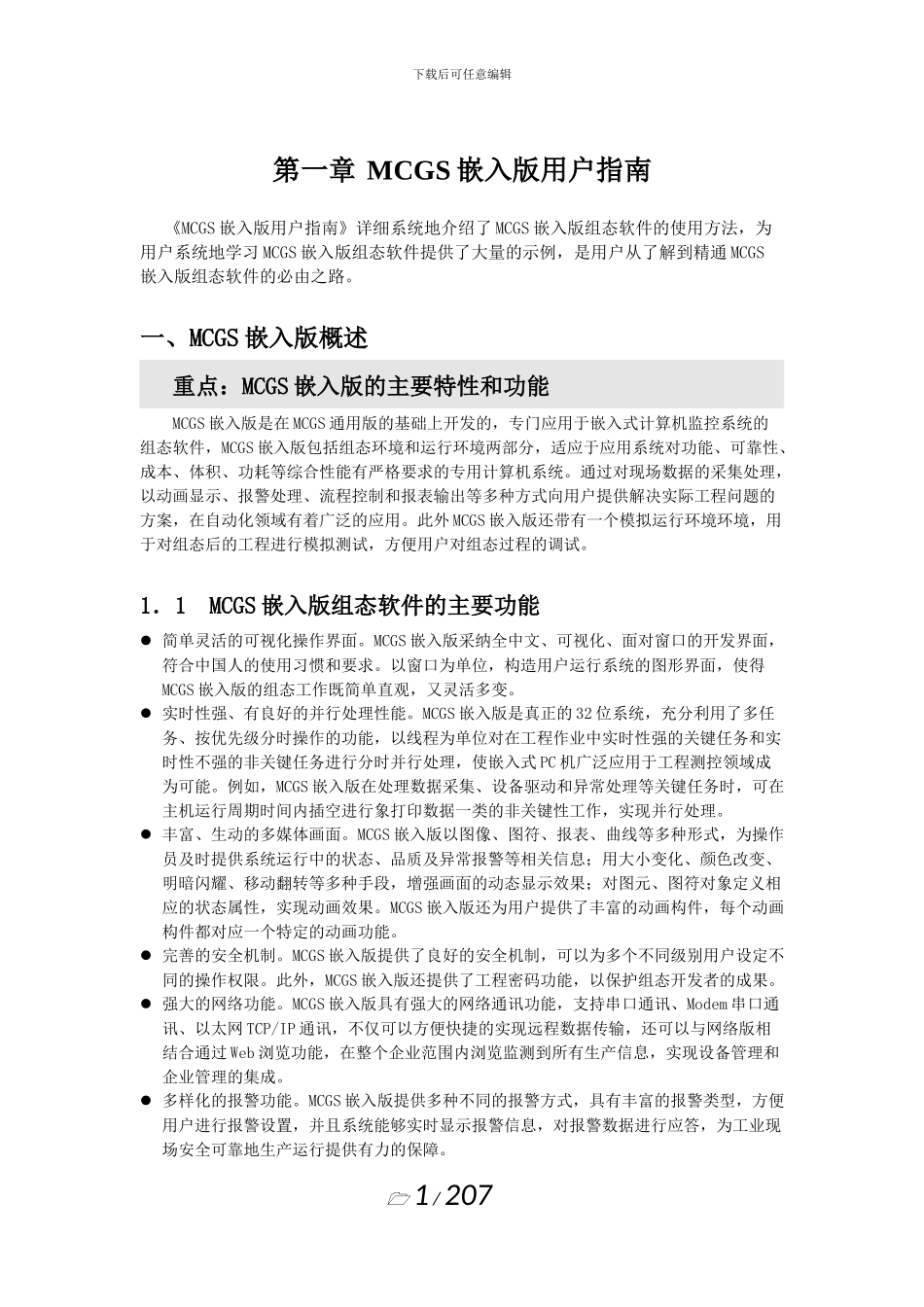

-下载后可任意编辑第一章 MCGS 嵌入版用户指南 《MCGS 嵌入版用户指南》详细系统地介绍了 MCGS 嵌入版组态软件的使用方法,为用户系统地学习 MCGS 嵌入版组态软件提供了大量的示例,是用户从了解到精通 MCGS嵌入版组态软件的必由之路。一、MCGS 嵌入版概述重点:MCGS 嵌入版的主要特性和功能MCGS 嵌入版是在 MCGS 通用版的基础上开发的,专门应用于嵌入式计算机监控系统的组态软件,MCGS 嵌入版包括组态环境和运行环境两部分,适应于应用系统对功能、可靠性、成本、体积、功耗等综合性能有严格要求的专用计算机系统。通过对现场数据的采集处理,以动画显示、报警处理、流程控制和报表输出等多种方式向用户提供解决实际工程问题的方案,在自动化领域有着广泛的应用。此外 MCGS 嵌入版还带有一个模拟运行环境环境,用于对组态后的工程进行模拟测试,方便用户对组态过程的调试。1.1 MCGS 嵌入版组态软件的主要功能 简单灵活的可视化操作界面。MCGS 嵌入版采纳全中文、可视化、面对窗口的开发界面,符合中国人的使用习惯和要求。以窗口为单位,构造用户运行系统的图形界面,使得MCGS 嵌入版的组态工作既简单直观,又灵活多变。 实时性强、有良好的并行处理性能。MCGS 嵌入版是真正的 32 位系统,充分利用了多任务、按优先级分时操作的功能,以线程为单位对在工程作业中实时性强的关键任务和实时性不强的非关键任务进行分时并行处理,使嵌入式 PC 机广泛应用于工程测控领域成为可能。例如,MCGS 嵌入版在处理数据采集、设备驱动和异常处理等关键任务时,可在主机运行周期时间内插空进行象打印数据一类的非关键性工作,实现并行处理。 丰富、生动的多媒体画面。MCGS 嵌入版以图像、图符、报表、曲线等多种形式,为操作员及时提供系统运行中的状态、品质及异常报警等相关信息;用大小变化、颜色改变、明暗闪耀、移动翻转等多种手段,增强画面的动态显示效果;对图元、图符对象定义相应的状态属性,实现动画效果。MCGS 嵌入版还为用户提供了丰富的动画构件,每个动画构件都对应一个特定的动画功能。 完善的安全机制。MCGS 嵌入版提供了良好的安全机制,可以为多个不同级别用户设定不同的操作权限。此外,MCGS 嵌入版还提供了工程密码功能,以保护组态开发者的成果。 强大的网络功能。MCGS 嵌入版具有强大的网络通讯功能,支持串口通讯、Modem 串口通讯、以太网 TCP/IP 通讯,不仅可以方便快捷的实现远...
