VMware 虚拟网络图解

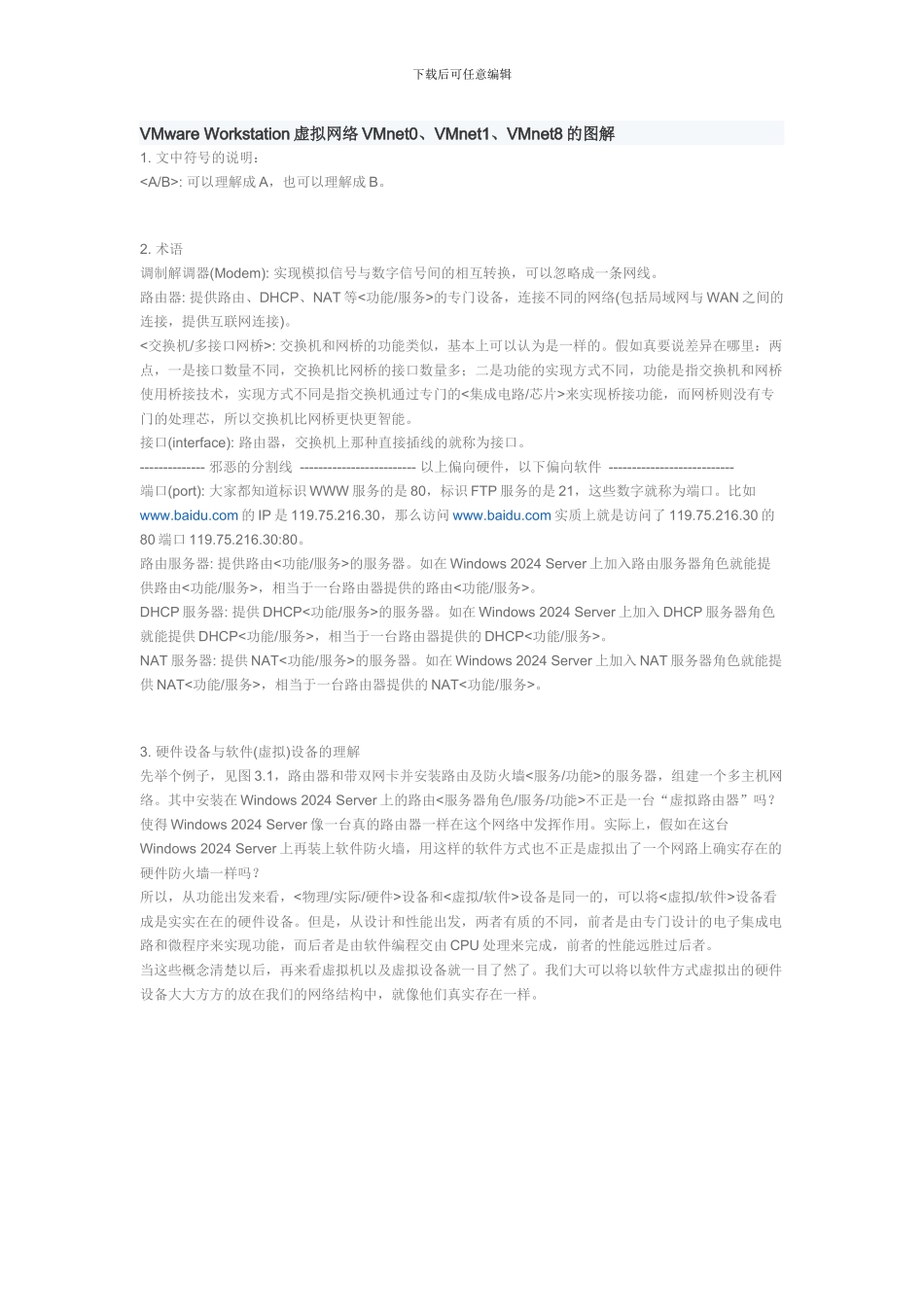

VMware 虚拟网络图解_第1页
1/20
VMware 虚拟网络图解_第2页
2/20
VMware 虚拟网络图解_第3页
3/20

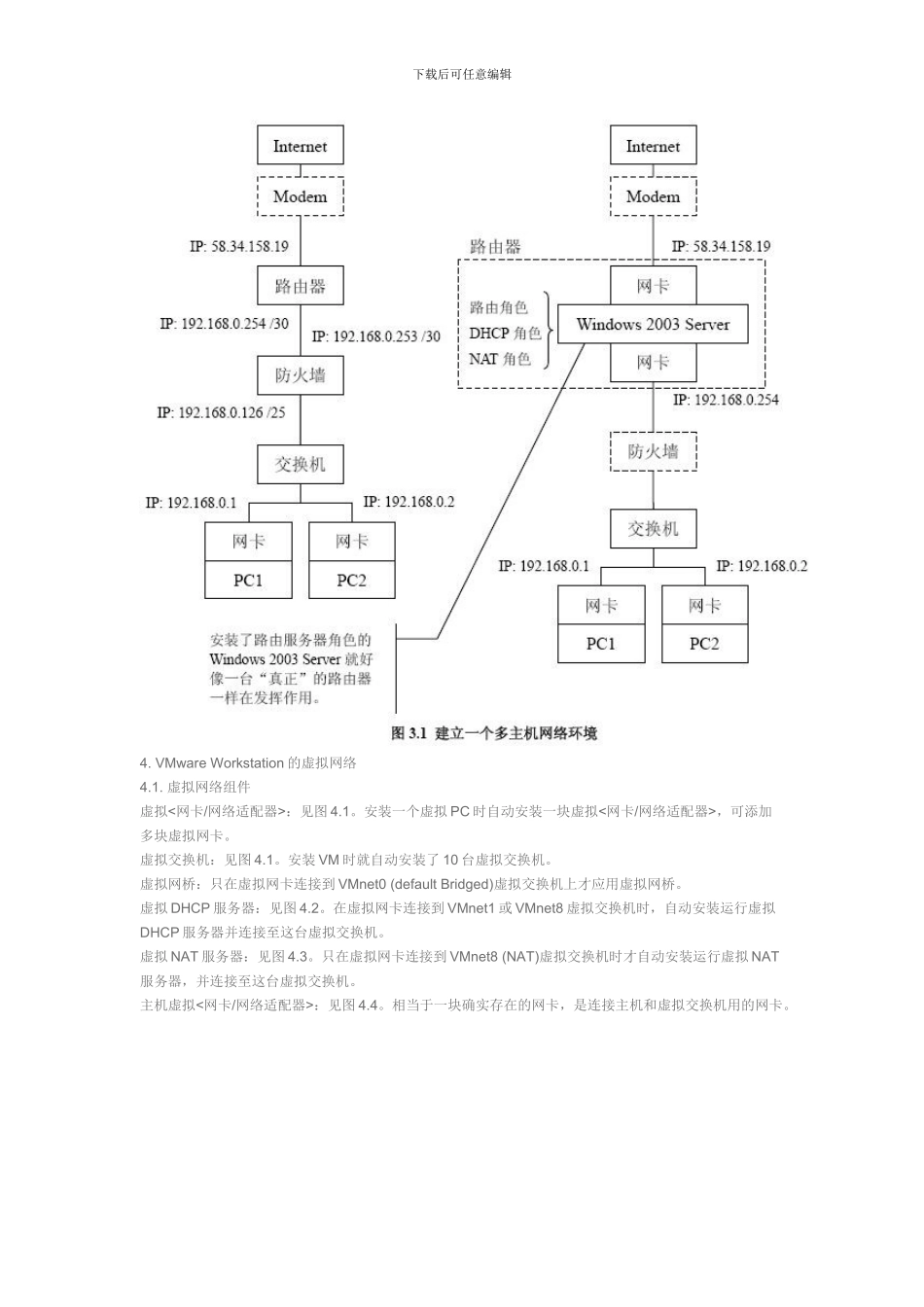

下载后可任意编辑VMware Workstation 虚拟网络 VMnet0、VMnet1、VMnet8 的图解 1. 文中符号的说明:: 可以理解成 A,也可以理解成 B。2. 术语调制解调器(Modem): 实现模拟信号与数字信号间的相互转换,可以忽略成一条网线。路由器: 提供路由、DHCP、NAT 等<功能/服务>的专门设备,连接不同的网络(包括局域网与 WAN 之间的连接,提供互联网连接)。<交换机/多接口网桥>: 交换机和网桥的功能类似,基本上可以认为是一样的。假如真要说差异在哪里:两点,一是接口数量不同,交换机比网桥的接口数量多;二是功能的实现方式不同,功能是指交换机和网桥使用桥接技术,实现方式不同是指交换机通过专门的<集成电路/芯片>来实现桥接功能,而网桥则没有专门的处理芯,所以交换机比网桥更快更智能。接口(interface): 路由器,交换机上那种直接插线的就称为接口。-------------- 邪恶的分割线 ------------------------- 以上偏向硬件,以下偏向软件 ---------------------------端口(port): 大家都知道标识 WWW 服务的是 80,标识 FTP 服务的是 21,这些数字就称为端口。比如www.baidu.com 的 IP 是 119.75.216.30,那么访问 www.baidu.com 实质上就是访问了 119.75.216.30 的80 端口 119.75.216.30:80。路由服务器: 提供路由<功能/服务>的服务器。如在 Windows 2024 Server 上加入路由服务器角色就能提供路由<功能/服务>,相当于一台路由器提供的路由<功能/服务>。DHCP 服务器: 提供 DHCP<功能/服务>的服务器。如在 Windows 2024 Server 上加入 DHCP 服务器角色就能提供 DHCP<功能/服务>,相当于一台路由器提供的 DHCP<功能/服务>。NAT 服务器: 提供 NAT<功能/服务>的服务器。如在 Windows 2024 Server 上加入 NAT 服务器角色就能提供 NAT<功能/服务>,相当于一台路由器提供的 NAT<功能/服务>。3. 硬件设备与软件(虚拟)设备的理解先举个例子,见图 3.1,路由器和带双网卡并安装路由及防火墙<服务/功能>的服务器,组建一个多主机网络。其中安装在 Windows 2024 Server 上的路由<服务器角色/服务/功能>不正是一台“虚拟路由器”吗?使得 Windows 2024 Server 像一台真的路由器一样在这个网络中发挥作用。实际上,假如在这台Windows 2024 Server 上再装上软件防火墙,用这样的软件方式也不正是虚拟出了一个网路上确实存在的硬件防火墙一样吗?所以,从功能出发来看,<物理/...
