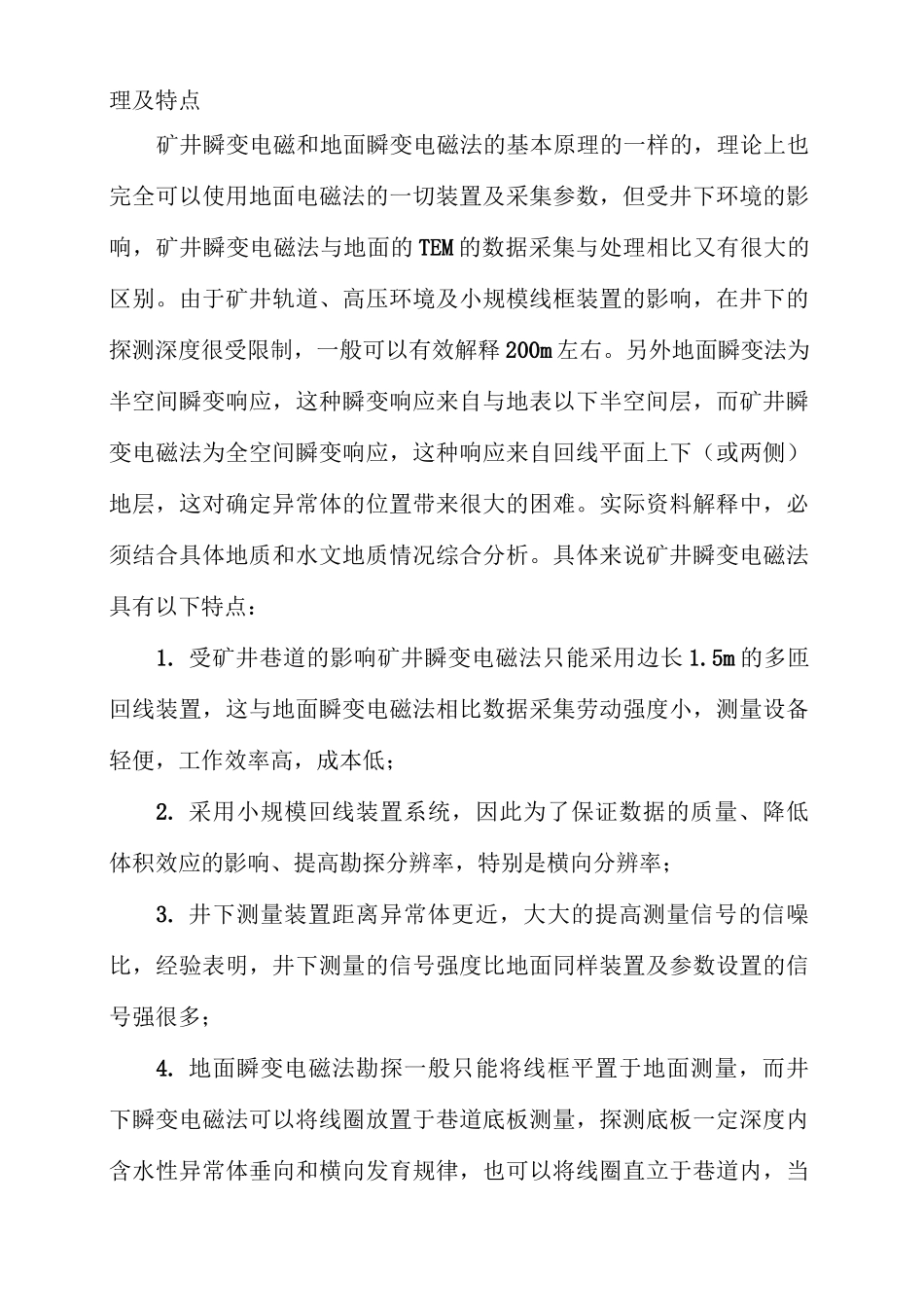

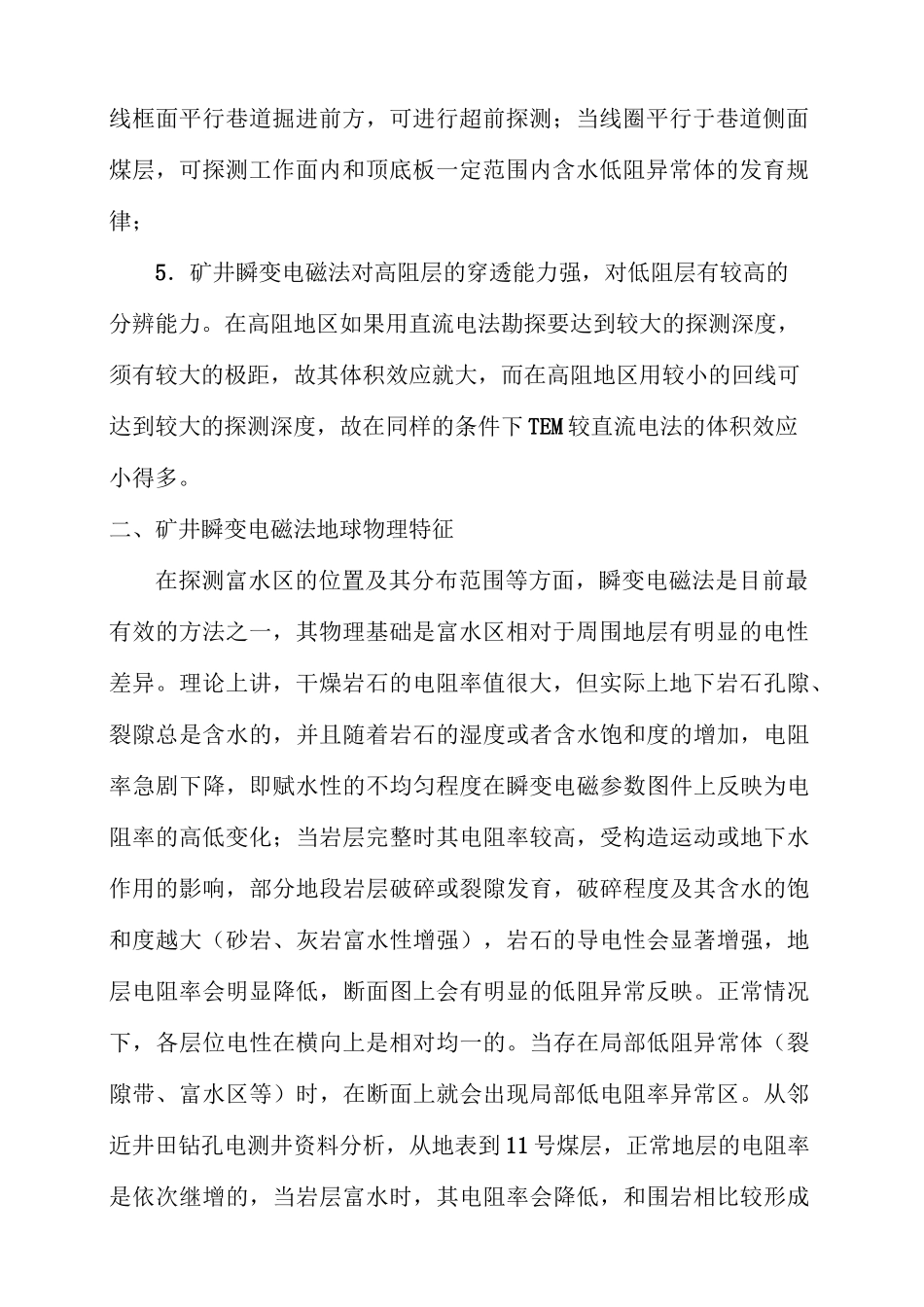

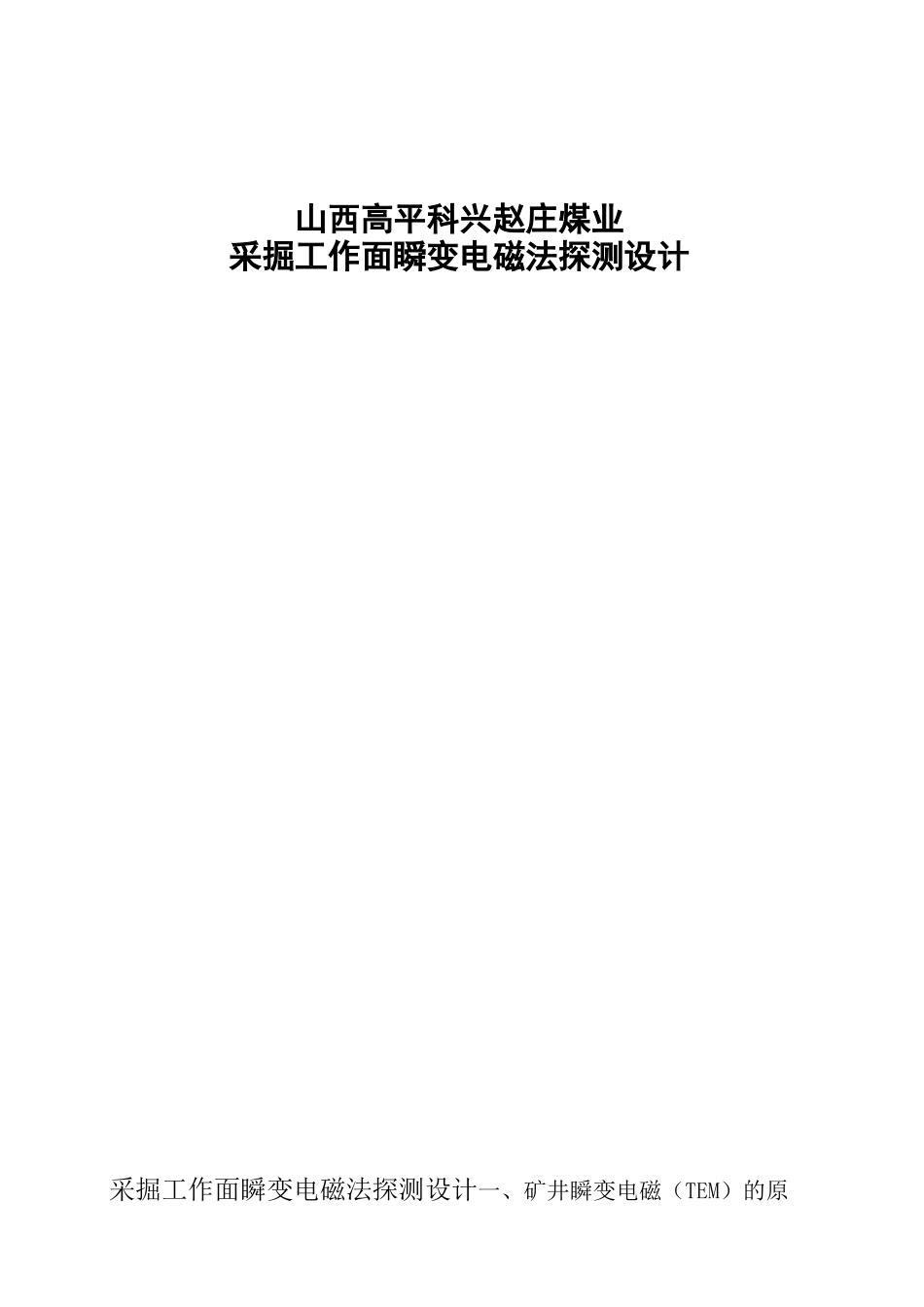

山西高平科兴赵庄煤业采掘工作面瞬变电磁法探测设计采掘工作面瞬变电磁法探测设计一、矿井瞬变电磁（TEM）的原理及特点矿井瞬变电磁和地面瞬变电磁法的基本原理的一样的，理论上也完全可以使用地面电磁法的一切装置及采集参数，但受井下环境的影响，矿井瞬变电磁法与地面的 TEM 的数据采集与处理相比又有很大的区别。由于矿井轨道、高压环境及小规模线框装置的影响，在井下的探测深度很受限制，一般可以有效解释 200m 左右。另外地面瞬变法为半空间瞬变响应，这种瞬变响应来自与地表以下半空间层，而矿井瞬变电磁法为全空间瞬变响应，这种响应来自回线平面上下（或两侧）地层，这对确定异常体的位置带来很大的困难。实际资料解释中，必须结合具体地质和水文地质情况综合分析。具体来说矿井瞬变电磁法具有以下特点：1. 受矿井巷道的影响矿井瞬变电磁法只能采用边长 1.5m 的多匝回线装置，这与地面瞬变电磁法相比数据采集劳动强度小，测量设备轻便，工作效率高，成本低；2. 采用小规模回线装置系统，因此为了保证数据的质量、降低体积效应的影响、提高勘探分辨率，特别是横向分辨率；3. 井下测量装置距离异常体更近，大大的提高测量信号的信噪比，经验表明，井下测量的信号强度比地面同样装置及参数设置的信号强很多；4. 地面瞬变电磁法勘探一般只能将线框平置于地面测量，而井下瞬变电磁法可以将线圈放置于巷道底板测量，探测底板一定深度内含水性异常体垂向和横向发育规律，也可以将线圈直立于巷道内，当线框面平行巷道掘进前方，可进行超前探测；当线圈平行于巷道侧面煤层，可探测工作面内和顶底板一定范围内含水低阻异常体的发育规律；5．矿井瞬变电磁法对高阻层的穿透能力强，对低阻层有较高的分辨能力。在高阻地区如果用直流电法勘探要达到较大的探测深度，须有较大的极距，故其体积效应就大，而在高阻地区用较小的回线可达到较大的探测深度，故在同样的条件下 TEM 较直流电法的体积效应小得多。二、矿井瞬变电磁法地球物理特征在探测富水区的位置及其分布范围等方面，瞬变电磁法是目前最有效的方法之一，其物理基础是富水区相对于周围地层有明显的电性差异。理论上讲，干燥岩石的电阻率值很大，但实际上地下岩石孔隙、裂隙总是含水的，并且随着岩石的湿度或者含水饱和度的增加，电阻率急剧下降，即赋水性的不均匀程度在瞬变电磁参数图件上反映为电阻率的高低变化；当岩层完整时其电阻率较高，受构造运动或地下水作用的影响，部分...
