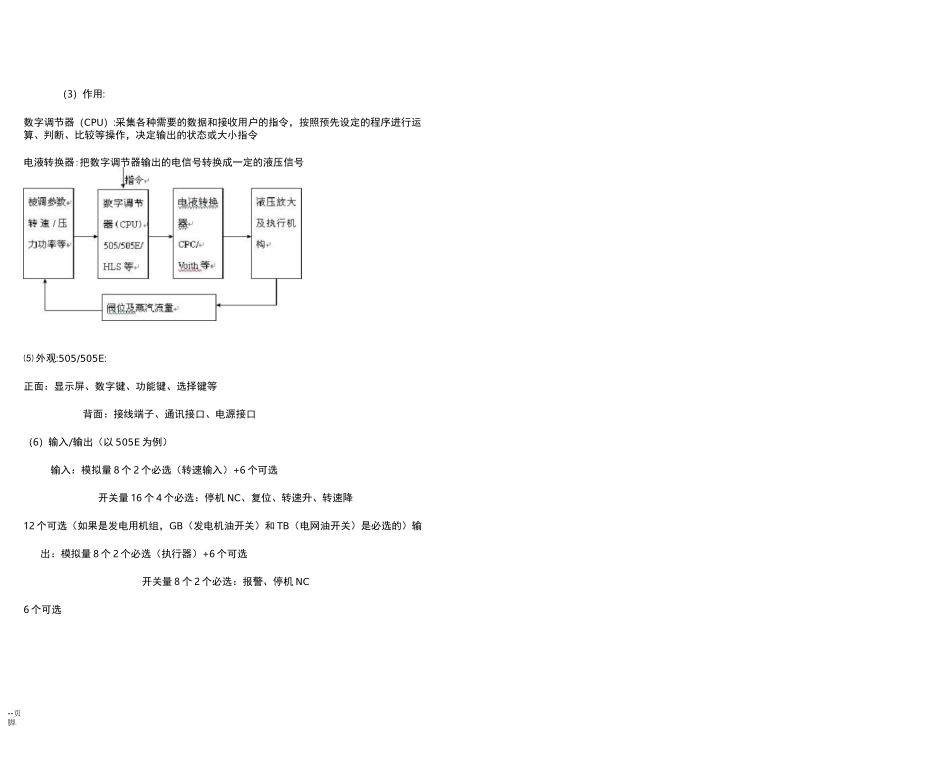

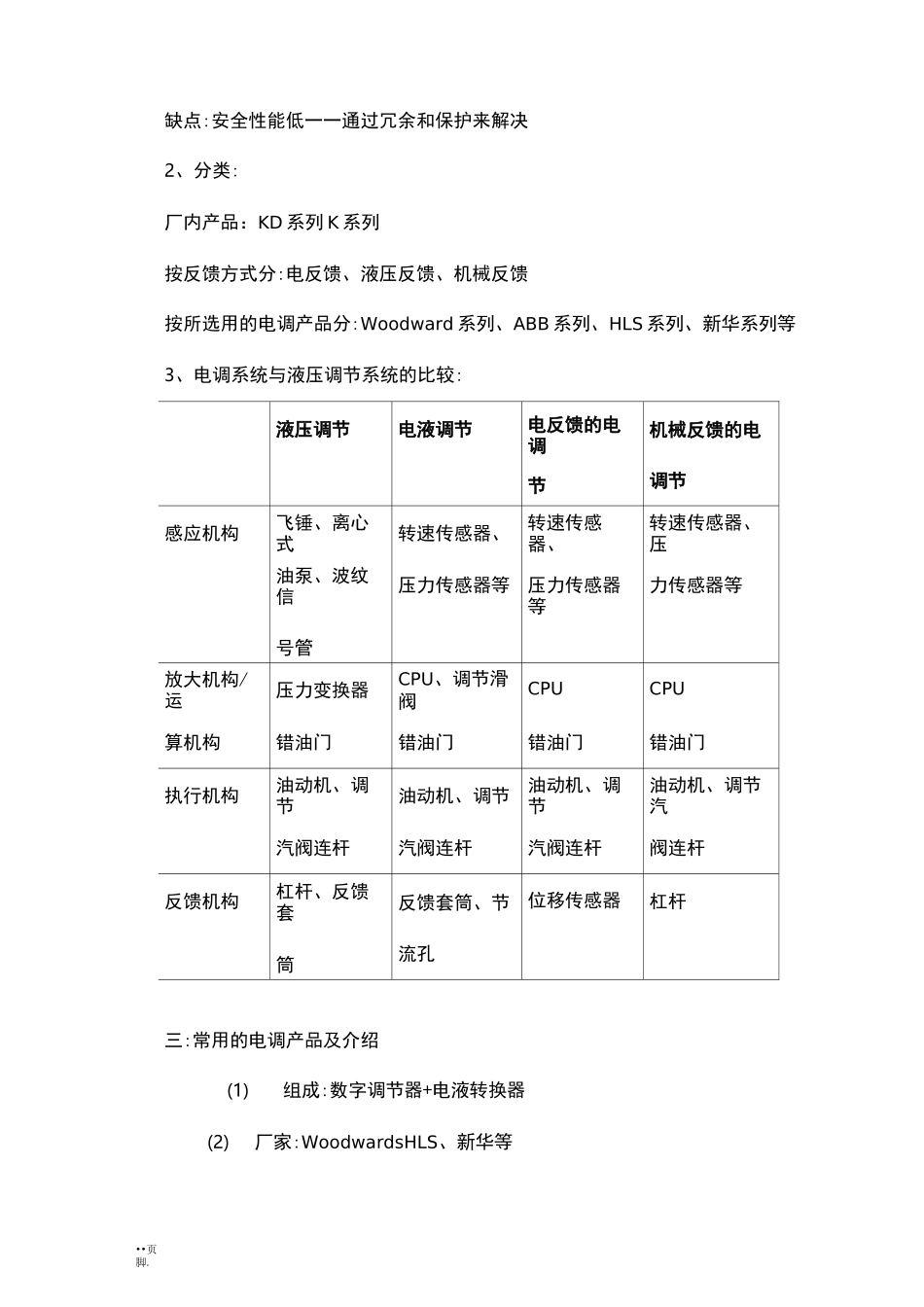

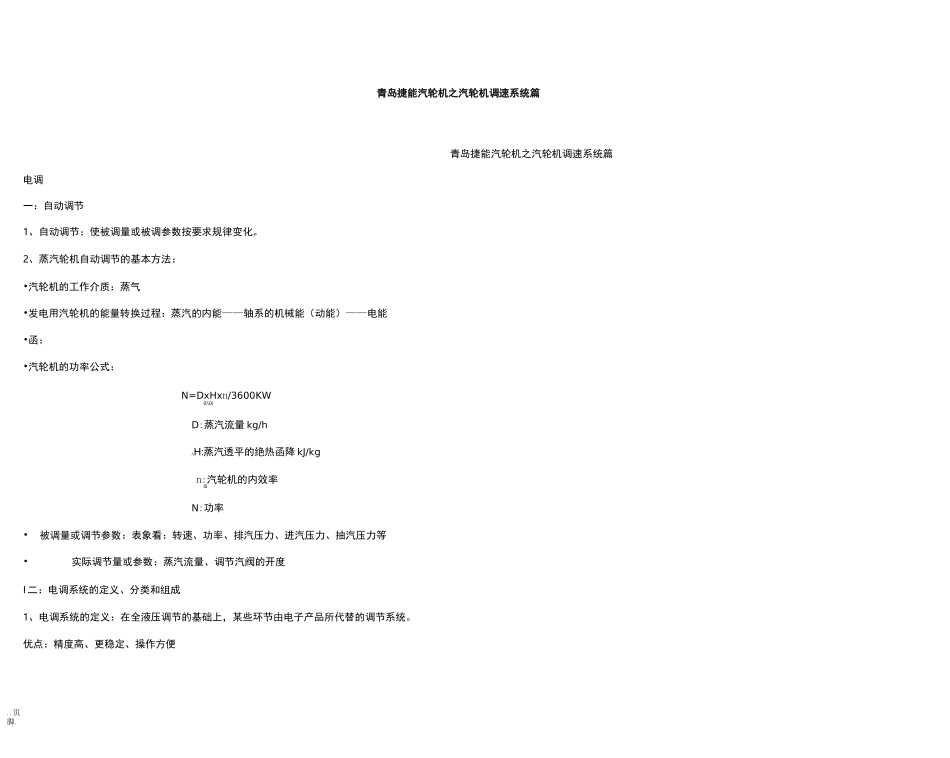

..页脚.青岛捷能汽轮机之汽轮机调速系统篇青岛捷能汽轮机之汽轮机调速系统篇电调一:自动调节1、自动调节:使被调量或被调参数按要求规律变化。2、蒸汽轮机自动调节的基本方法:•汽轮机的工作介质:蒸气•发电用汽轮机的能量转换过程:蒸汽的内能——轴系的机械能(动能)——电能•函:•汽轮机的功率公式:N=DxHxn/3600KW0A0iD:蒸汽流量 kg/hAH:蒸汽透平的绝热函降 kJ/kgn:汽轮机的内效率0iN:功率•被调量或调节参数:表象看:转速、功率、排汽压力、进汽压力、抽汽压力等•实际调节量或参数:蒸汽流量、调节汽阀的开度I 二:电调系统的定义、分类和组成1、电调系统的定义:在全液压调节的基础上,某些环节由电子产品所代替的调节系统。优点:精度高、更稳定、操作方便••页脚.缺点:安全性能低一一通过冗余和保护来解决2、分类:厂内产品:KD 系列 K 系列按反馈方式分:电反馈、液压反馈、机械反馈按所选用的电调产品分:Woodward 系列、ABB 系列、HLS 系列、新华系列等3、电调系统与液压调节系统的比较:液压调节电液调节电反馈的电调节机械反馈的电调节感应机构飞锤、离心式转速传感器、转速传感器、转速传感器、压油泵、波纹信号管压力传感器等压力传感器等力传感器等放大机构/运压力变换器CPU、调节滑阀CPUCPU算机构错油门错油门错油门错油门执行机构油动机、调节油动机、调节油动机、调节油动机、调节汽汽阀连杆汽阀连杆汽阀连杆阀连杆反馈机构杠杆、反馈套筒反馈套筒、节流孔位移传感器杠杆三:常用的电调产品及介绍(1)组成:数字调节器+电液转换器(2)厂家:WoodwardsHLS、新华等••页脚.(3)作用:数字调节器(CPU):采集各种需要的数据和接收用户的指令,按照预先设定的程序进行运算、判断、比较等操作,决定输出的状态或大小指令电液转换器:把数字调节器输出的电信号转换成一定的液压信号⑸ 外观:505/505E:正面:显示屏、数字键、功能键、选择键等背面:接线端子、通讯接口、电源接口(6)输入/输出(以 505E 为例)输入:模拟量 8 个 2 个必选(转速输入)+6 个可选开关量 16 个 4 个必选:停机 NC、复位、转速升、转速降12 个可选(如果是发电用机组,GB(发电机油开关)和 TB(电网油开关)是必选的)输出:模拟量 8 个 2 个必选(执行器)+6 个可选开关量 8 个 2 个必选:报警、停机 NC6 个可选••页脚.(7)电源:三种 24VDC110VAC/110VDC220VAC505E/505 本身具备断电延时功能,以便断电时顺利地切...
