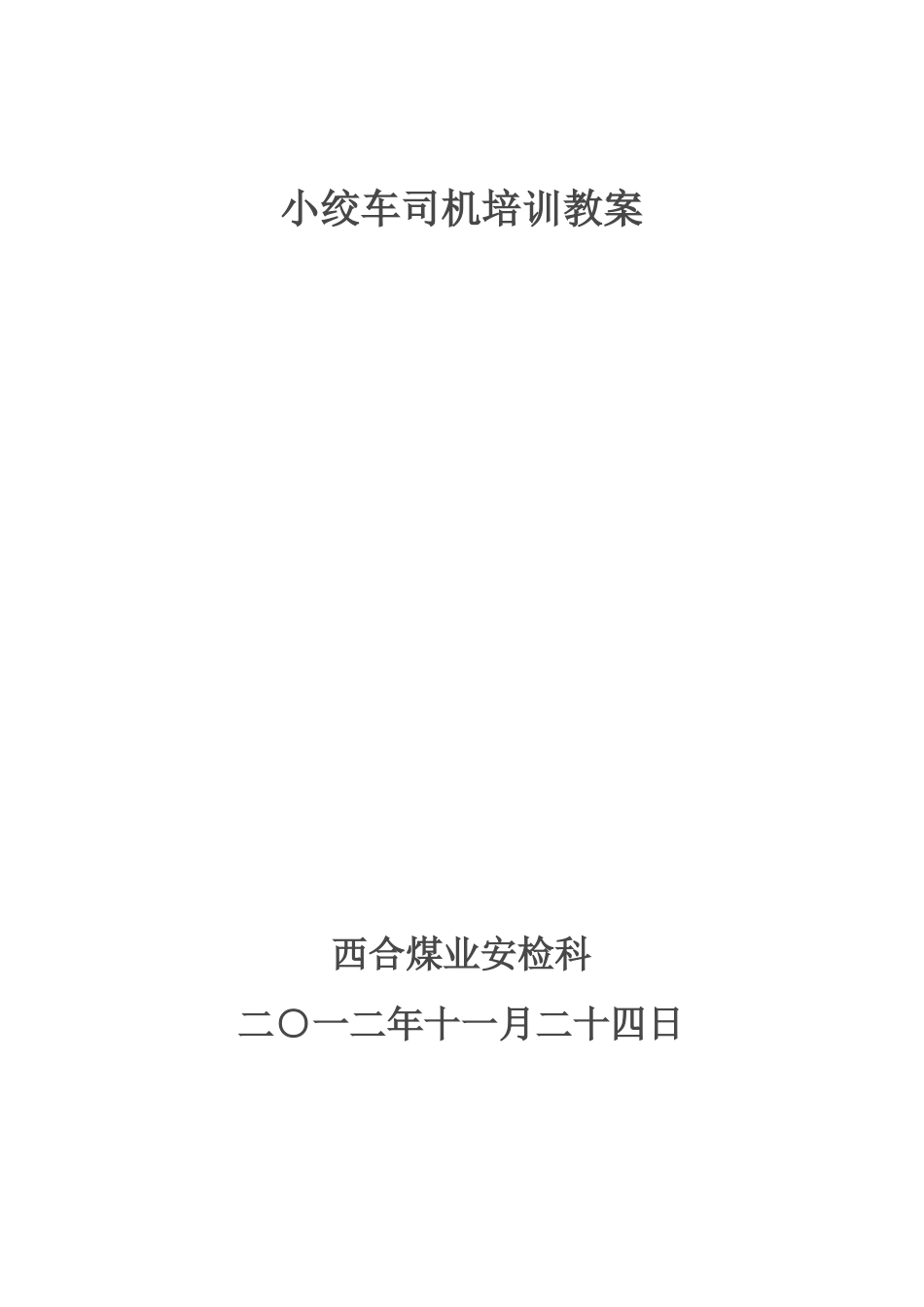

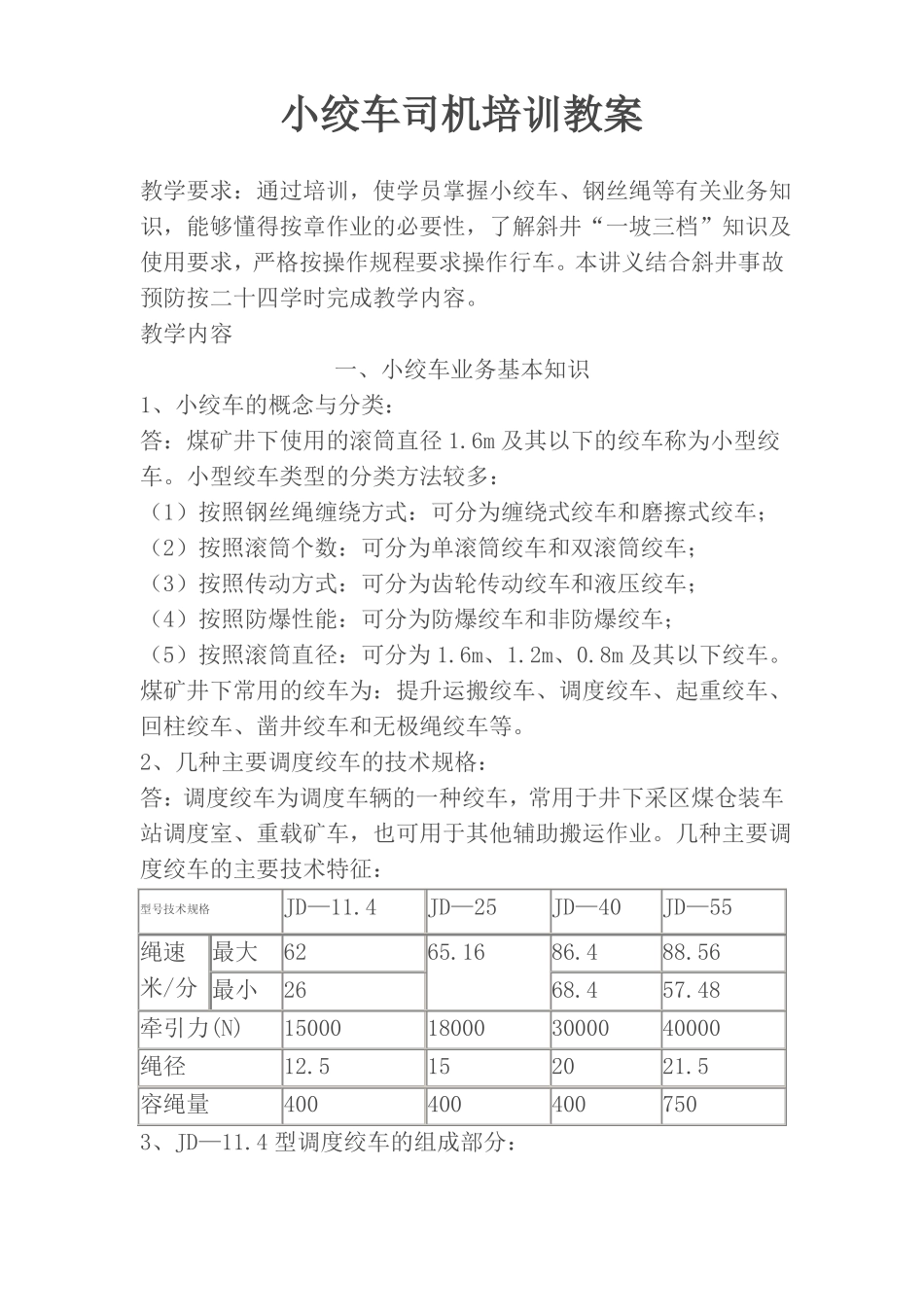

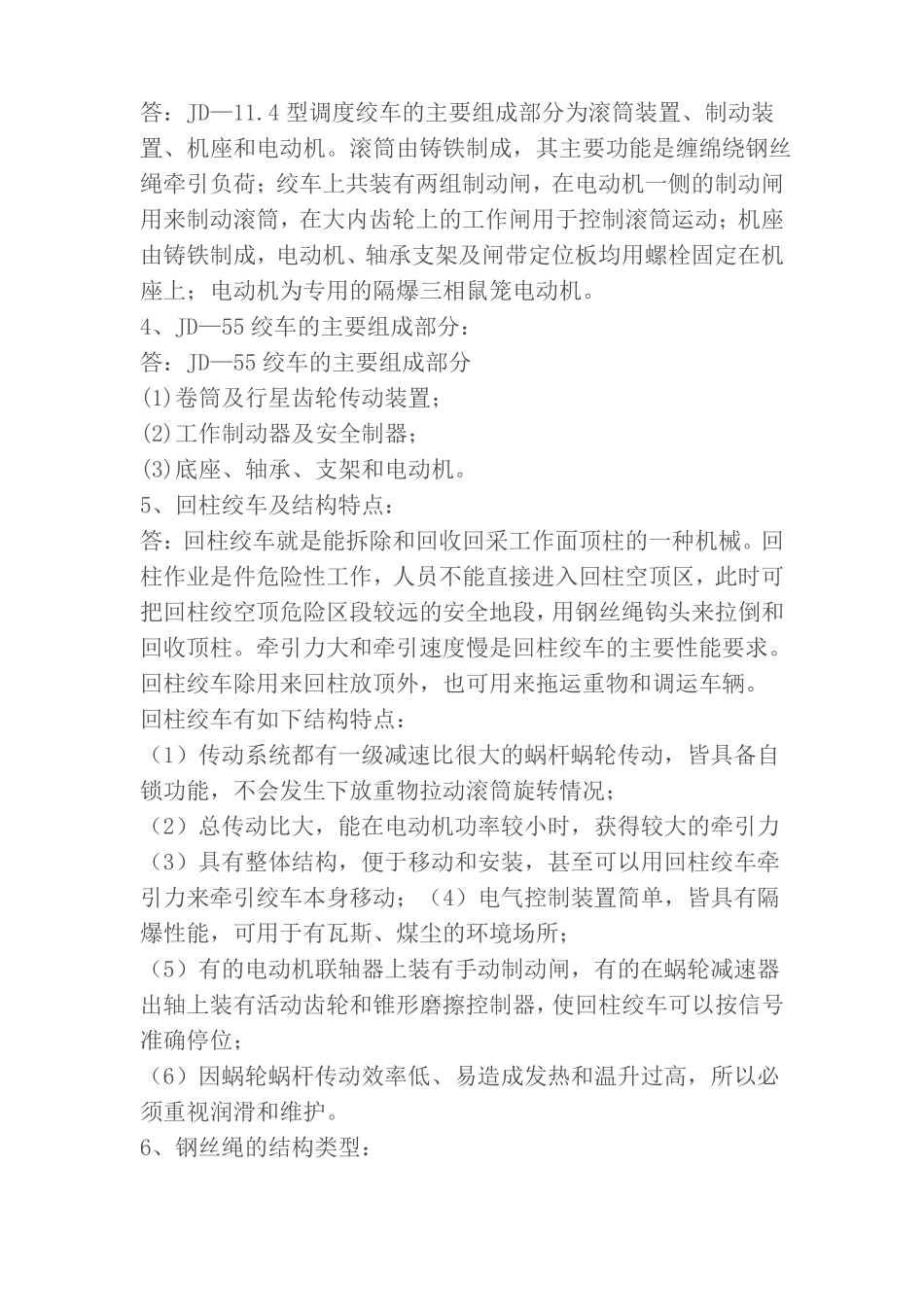

小绞车司机培训教案西合煤业安检科二○一二年十一月二十四日小绞车司机培训教案教学要求：通过培训，使学员掌握小绞车、钢丝绳等有关业务知识，能够懂得按章作业的必要性，了解斜井“一坡三档”知识及使用要求，严格按操作规程要求操作行车。本讲义结合斜井事故预防按二十四学时完成教学内容。教学内容一、小绞车业务基本知识1、小绞车的概念与分类：答：煤矿井下使用的滚筒直径 1.6m 及其以下的绞车称为小型绞车。小型绞车类型的分类方法较多：（1）按照钢丝绳缠绕方式：可分为缠绕式绞车和磨擦式绞车；（2）按照滚筒个数：可分为单滚筒绞车和双滚筒绞车；（3）按照传动方式：可分为齿轮传动绞车和液压绞车；（4）按照防爆性能：可分为防爆绞车和非防爆绞车；（5）按照滚筒直径：可分为 1.6m、1.2m、0.8m 及其以下绞车。煤矿井下常用的绞车为：提升运搬绞车、调度绞车、起重绞车、回柱绞车、凿井绞车和无极绳绞车等。2、几种主要调度绞车的技术规格：答：调度绞车为调度车辆的一种绞车，常用于井下采区煤仓装车站调度室、重载矿车，也可用于其他辅助搬运作业。几种主要调度绞车的主要技术特征：型号技术规格JD—11.4JD—2565.161800015400JD—4086.468.43000020400JD—5588.5657.484000021.5750绳速最大62米/分 最小26牵引力(N)绳径容绳量1500012.54003、JD—11.4 型调度绞车的组成部分：答：JD—11.4 型调度绞车的主要组成部分为滚筒装置、制动装置、机座和电动机。滚筒由铸铁制成，其主要功能是缠绵绕钢丝绳牵引负荷；绞车上共装有两组制动闸，在电动机一侧的制动闸用来制动滚筒，在大内齿轮上的工作闸用于控制滚筒运动；机座由铸铁制成，电动机、轴承支架及闸带定位板均用螺栓固定在机座上；电动机为专用的隔爆三相鼠笼电动机。4、JD—55 绞车的主要组成部分：答：JD—55 绞车的主要组成部分(1)卷筒及行星齿轮传动装置；(2)工作制动器及安全制器；(3)底座、轴承、支架和电动机。5、回柱绞车及结构特点：答：回柱绞车就是能拆除和回收回采工作面顶柱的一种机械。回柱作业是件危险性工作，人员不能直接进入回柱空顶区，此时可把回柱绞空顶危险区段较远的安全地段，用钢丝绳钩头来拉倒和回收顶柱。牵引力大和牵引速度慢是回柱绞车的主要性能要求。回柱绞车除用来回柱放顶外，也可用来拖运重物和调运车辆。回柱绞车有如下结构特点：（1）传动系统都有一级减速比很大的蜗杆蜗轮传动，皆具备自锁功能，不会发生下放重物拉动滚筒旋转情况；（...
