屋面保温节能施工方案

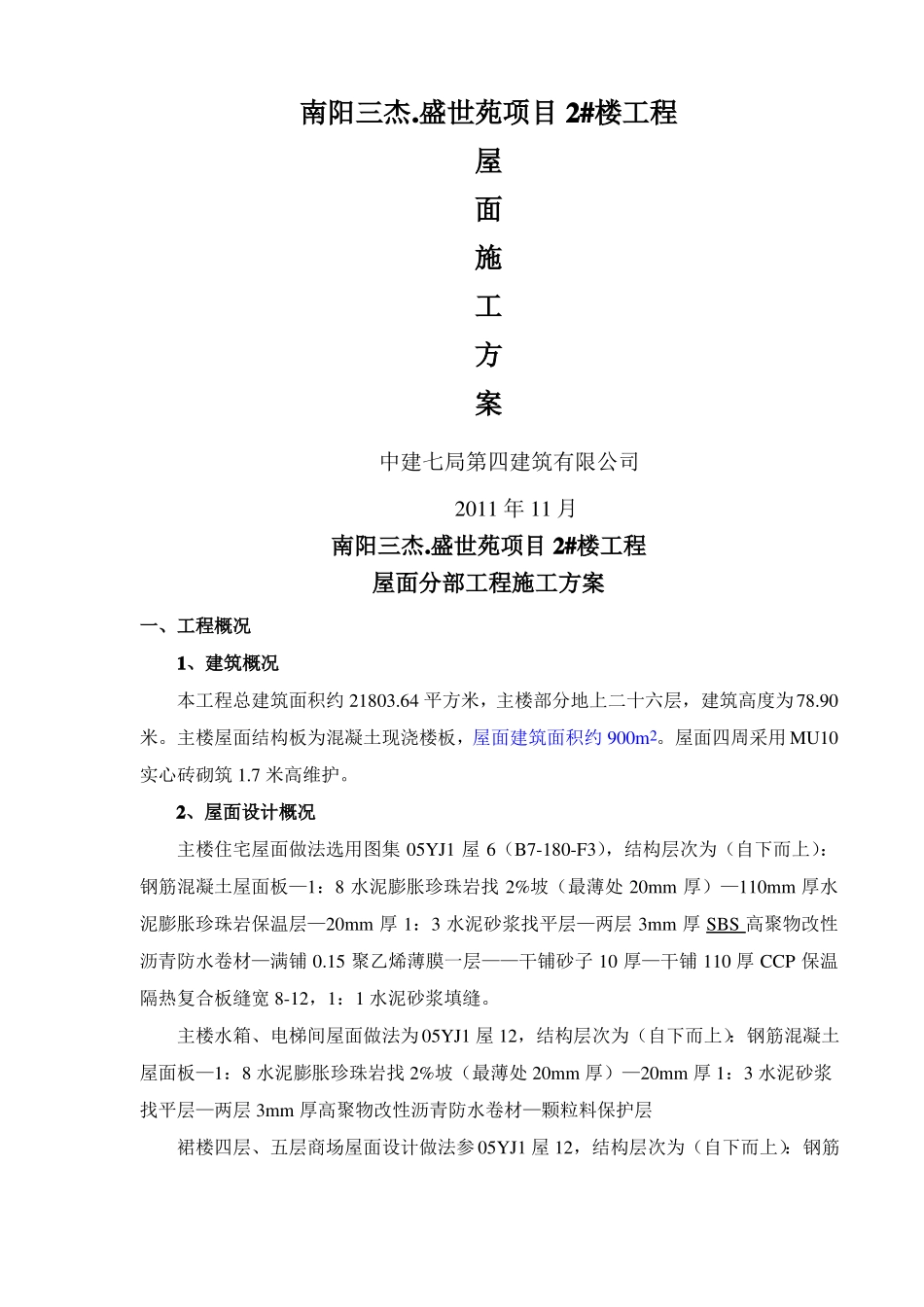

南阳三杰.盛世苑项目 2#楼工程屋面施工方案中建七局第四建筑有限公司2011 年 11 月南阳三杰.盛世苑项目 2#楼工程屋面分部工程施工方案一、工程概况1、建筑概况本工程总建筑面积约 21803.64 平方米，主楼部分地上二十六层，建筑高度为78.90米。主楼屋面结构板为混凝土现浇楼板，屋面建筑面积约 900m2。屋面四周采用 MU10实心砖砌筑 1.7 米高维护。2、屋面设计概况主楼住宅屋面做法选用图集 05YJ1 屋 6（B7-180-F3），结构层次为（自下而上）：钢筋混凝土屋面板—1：8 水泥膨胀珍珠岩找 2%坡（最薄处 20mm 厚）—110mm 厚水泥膨胀珍珠岩保温层—20mm 厚 1：3 水泥砂浆找平层—两层 3mm 厚 SBS 高聚物改性沥青防水卷材—满铺 0.15 聚乙烯薄膜一层——干铺砂子 10 厚—干铺 110 厚 CCP 保温隔热复合板缝宽 8-12，1：1 水泥砂浆填缝。主楼水箱、电梯间屋面做法为 05YJ1 屋 12，结构层次为（自下而上）：钢筋混凝土屋面板—1：8 水泥膨胀珍珠岩找 2%坡（最薄处 20mm 厚）—20mm 厚 1：3 水泥砂浆找平层—两层 3mm 厚高聚物改性沥青防水卷材—颗粒料保护层裙楼四层、五层商场屋面设计做法参 05YJ1 屋 12，结构层次为（自下而上）：钢筋混凝土屋面板—1：8 水泥膨胀珍珠岩找 2%坡（最薄处 20mm 厚）—1：8 水泥臌胀珍珠岩（100 mm）—20mm 厚 1：3 水泥砂浆找平层—两层 3mm 厚高聚物改性沥青防水卷材—颗粒料保护层二、编制依据1、设计图纸、变更通知单。2、05YJ 中南标准图集3、《屋面工程技术规范》 GB50345—20044、《屋面工程质量验收规范》 GB50207—2002三、主要施工工艺（一）保温层施工1、工艺流程：基层清理→弹线找坡、分仓→管根固定→隔汽层施工→保温层铺设→水泥砂浆找平层。2、施工要点（1）基层清理：现浇砼结构层表面杂物、尘土应清理干净，保持平整、干燥。（2）弹线找坡、分仓：按设计坡度及流水方向，找出屋面坡度走向，确定保温层的厚度范围。保温层设置排汽道时，按设计要求弹出分格线来。（3）管根固定：穿过屋面和女儿墙等结构的管道根部，应用与基层混凝土同强度等级的细石混凝土填塞密实，其中 UEA 掺量为混凝土中水泥用量的 13％。，做好转角处理，将管根部固定。（4）保温层铺设：保温层采用 1：8 水泥膨胀珍珠岩，加适量水（用手紧握成团不散，并稍有水滴下是为好，机械搅均匀），保温层铺设应采取“分仓”施工，每仓宽度700～900 ㎜， 按设计坡度...
