屋面压型钢板施工方案设计

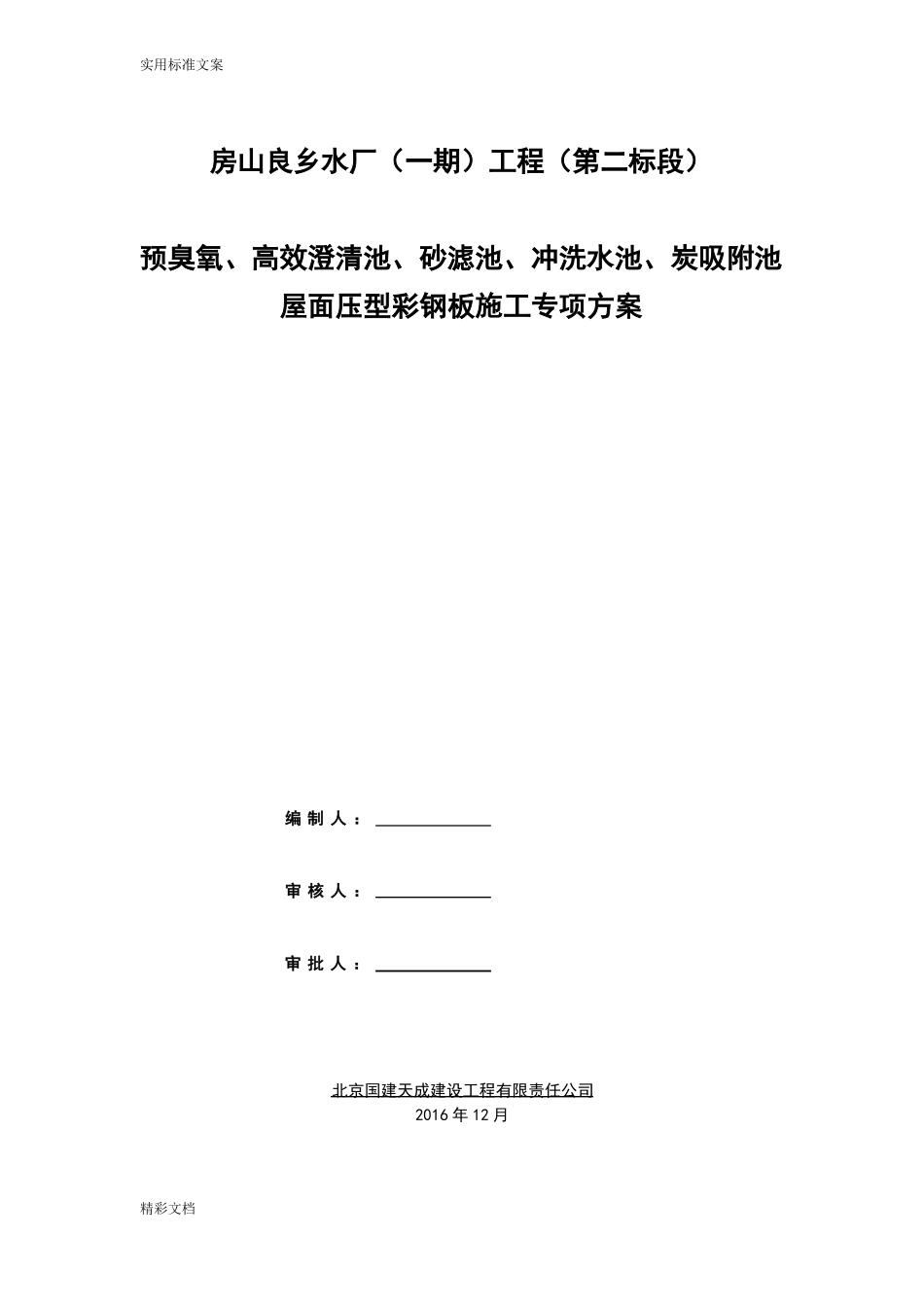

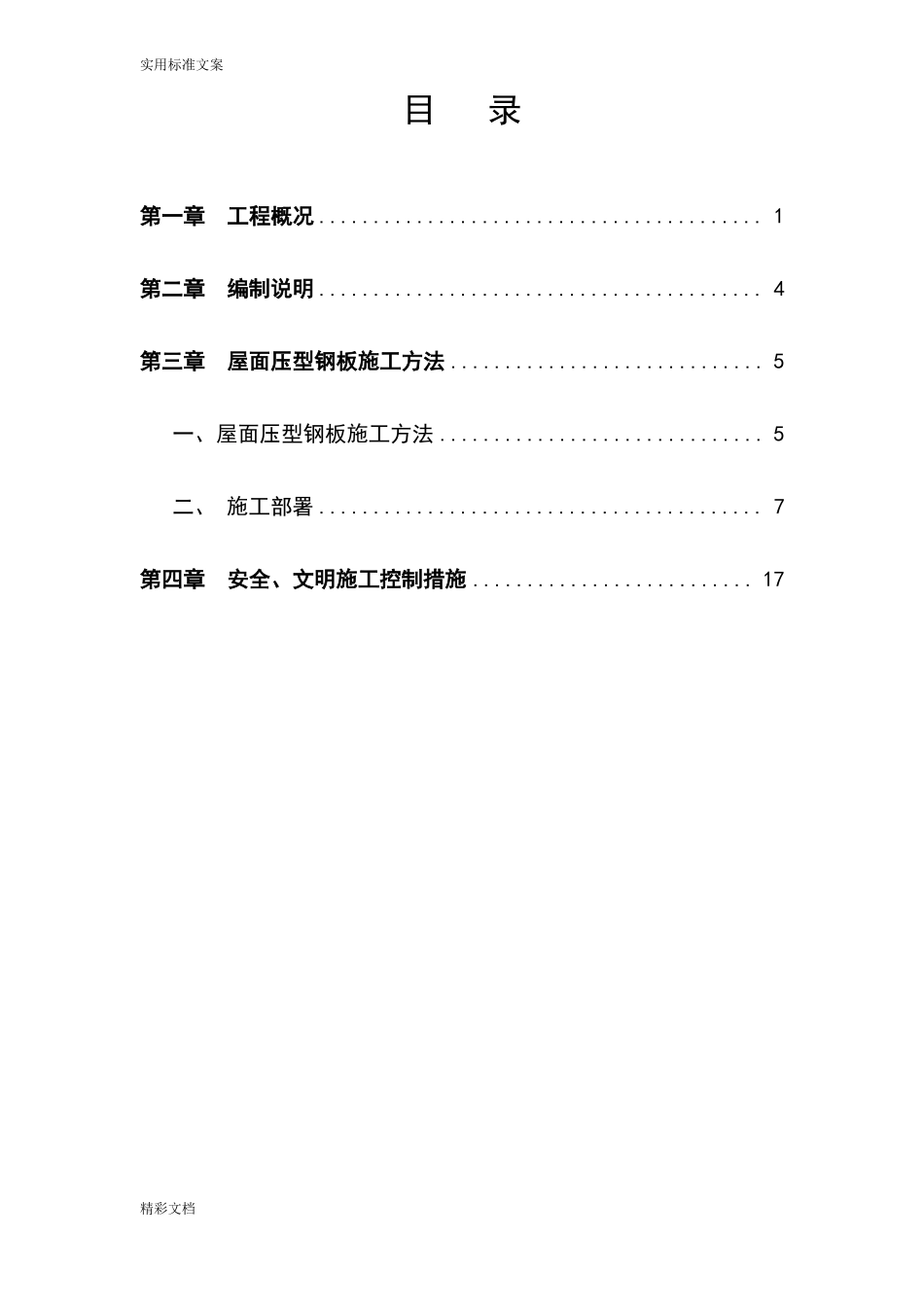

实用标准文案房山良乡水厂（一期）工程（第二标段）预臭氧、高效澄清池、砂滤池、冲洗水池、炭吸附池精彩文档屋面压型彩钢板施工专项方案编 制 人 ：审 核 人 ：审 批 人 ：北京国建天成建设工程有限责任公司2016 年 12 月实用标准文案目录第一章工程概况 ......................................... 1第二章编制说明 ......................................... 4第三章屋面压型钢板施工方法 ............................. 5一、屋面压型钢板施工方法 .............................. 5二、 施工部署 ......................................... 7第四章安全、文明施工控制措施 .......................... 17精彩文档实用标准文案第一章工程概况一、工程概况1.1.工程概况（1）概况总述：北京市南水北调配套工程、房山良乡水厂（一期）网架工程位于北京市房山区良乡。1.2.网架施工概况（1）网架施工面积：本工程钢网架采用正放四角锥螺栓球节点钢网架结构形式，四面框架柱支撑网架上弦支撑，网架矢高2000mm，工程由三个单体组成，共投影面积2262+1804+1822m² ,，螺栓球和套筒采用45号钢，杆件、支座、支托、封板、锥头采用Q235B 钢材，高强螺栓采用40Cr 钢材，高强螺栓质量为10.9S，网架安装所用顶丝为40Cr 钢材。炭吸附池网架屋面工程精彩文档实用标准文案预臭氧高效澄清池网架屋面工程砂滤池、后臭氧接触池、冲洗水池网架屋面工程精彩文档实用标准文案（2）网架结构概况：预臭氧高效澄清池、碳吸附池、砂滤池、后臭氧池、冲洗水池网架钢结构建筑结构安全等级为二级。结构设计使用年限：50年。本工程抗震设防类别为丙类。网架为正放四角锥螺栓球网架结构。网架采取结构找坡，单坡。网架钢管采用高频焊管或无缝钢管,材质为 Q235B。网架螺栓球采用45号钢锻件。封板锥头：选用 Q235B 钢，钢管直径大于等于75时采用锥头。无纹螺母：螺栓 M<36采用 Q235B 锻件,M>=36采用45号钢，高强螺栓.顶丝：40Cr 钢,等级为10。9s(＜M39);9.8s(≥M39)并符合 GB/T16939的标准。除锈:制作前钢构件表面应进行喷沙防锈处理 ,除锈质量达到国标 GB8923中 S 2.5级标准。涂装:1.网架和彩钢板防腐防护层由底层、精彩文档实用标准文案增强层、耐候层组成。先在钢结构表面均匀喷涂一层环氧富锌油漆作为底层，然后中间层环氧富锌中间漆作为增强层，最后再均匀喷涂一层环氧富锌面漆作为耐候层。固化后的防护层总厚度不宜小于150μ。...
