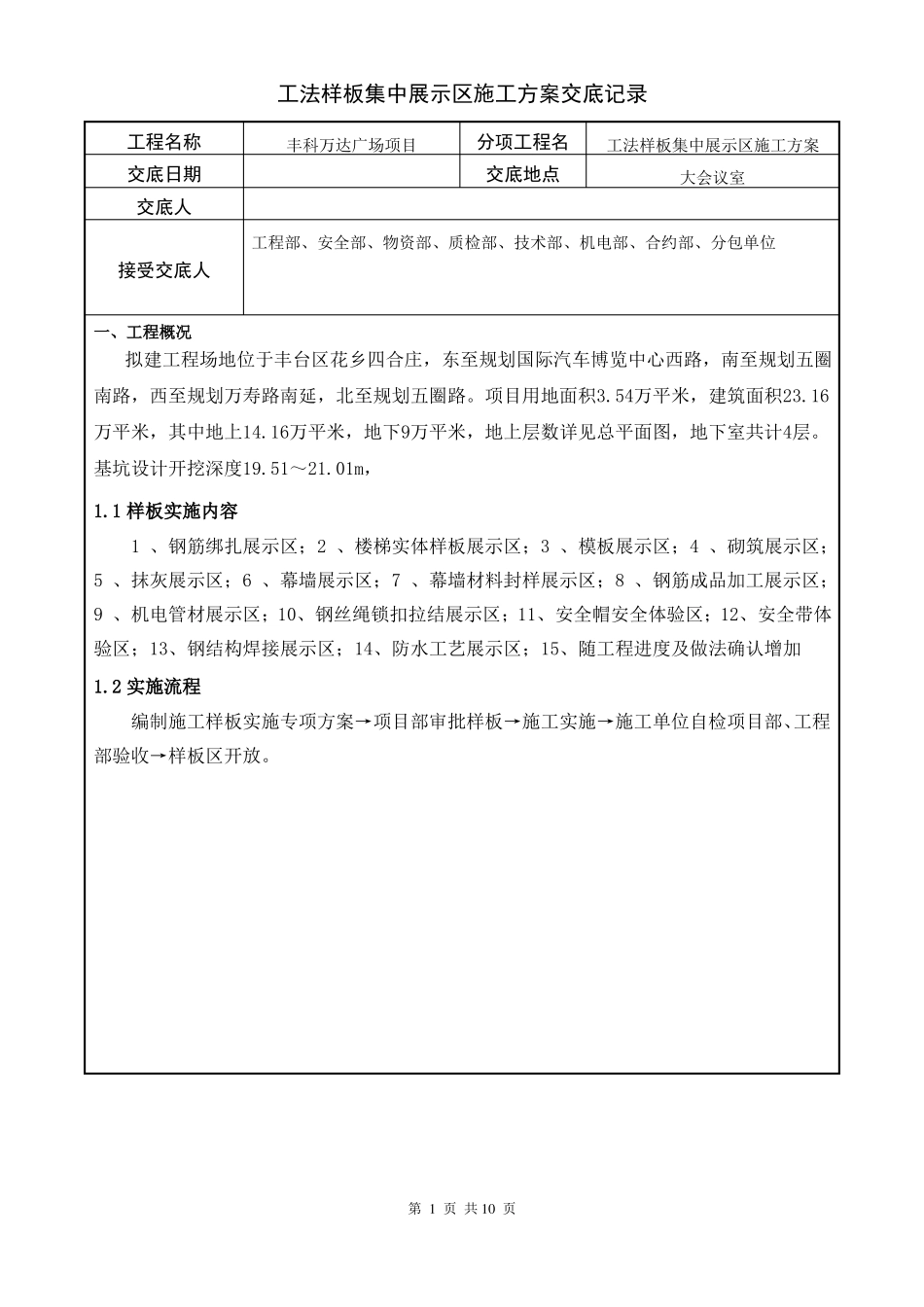

工法样板集中展示区施工方案交底记录工程名称交底日期交底人接受交底人一、工程概况丰科万达广场项目分项工程名交底地点工法样板集中展示区施工方案大会议室工程部、安全部、物资部、质检部、技术部、机电部、合约部、分包单位拟建工程场地位于丰台区花乡四合庄，东至规划国际汽车博览中心西路，南至规划五圈南路，西至规划万寿路南延，北至规划五圈路。项目用地面积3.54万平米，建筑面积23.16万平米，其中地上14.16万平米，地下9万平米，地上层数详见总平面图，地下室共计4层。基坑设计开挖深度19.51～21.01m，1.1 样板实施内容1 、钢筋绑扎展示区；2 、楼梯实体样板展示区；3 、模板展示区；4 、砌筑展示区；5 、抹灰展示区；6 、幕墙展示区；7 、幕墙材料封样展示区；8 、钢筋成品加工展示区；9 、机电管材展示区；10、钢丝绳锁扣拉结展示区；11、安全帽安全体验区；12、安全带体验区；13、钢结构焊接展示区；14、防水工艺展示区；15、随工程进度及做法确认增加1.2 实施流程编制施工样板实施专项方案→项目部审批样板→施工实施→施工单位自检项目部、工程部验收→样板区开放。第 1 页 共 10 页1.3 样板定位二、楼梯实体样板展示区2.1 样板实施类型楼梯实体样板共分为楼梯台阶收面、楼梯护角、楼梯钢筋绑扎以及楼梯模板支撑体系。2.2 样板实施控制点2.2.1 该样板支设 8 步台阶和一个楼梯休息平台。每步台阶宽为 260mm，高为 160mm。楼梯休息平台尺寸为 1300mm×1350mm。楼梯浇注 3 步，预留 5 步，以此展示楼梯面层样板以及楼梯绑扎样板。浇注好的楼梯将模板拆除，将其中的三步做钢筋护角样板，面层采用钢筋做防滑槽。楼梯面层外观平整，尺寸一致，一次性成活。楼梯接茬位置采用钢丝网拦截，后将钢丝网剔除干净，露出石子，断面整洁。2.2.2 楼梯板为 170 厚，内配三级 C10@200 钢筋。梯梁（250X400）配置主筋为 4C12，箍筋为 C8@200(2)。平台（100 厚）板筋配置 C8@200 双层双向。重点注意楼梯板筋需要深第 2 页 共 10 页入到楼梯梁内，保证钢筋锚固长度。底部钢筋布置梅花形混凝土垫块，上下钢筋采用马凳铁控制距离。钢筋绑扎观感优良，作为楼梯钢筋绑扎样板。外露钢筋涂刷防锈清漆。2.2.4 楼梯采用定型钢制模板，楼梯支撑体系采用钢管架。三、钢筋绑扎及模板支设样板展示区施工现场顶板及墙面模板均采用 15mm 厚覆膜木模板，现场设置一梁柱接头展示区、顶板及墙体展示区。做法详见附图。四、...
