帕斯菲达DMDM6型机械隔膜计量泵检修规程

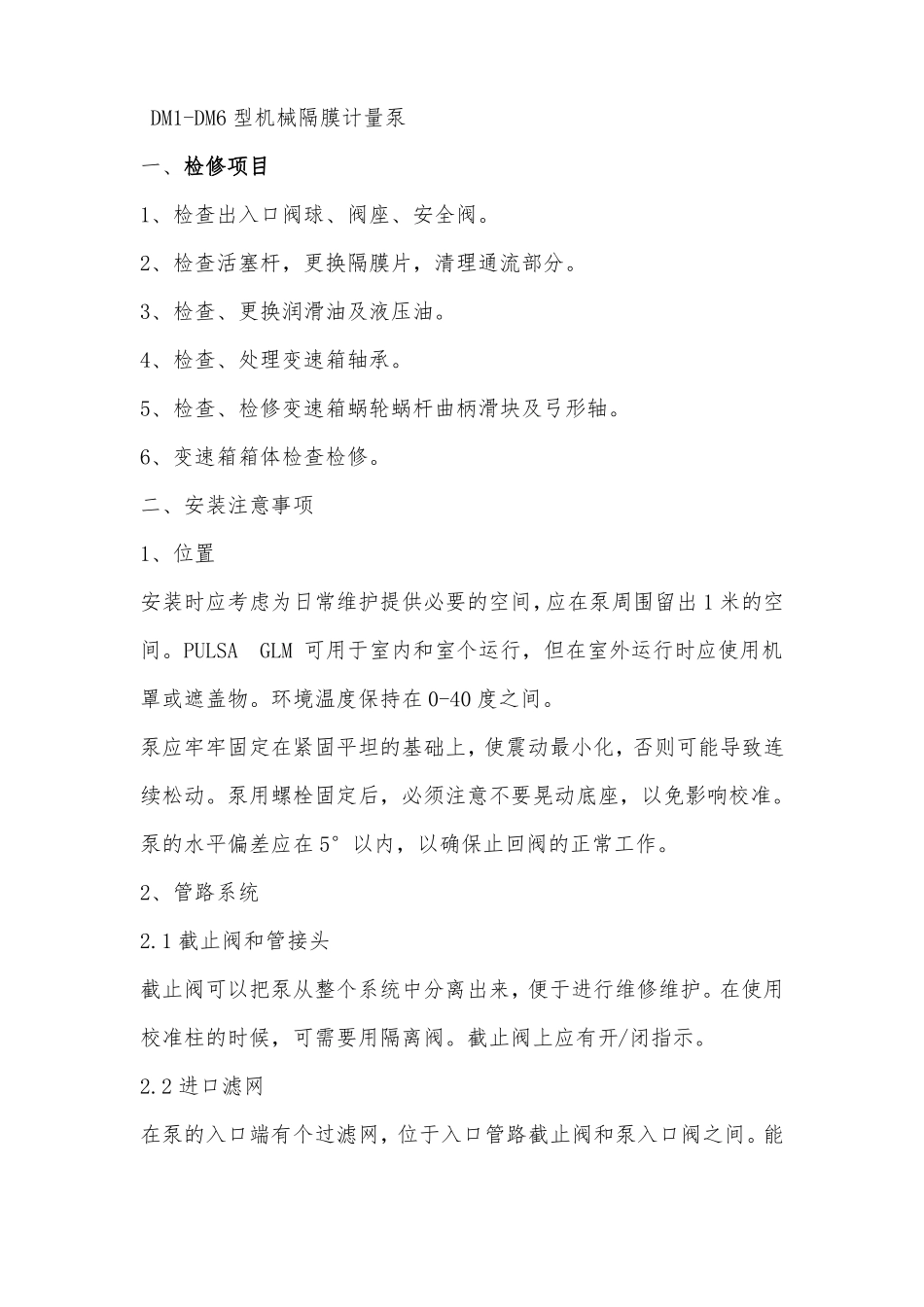

DM1-DM6 型机械隔膜计量泵一、检修项目1、检查出入口阀球、阀座、安全阀。2、检查活塞杆，更换隔膜片，清理通流部分。3、检查、更换润滑油及液压油。4、检查、处理变速箱轴承。5、检查、检修变速箱蜗轮蜗杆曲柄滑块及弓形轴。6、变速箱箱体检查检修。二、安装注意事项1、位置安装时应考虑为日常维护提供必要的空间，应在泵周围留出 1 米的空间。PULSAGLM 可用于室内和室个运行，但在室外运行时应使用机罩或遮盖物。环境温度保持在 0-40 度之间。泵应牢牢固定在紧固平坦的基础上，使震动最小化，否则可能导致连续松动。泵用螺栓固定后，必须注意不要晃动底座，以免影响校准。泵的水平偏差应在 5°以内，以确保止回阀的正常工作。2、管路系统2.1 截止阀和管接头截止阀可以把泵从整个系统中分离出来，便于进行维修维护。在使用校准柱的时候，可需要用隔离阀。截止阀上应有开/闭指示。2.2 进口滤网在泵的入口端有个过滤网，位于入口管路截止阀和泵入口阀之间。能够过滤可能造成止回阀堵塞和膜片损害的固体颗粒。其尺寸应根据流速和预计的污染水平来确定。通常采用 100 目的筛网。2.3 校准柱：用于校准泵的流量，包含一个截止阀和回流管路。2.4 吸入管路压力表/真空表当泵的入口段压力未知，或者经常处于变化状态时。在泵的入口段安装压力表。压力表也能有效的显示过滤网的状态。2.5 出口管路压力表在距离泵出口阀一定位置安装压力表。压力表能确保泵的正常运行，和用于对泄压阀和背压阀的调整。注意：不能在泵的出口端直接安装 90 度弯头，因为会产生大的背压，导致膜片的寿命降低。2.6 泄压阀泄压阀安装在离泵出口阀尽可能近的位置，而且泵的出口和泄压之间，不应有其它的原件。泄压阀的设定压力，不能大于泵的额定压力。注意：不安装泄压阀或者没有正确的压力设置，有可能导致泵传动部分的损坏。若因为出口负载超过额定压力，易导致泵的损坏。2.7 背压阀安装的背压阀，必须调整到合适的背压，可以保证泵精确的加药并能防止虹吸。2.8 脉冲阻尼器安装脉冲阻尼器，可以有效消除计量泵的出口脉动，使出口流量连续平顺。2.9 管路系统2.9.1 制作管路接头时，应使用胶水或者密封剂，不允许使用生料带等密封。不能太大力，容易拧爆阀组件或者降低密封性。2.9.2 连接到泵和罐之前，新/旧管路都要进行清洁，防止焊渣、碎渣、胶带等进入泵头，导致泵的止回阀出现故障。可用与输送介质相同的液体进行冲洗，并用压缩空气吹干净或凉干。2.9.3...
