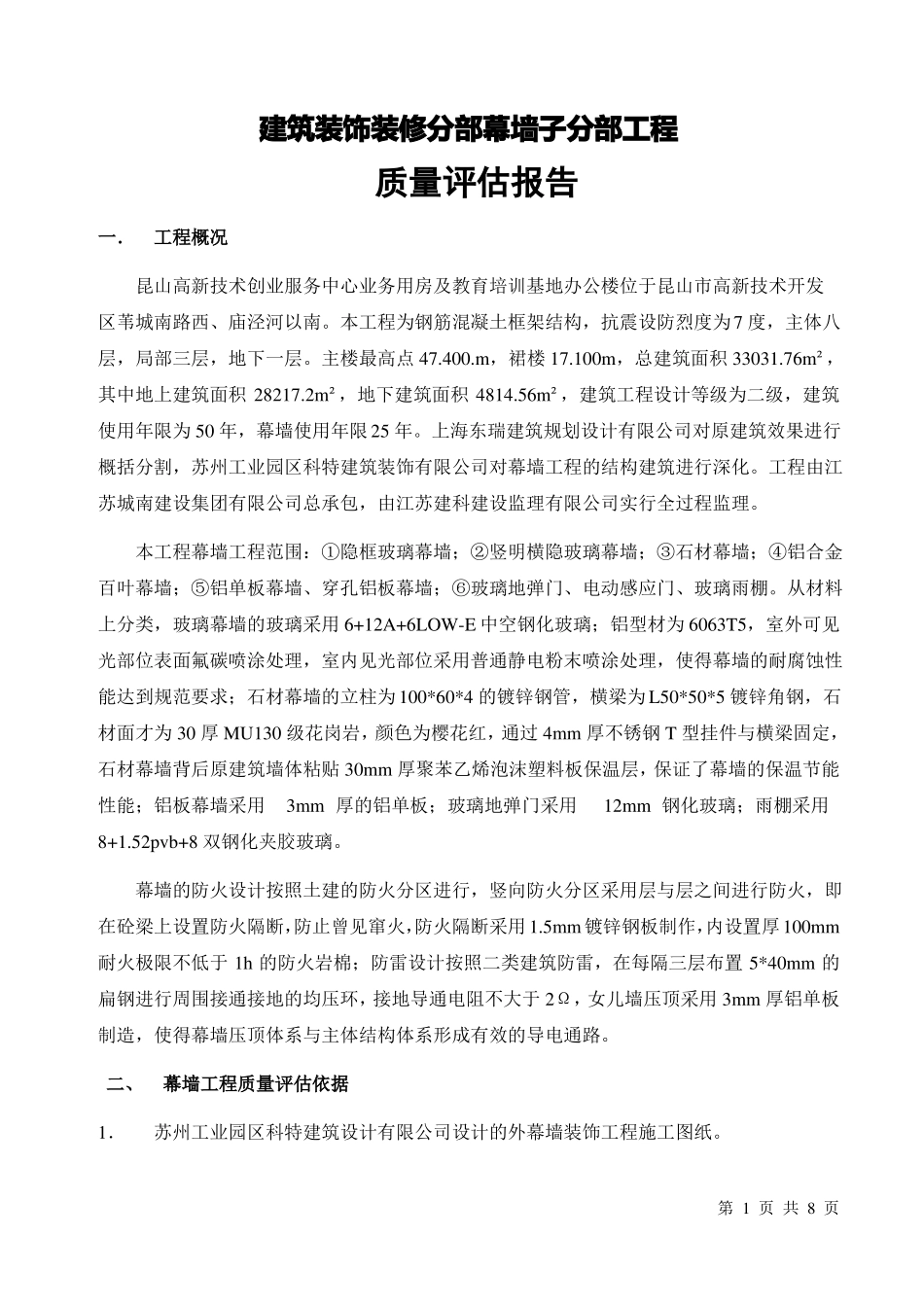

建筑装饰装修分部幕墙子分部工程质量评估报告一．工程概况昆山高新技术创业服务中心业务用房及教育培训基地办公楼位于昆山市高新技术开发区苇城南路西、庙泾河以南。本工程为钢筋混凝土框架结构，抗震设防烈度为7 度，主体八层，局部三层，地下一层。主楼最高点 47.400.m，裙楼 17.100m，总建筑面积 33031.76m²，其中地上建筑面积 28217.2m²，地下建筑面积 4814.56m²，建筑工程设计等级为二级，建筑使用年限为 50 年，幕墙使用年限 25 年。上海东瑞建筑规划设计有限公司对原建筑效果进行概括分割，苏州工业园区科特建筑装饰有限公司对幕墙工程的结构建筑进行深化。工程由江苏城南建设集团有限公司总承包，由江苏建科建设监理有限公司实行全过程监理。本工程幕墙工程范围：①隐框玻璃幕墙；②竖明横隐玻璃幕墙；③石材幕墙；④铝合金百叶幕墙；⑤铝单板幕墙、穿孔铝板幕墙；⑥玻璃地弹门、电动感应门、玻璃雨棚。从材料上分类，玻璃幕墙的玻璃采用 6+12A+6LOW-E 中空钢化玻璃；铝型材为 6063T5，室外可见光部位表面氟碳喷涂处理，室内见光部位采用普通静电粉末喷涂处理，使得幕墙的耐腐蚀性能达到规范要求；石材幕墙的立柱为 100*60*4 的镀锌钢管，横梁为 L50*50*5 镀锌角钢，石材面才为 30 厚 MU130 级花岗岩，颜色为樱花红，通过 4mm 厚不锈钢 T 型挂件与横梁固定，石材幕墙背后原建筑墙体粘贴 30mm 厚聚苯乙烯泡沫塑料板保温层，保证了幕墙的保温节能性能；铝板幕墙采用3mm 厚的铝单板；玻璃地弹门采用12mm 钢化玻璃；雨棚采用8+1.52pvb+8 双钢化夹胶玻璃。幕墙的防火设计按照土建的防火分区进行，竖向防火分区采用层与层之间进行防火，即在砼梁上设置防火隔断，防止曾见窜火，防火隔断采用 1.5mm 镀锌钢板制作，内设置厚 100mm耐火极限不低于 1h 的防火岩棉；防雷设计按照二类建筑防雷，在每隔三层布置 5*40mm 的扁钢进行周围接通接地的均压环，接地导通电阻不大于 2Ω，女儿墙压顶采用 3mm 厚铝单板制造，使得幕墙压顶体系与主体结构体系形成有效的导电通路。二、幕墙工程质量评估依据1．苏州工业园区科特建筑设计有限公司设计的外幕墙装饰工程施工图纸。第 1 页 共 8 页2．3．4．5．6．7．8．9．江苏城南建设集团有限公司的施工合同，招投标文件。《建筑幕墙》（GB/T21086-2007）《玻璃幕墙工程技术规范》（JGJ102－2003）《金属与石材幕墙工程技术规范》（JGJ133－2001）《建筑结构荷载规范...
