幕墙的结构计算书

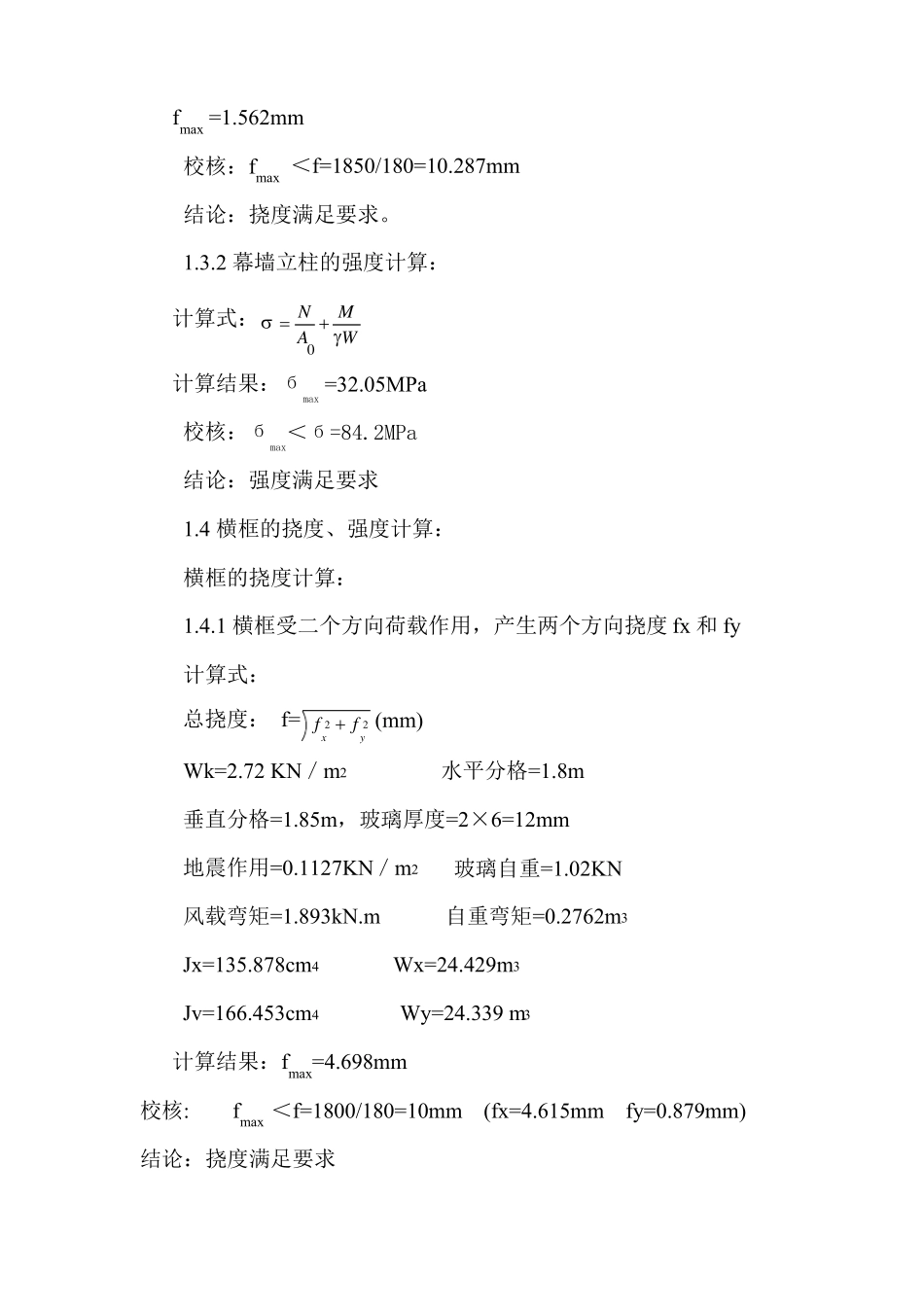

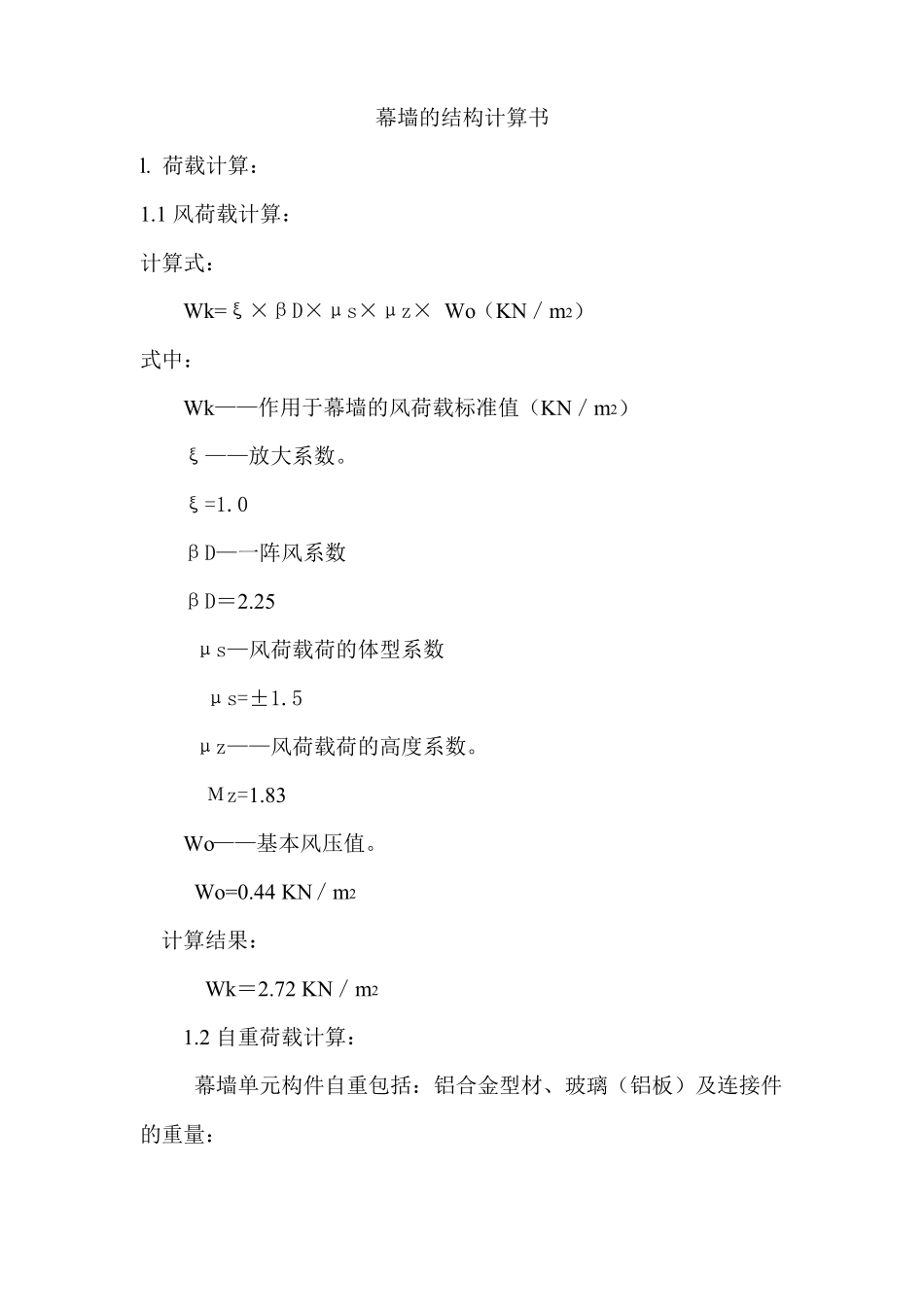

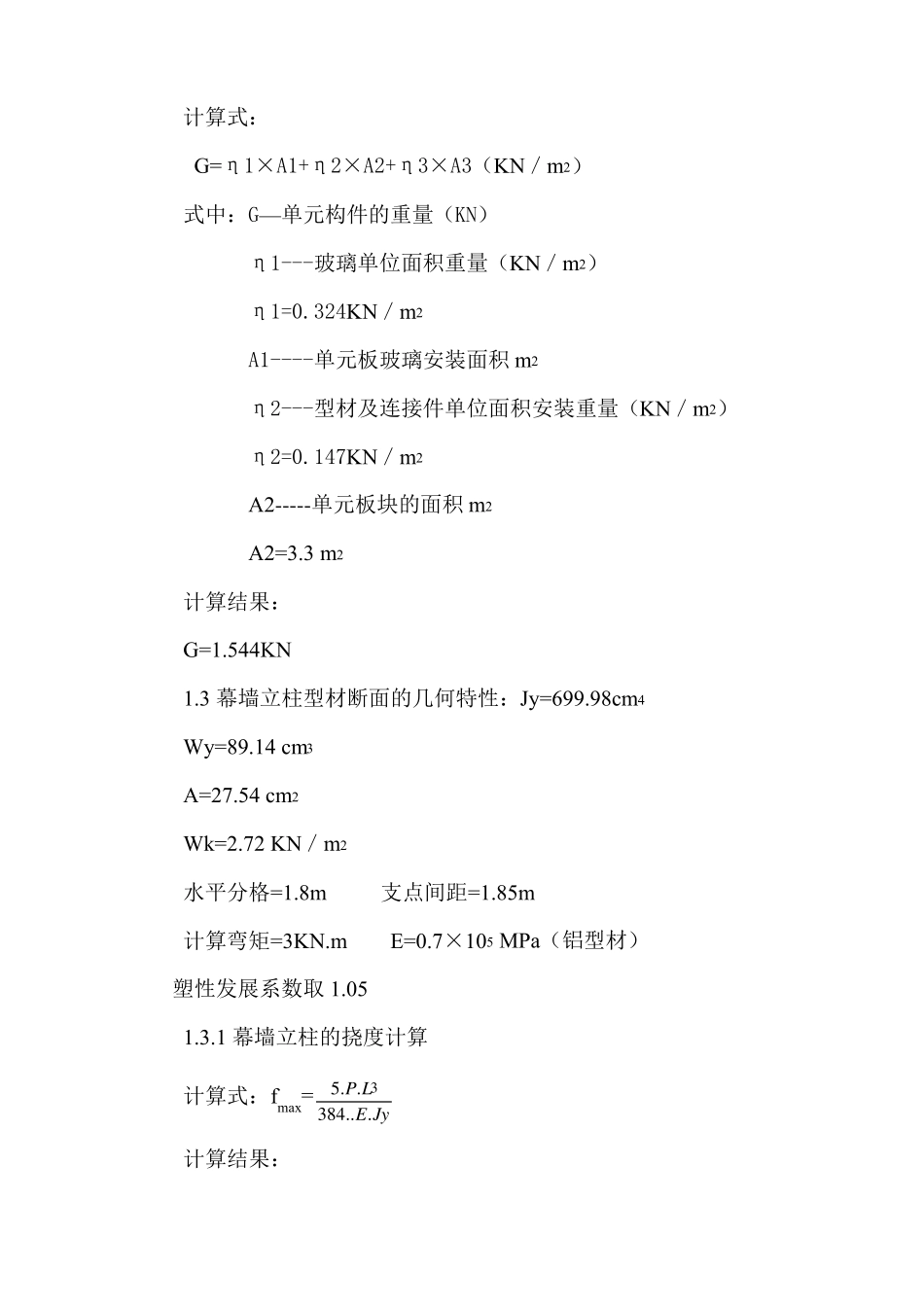

幕墙的结构计算书l. 荷载计算：1.1 风荷载计算：计算式：Wk=ξ×βD×μs×μz× Wo（KN／m2）式中：Wk——作用于幕墙的风荷载标准值（KN／m2）ξ——放大系数。ξ=1.0βD—一阵风系数βD＝2.25μs—风荷载荷的体型系数μs=±1.5μz——风荷载荷的高度系数。Μz=1.83Wo——基本风压值。Wo=0.44 KN／m2计算结果：Wk＝2.72 KN／m21.2 自重荷载计算：幕墙单元构件自重包括：铝合金型材、玻璃（铝板）及连接件的重量：计算式：G=η1×A1+η2×A2+η3×A3（KN／m2）式中：G—单元构件的重量（KN）η1---玻璃单位面积重量（KN／m2）η1=0.324KN／m2A1----单元板玻璃安装面积 m2η2---型材及连接件单位面积安装重量（KN／m2）η2=0.147KN／m2A2-----单元板块的面积 m2A2=3.3 m2计算结果：G=1.544KN1.3 幕墙立柱型材断面的几何特性：Jy=699.98cm4Wy=89.14 cm3A=27.54 cm2Wk=2.72 KN／m2水平分格=1.8m支点间距=1.85m计算弯矩=3KN.mE=0.7×105 MPa（铝型材）塑性发展系数取 1.051.3.1 幕墙立柱的挠度计算5.P.L3计算式：fmax=384..E.Jy计算结果：fmax =1.562mm校核：fmax ＜f=1850/180=10.287mm结论：挠度满足要求。1.3.2 幕墙立柱的强度计算：计算式：  NMA0W计算结果：бmax =32.05MPa校核：бmax＜б=84.2MPa结论：强度满足要求1.4 横框的挠度、强度计算：横框的挠度计算：1.4.1 横框受二个方向荷载作用，产生两个方向挠度 fx 和 fy计算式：总挠度： f= fx2  fy2 (mm)Wk=2.72 KN／m2水平分格=1.8m垂直分格=1.85m，玻璃厚度=2×6=12mm地震作用=0.1127KN／m2玻璃自重=1.02KN风载弯矩=1.893kN.m自重弯矩=0.2762m3Jx=135.878cm4Wx=24.429m3Jv=166.453cm4Wy=24.339 m3计算结果：fmax=4.698mm校核:fmax ＜f=1800/180=10mm(fx=4.615mmfy=0.879mm)结论：挠度满足要求1.4.2 横框的强度计算：横框截面承载力的计算式：截面承载力：  MXMYWXWY计算结果：бmax =73.817MPaбmax ＜б=84.2MPa 结论：强度满足要求1.5 幕墙转接件1.5.1 连接件与幕墙立柱连接螺栓抗剪强度计算：Wk=2.72 KN／m2地震作用=0.113KN／m2板块自重=1.554水平分格=1.8m立柱支点间距=1.8mA2－70 不锈钢螺栓安装数量=6 颗螺栓孔数=6 个螺栓直径=0.010m螺栓孔总壁厚=0.006m承压面积=0.00036 m2抗剪面积=0.002827 m2计算结果： τ＝4.636MPa核核：τ＜fs=89MPa（不锈钢材料）计算结果：螺栓抗剪强度满足要求。1.5.2 铝立柱抗挤...
