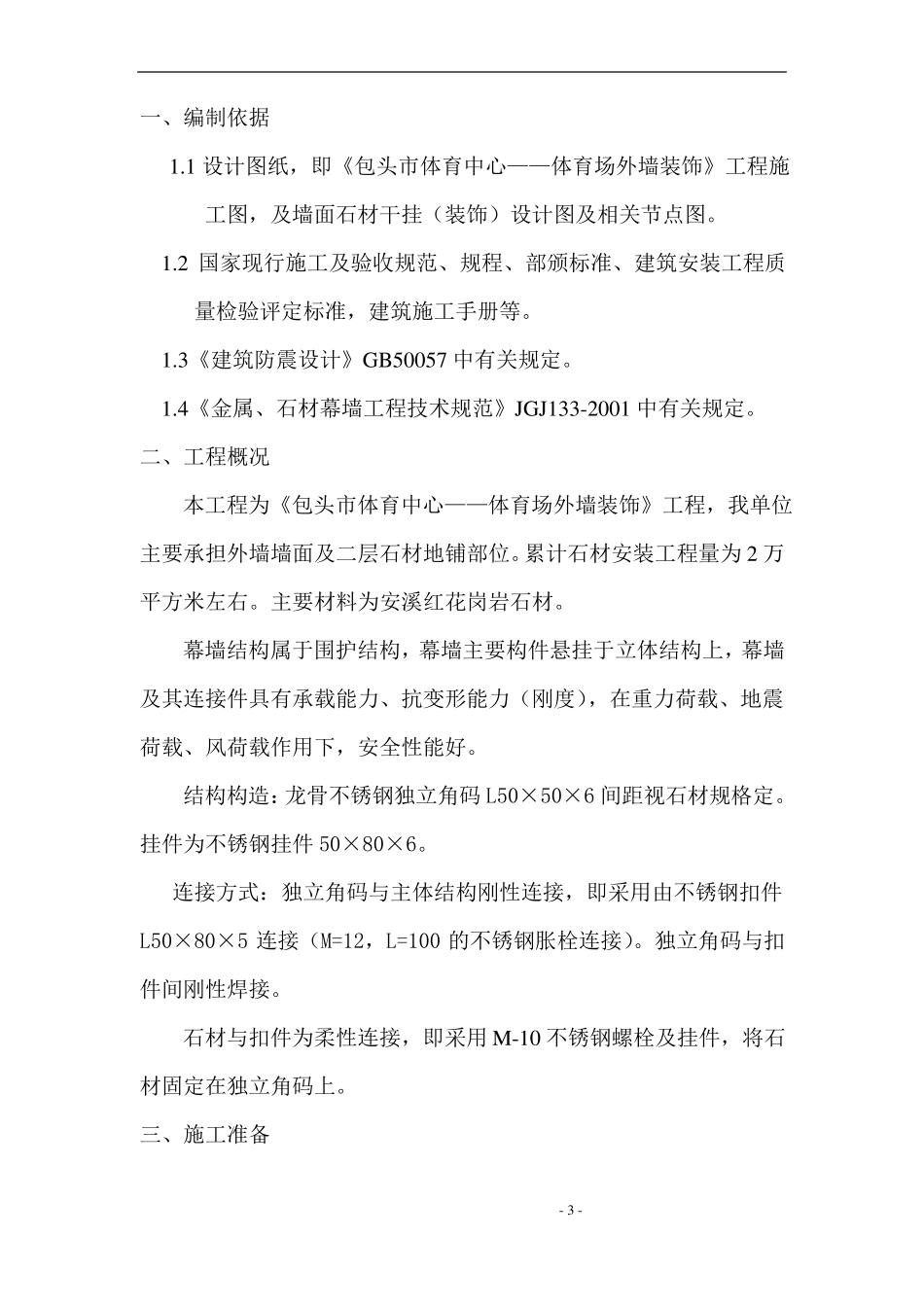

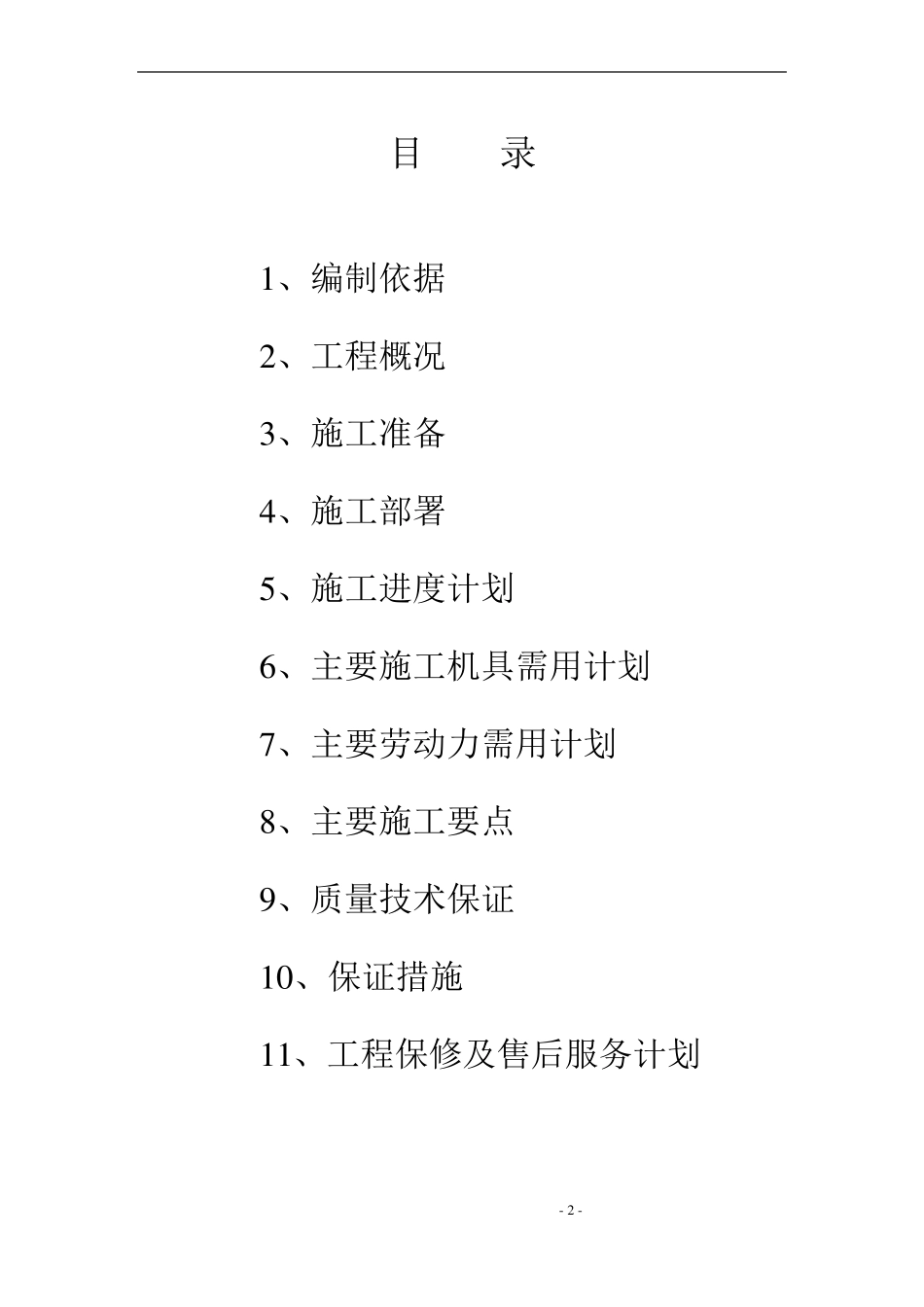

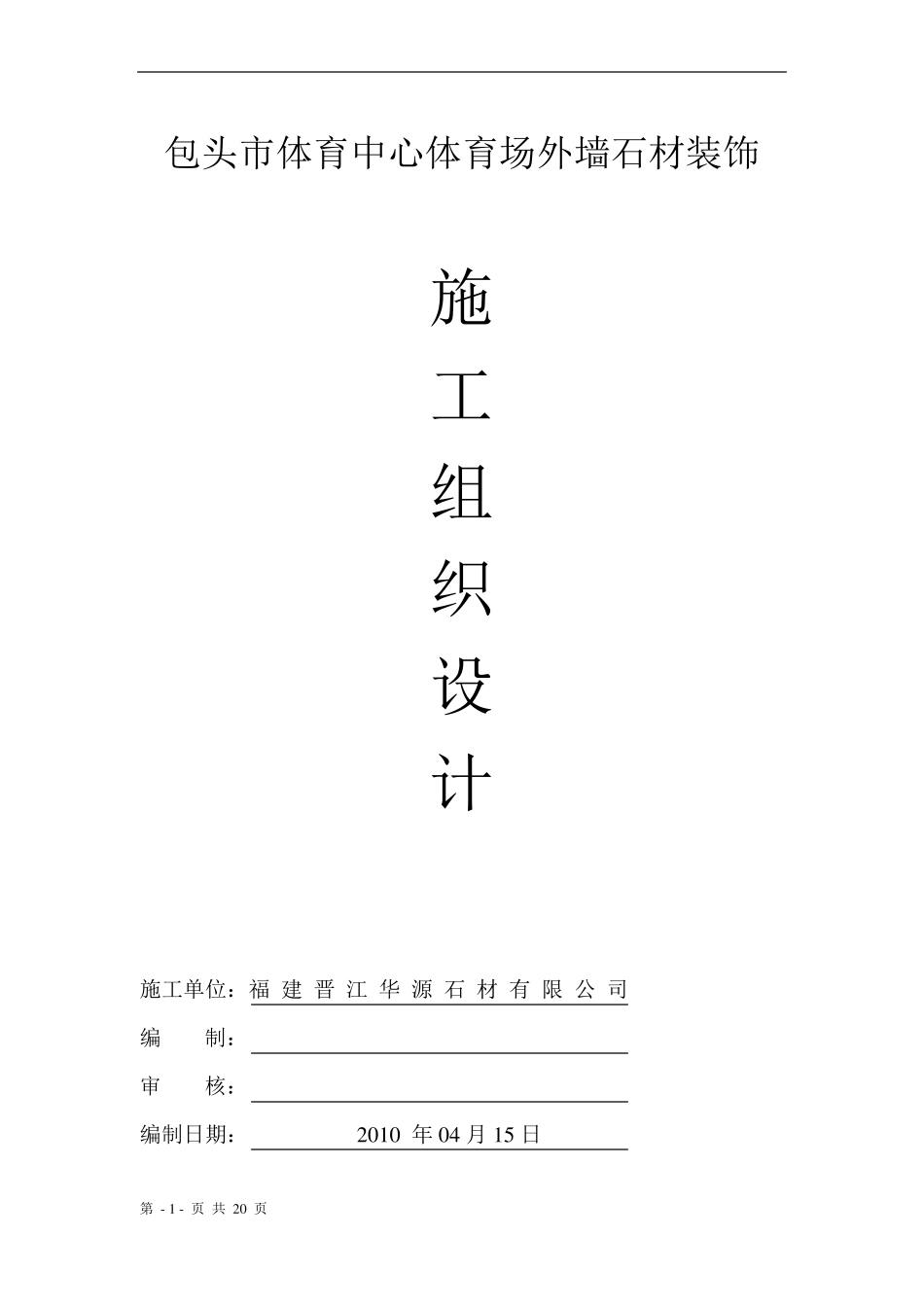

包头市体育中心体育场外墙石材装饰施工组织设计施工单位:福 建 晋 江 华 源 石 材 有 限 公 司编制:审核:编制日期:2010 年 04 月 15 日第 - 1 - 页 共 20 页目录1、编制依据2、工程概况3、施工准备4、施工部署5、施工进度计划6、主要施工机具需用计划7、主要劳动力需用计划8、主要施工要点9、质量技术保证10、保证措施11、工程保修及售后服务计划- 2 -一、编制依据1.1 设计图纸,即《包头市体育中心——体育场外墙装饰》工程施工图,及墙面石材干挂(装饰)设计图及相关节点图。1.2 国家现行施工及验收规范、规程、部颁标准、建筑安装工程质量检验评定标准,建筑施工手册等。1.3《建筑防震设计》GB50057 中有关规定。1.4《金属、石材幕墙工程技术规范》JGJ133-2001 中有关规定。二、工程概况本工程为《包头市体育中心——体育场外墙装饰》工程,我单位主要承担外墙墙面及二层石材地铺部位。累计石材安装工程量为 2 万平方米左右。主要材料为安溪红花岗岩石材。幕墙结构属于围护结构,幕墙主要构件悬挂于立体结构上,幕墙及其连接件具有承载能力、抗变形能力(刚度),在重力荷载、地震荷载、风荷载作用下,安全性能好。结构构造:龙骨不锈钢独立角码 L50×50×6 间距视石材规格定。挂件为不锈钢挂件 50×80×6。连接方式:独立角码与主体结构刚性连接,即采用由不锈钢扣件L50×80×5 连接(M=12,L=100 的不锈钢胀栓连接)。独立角码与扣件间刚性焊接。石材与扣件为柔性连接,即采用 M-10 不锈钢螺栓及挂件,将石材固定在独立角码上。三、施工准备- 3 -3.1 作业条件3.1.1 由甲方提供并搭好外脚手架并通过验收,每个操作面满铺脚手板,架体距墙大于 350mm。3.1.2 每层施工用电有保证,设一专用配电箱。3.1.4 预留孔洞及排水管应处理完毕,并有保护措施,门窗洞口中心线已弹好。3.1.5±0.000 标高及各施工层+1.000 线已提供准确. 3.2 施工准备 3.2.1 测量出墙、檐口、柱的实际尺寸,轴线、柱子中心线,柱子之间的距离,测量出墙体、窗间墙、檐口、柱子、上下拉水平通线、吊垂直线后的实际尺寸,然后确定出石材边线,依次计算出石材的排列分块尺寸。 3.2.2 根据确定的实际规格尺寸,在排板计算时将板缝宽度计算在内,然后绘出分块图与节点图,进行编号作为以后安装的依据。 3.2.3 检查和校对基层上的预留孔洞,预埋管线是否符合要求.如有遗漏、错位及时更正3.2.4 对板材进行挑选试拼,注意色...
