平衡式压力比例混合装置使用安装说明

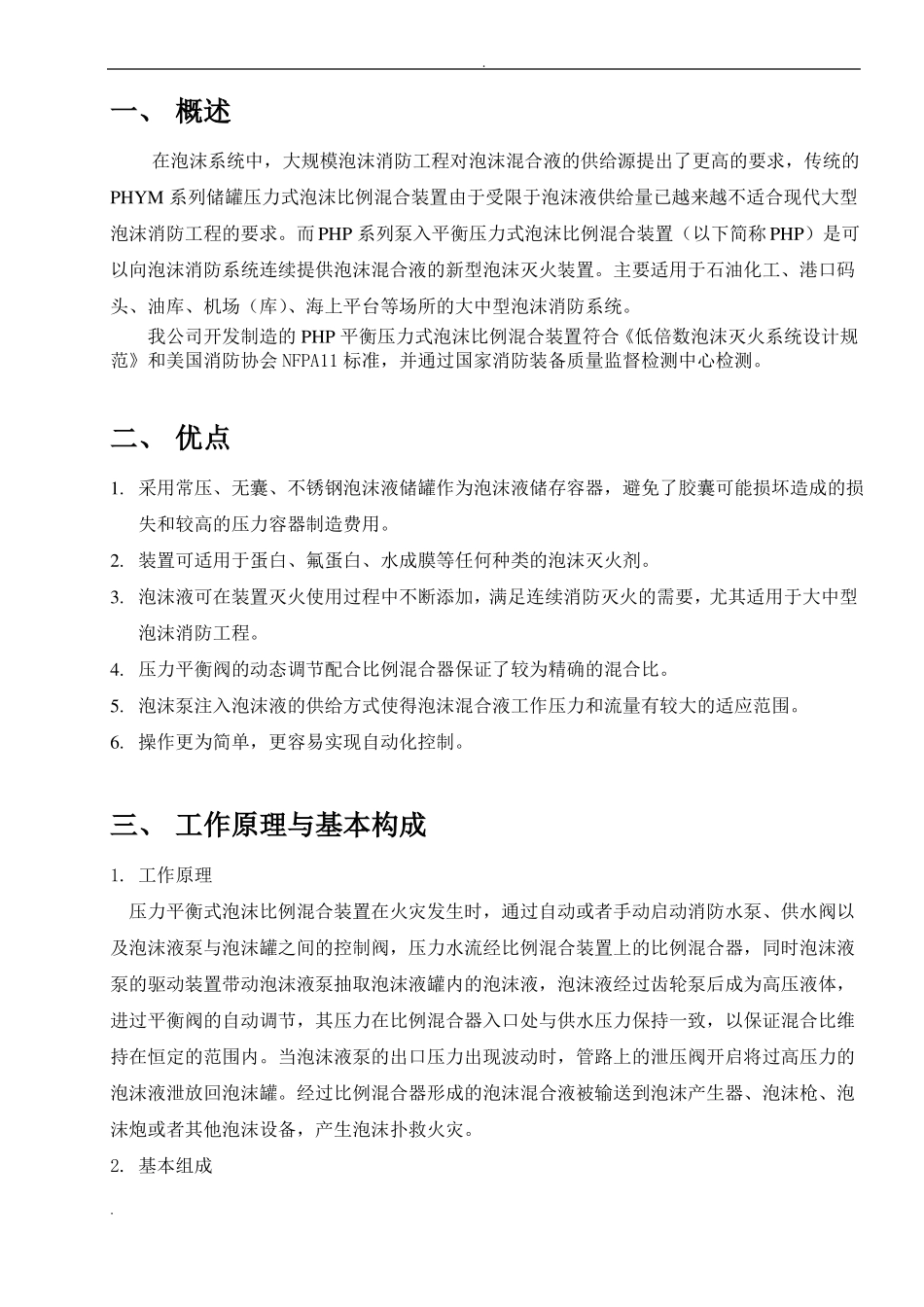

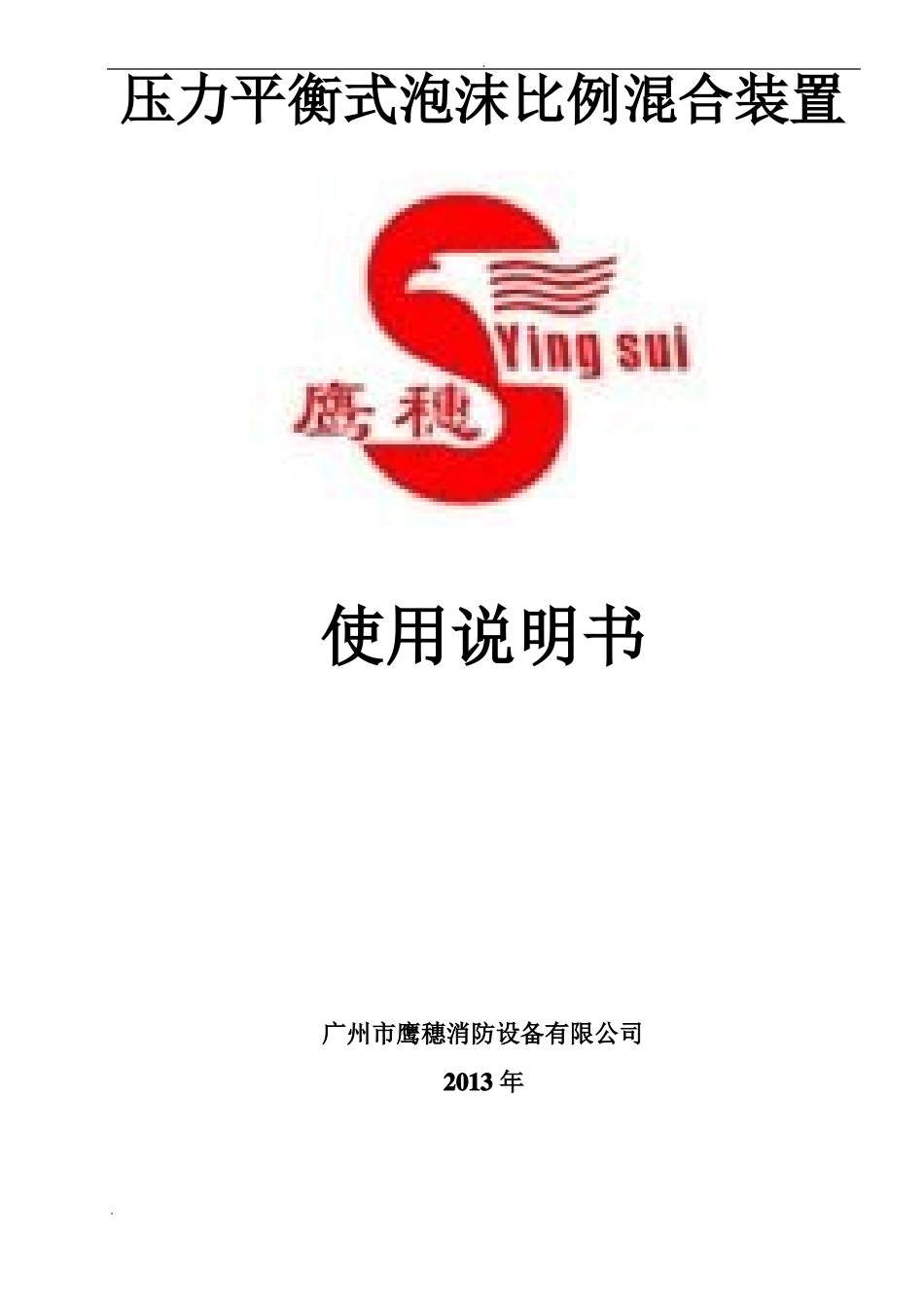

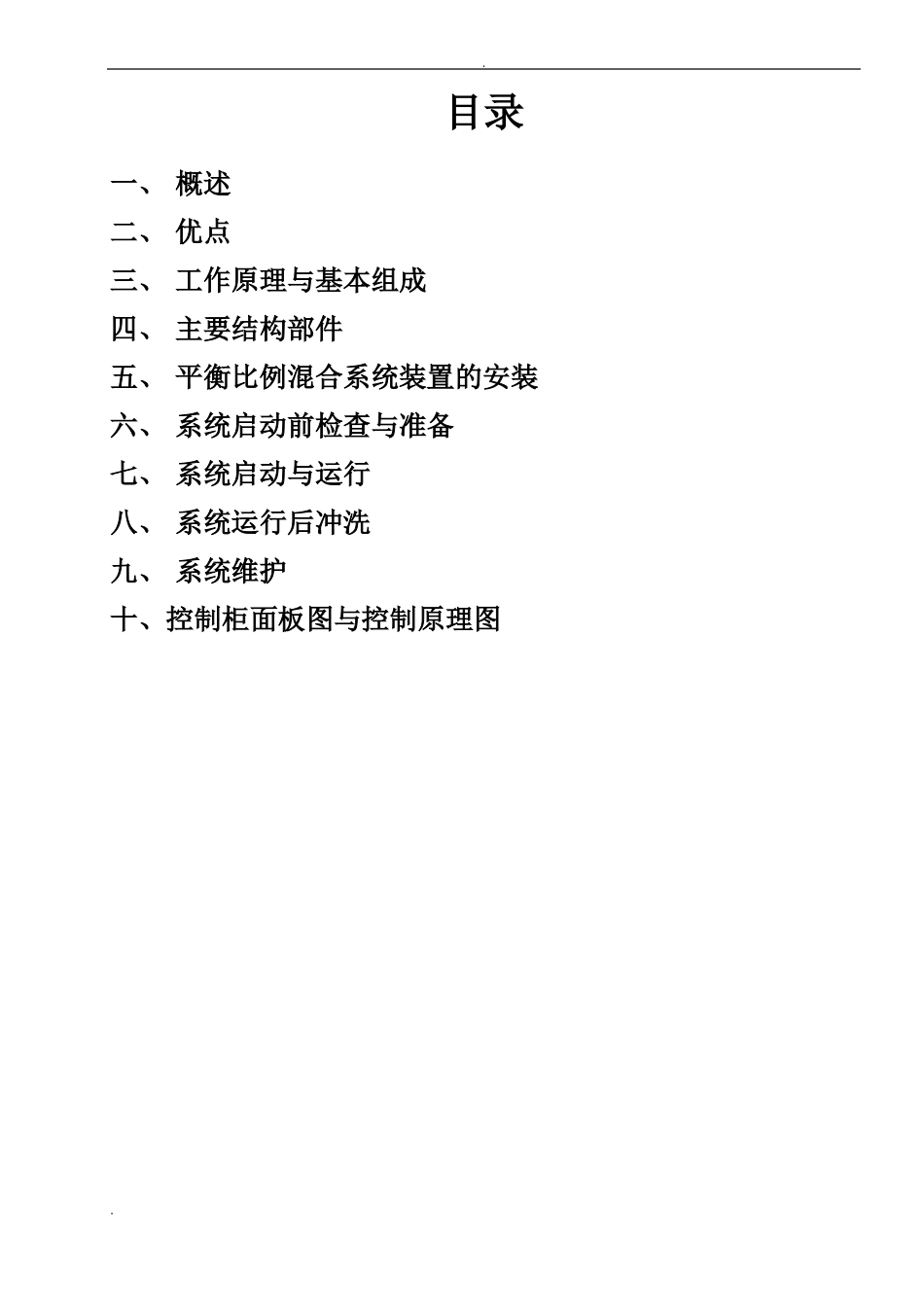

.压力平衡式泡沫比例混合装置.使用说明书广州市鹰穗消防设备有限公司2013 年.目录一、 概述二、 优点三、 工作原理与基本组成四、 主要结构部件五、 平衡比例混合系统装置的安装六、 系统启动前检查与准备七、 系统启动与运行八、 系统运行后冲洗九、 系统维护十、控制柜面板图与控制原理图..一、 概述在泡沫系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的PHYM 系列储罐压力式泡沫比例混合装置由于受限于泡沫液供给量已越来越不适合现代大型泡沫消防工程的要求。而 PHP 系列泵入平衡压力式泡沫比例混合装置（以下简称 PHP）是可以向泡沫消防系统连续提供泡沫混合液的新型泡沫灭火装置。主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。我公司开发制造的 PHP 平衡压力式泡沫比例混合装置符合《低倍数泡沫灭火系统设计规范》和美国消防协会 NFPA11 标准，并通过国家消防装备质量监督检测中心检测。二、 优点1. 采用常压、无囊、不锈钢泡沫液储罐作为泡沫液储存容器，避免了胶囊可能损坏造成的损失和较高的压力容器制造费用。2. 装置可适用于蛋白、氟蛋白、水成膜等任何种类的泡沫灭火剂。3. 泡沫液可在装置灭火使用过程中不断添加，满足连续消防灭火的需要，尤其适用于大中型泡沫消防工程。4. 压力平衡阀的动态调节配合比例混合器保证了较为精确的混合比。5. 泡沫泵注入泡沫液的供给方式使得泡沫混合液工作压力和流量有较大的适应范围。6. 操作更为简单，更容易实现自动化控制。三、 工作原理与基本构成1. 工作原理压力平衡式泡沫比例混合装置在火灾发生时，通过自动或者手动启动消防水泵、供水阀以及泡沫液泵与泡沫罐之间的控制阀，压力水流经比例混合装置上的比例混合器，同时泡沫液泵的驱动装置带动泡沫液泵抽取泡沫液罐内的泡沫液，泡沫液经过齿轮泵后成为高压液体，进过平衡阀的自动调节，其压力在比例混合器入口处与供水压力保持一致，以保证混合比维持在恒定的范围内。当泡沫液泵的出口压力出现波动时，管路上的泄压阀开启将过高压力的泡沫液泄放回泡沫罐。经过比例混合器形成的泡沫混合液被输送到泡沫产生器、泡沫枪、泡沫炮或者其他泡沫设备，产生泡沫扑救火灾。2. 基本组成..平衡式比例混合装置通常由泡沫液储罐、泡沫液泵、比例混合器、平衡阀、压力传感器、阀门、过滤器、控制柜以及管道等组成。泡沫液泵、平衡阀和比例混合器是平衡式比...
