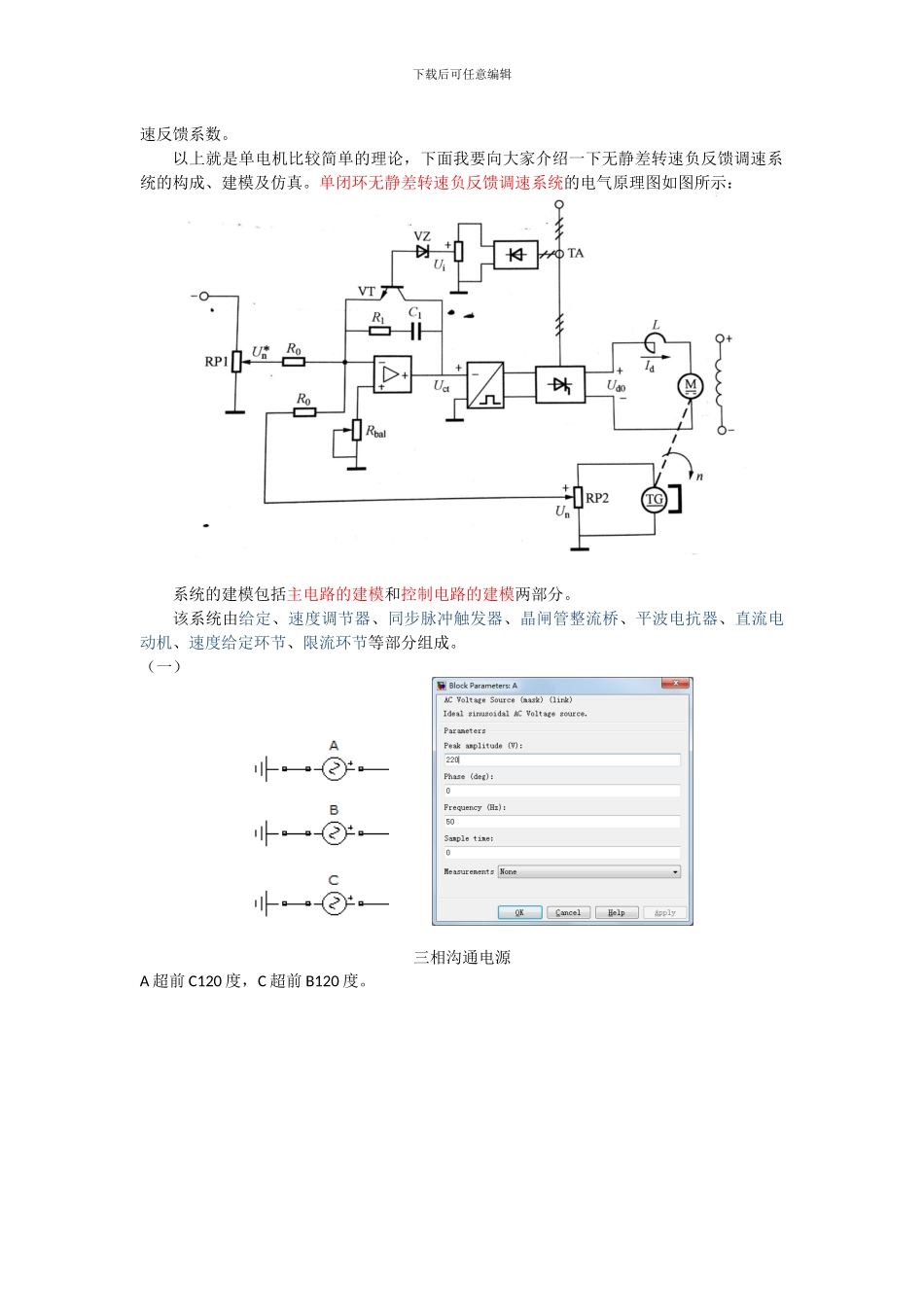

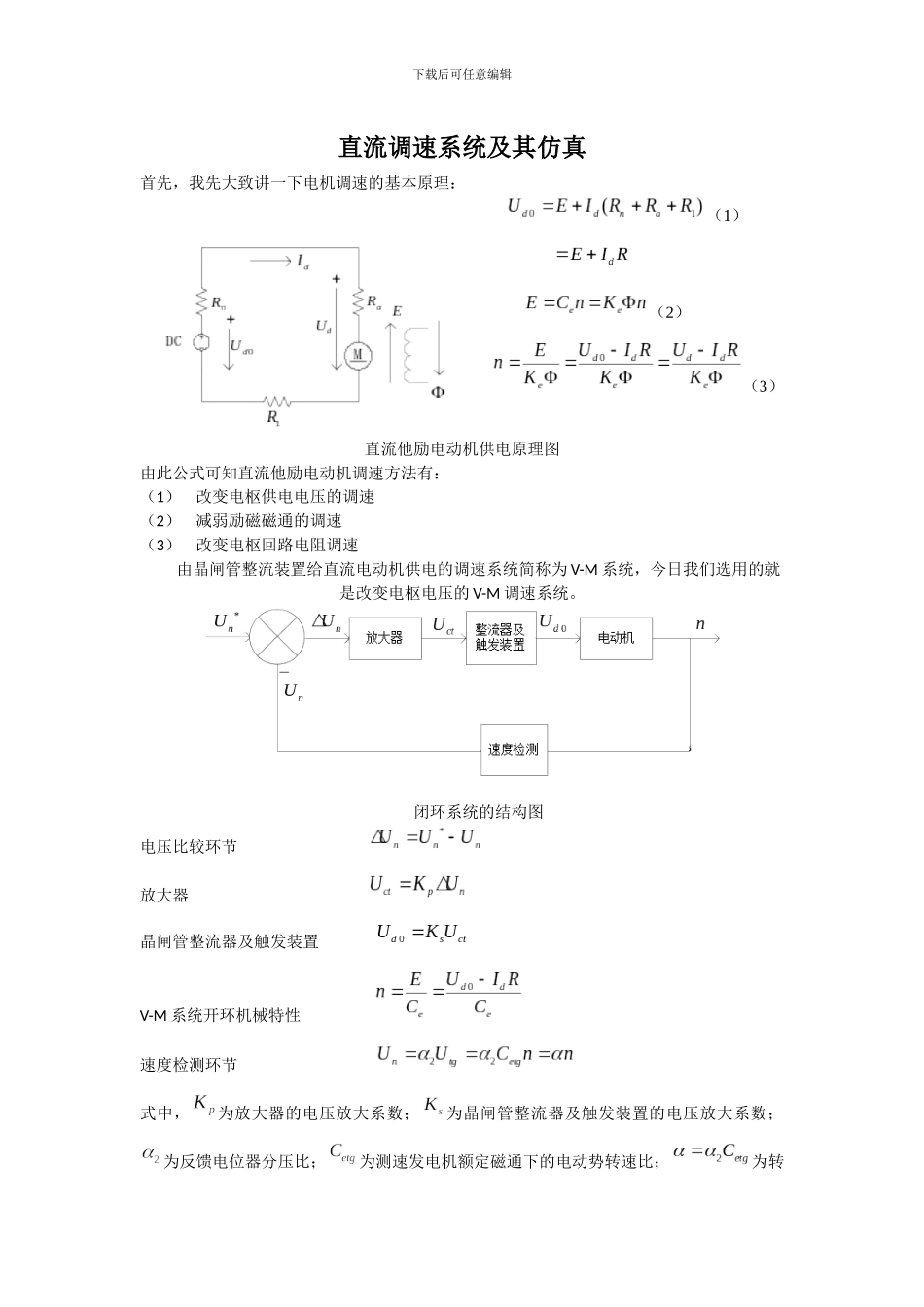

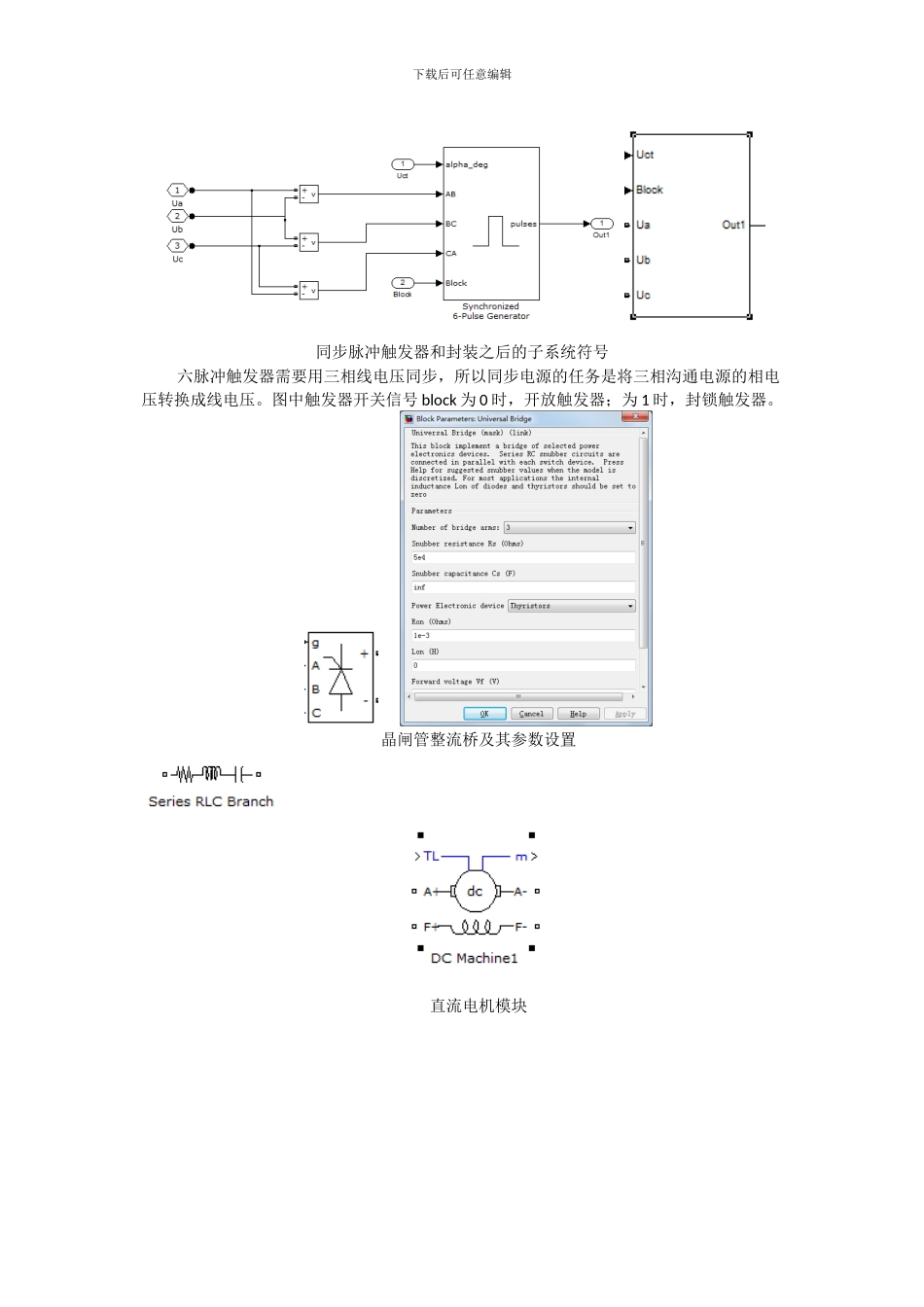

下载后可任意编辑直流调速系统及其仿真首先，我先大致讲一下电机调速的基本原理：（1） （2） （3）直流他励电动机供电原理图由此公式可知直流他励电动机调速方法有：（1）改变电枢供电电压的调速（2）减弱励磁磁通的调速（3）改变电枢回路电阻调速由晶闸管整流装置给直流电动机供电的调速系统简称为 V-M 系统，今日我们选用的就是改变电枢电压的 V-M 调速系统。闭环系统的结构图电压比较环节 放大器 晶闸管整流器及触发装置 V-M 系统开环机械特性 速度检测环节 式中，为放大器的电压放大系数；为晶闸管整流器及触发装置的电压放大系数；为反馈电位器分压比；为测速发电机额定磁通下的电动势转速比；为转下载后可任意编辑速反馈系数。以上就是单电机比较简单的理论，下面我要向大家介绍一下无静差转速负反馈调速系统的构成、建模及仿真。单闭环无静差转速负反馈调速系统的电气原理图如图所示：系统的建模包括主电路的建模和控制电路的建模两部分。该系统由给定、速度调节器、同步脉冲触发器、晶闸管整流桥、平波电抗器、直流电动机、速度给定环节、限流环节等部分组成。（一） 三相沟通电源A 超前 C120 度，C 超前 B120 度。下载后可任意编辑同步脉冲触发器和封装之后的子系统符号六脉冲触发器需要用三相线电压同步，所以同步电源的任务是将三相沟通电源的相电压转换成线电压。图中触发器开关信号 block 为 0 时，开放触发器；为 1 时，封锁触发器。 晶闸管整流桥及其参数设置 直流电机模块下载后可任意编辑PID 模块及其参数设置PI 的控制器可以通过现有的 PID 模块进行设置。 限幅器模块及其参数设置通过对参数变化范围的探究而知：在单闭环无静差系统中，当在 110~207 范围内变化时，同步脉冲触发器能够正常工作；当为 110 时，对应的整流桥输出电压最大；而；而 207 对应的输出电压最小。为此，我们将限幅器的上、下限幅值设置为[97,0],用加法器加上偏置“-207”后调整为[-110,-207],再经反相器转换为[110,207]。这样通过限幅器、偏置、反向器等模块的应用，就可将速度调节器的输出限制在使用同步脉冲触发器能够正常工作的范围之内了。下载后可任意编辑系统的给定信号设置为 150rad/s,=2，=40，平波电抗器电感 5e-3H，其他的参数和上一系统的参数一样。（二）仿真中所选择的算法为 ode23s，仿真 start time 设为 0，Stop time 设为 3。（三）当建模和参数设置完成后，即可开始进行仿真。单闭环...
