基于FPGA的视频的采集、处理和显示

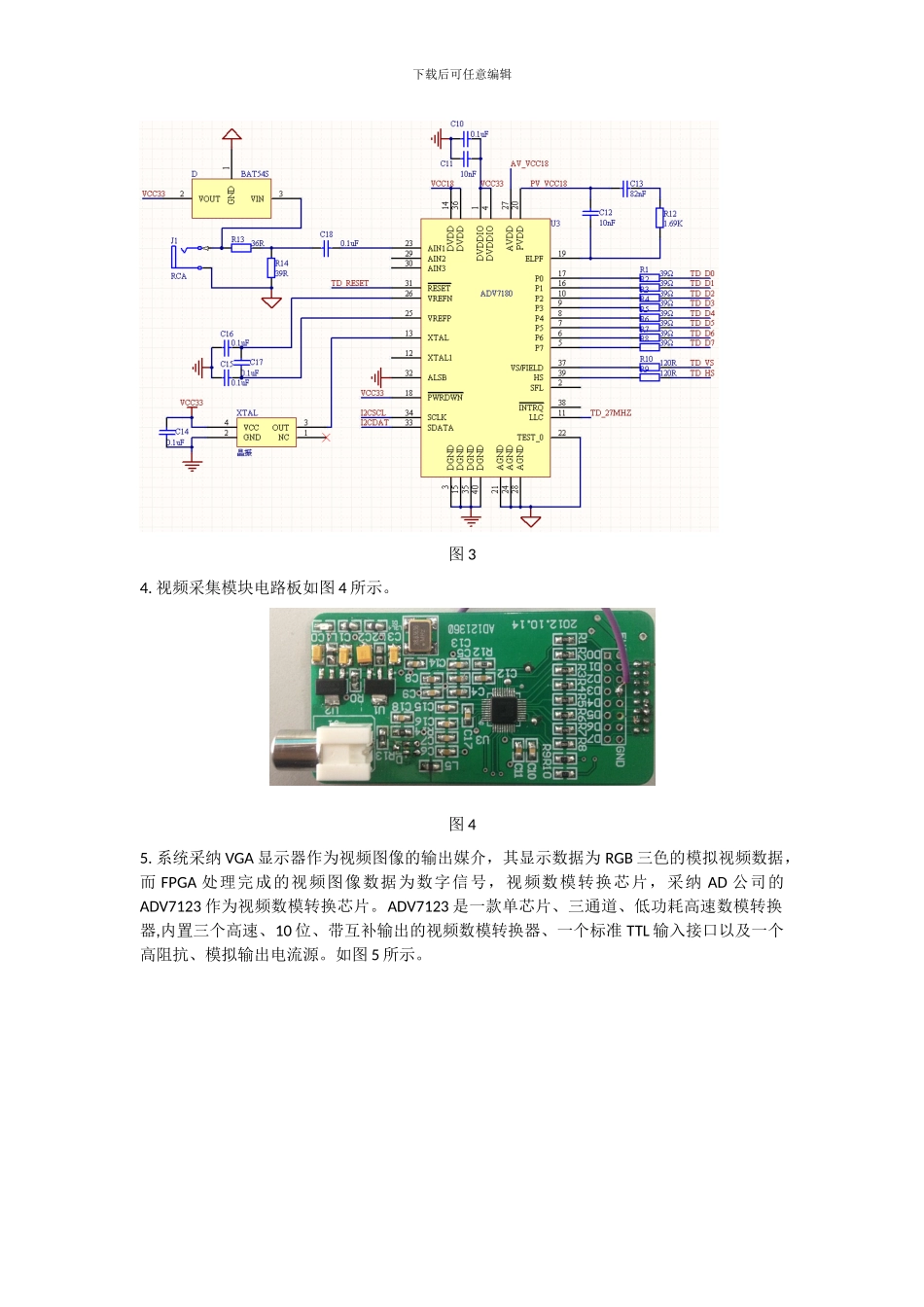

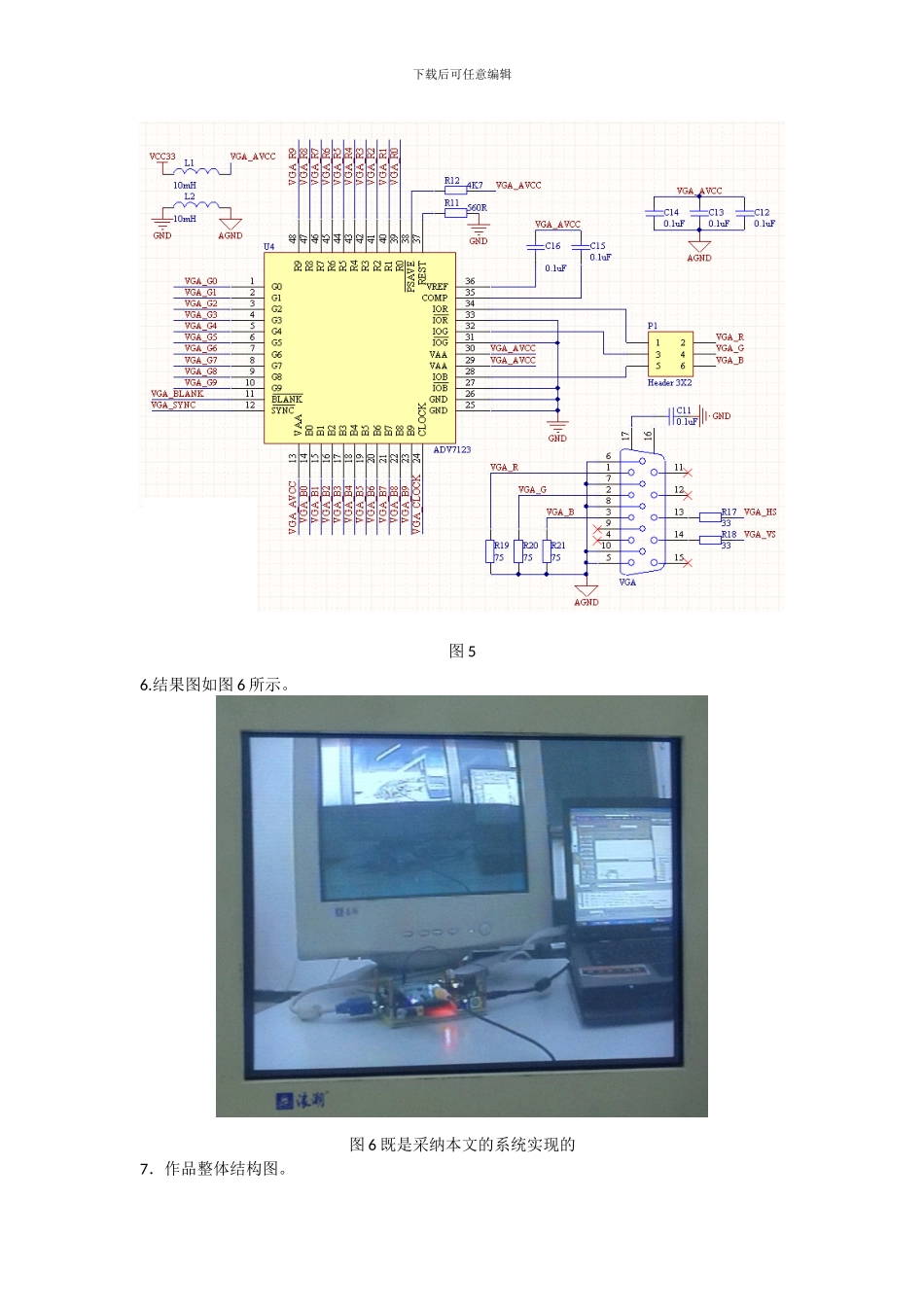

图 像 预处 理 模块FPGA显示器视频数模转换芯片视频显示控制模块视频捕获模块视频解码芯片摄像头SRAM芯片SRAM芯片下载后可任意编辑基于 FPGA 的视频的采集、处理和显示1.利用 FPGA 开发板及其外部电路是实现 PAL 制式到 VGA 制式的转换。系统框图如图 1 所示。图 12.摄像头采纳的是 CCD 摄像头以其感光性好、灵敏度高、信噪比高、抗干扰能力强等优点成为本文采集模块的首选，其输出格式为 PAL（Phase Alteration Line 逐行倒相）制式的复合模拟信号。标准的 PAL 视频信号图像输出频率为 50Hz，即每秒视频显示 50 帧。显示一行数据所需的时间为 64μs。图 2 给出采纳的 CCD 摄像头模块。图 23、 视频解码芯片，即 AD 转换。ADV7180 是一种多用途的单芯片多格式视频解码器。电路图如图 3 所示。下载后可任意编辑图 34. 视频采集模块电路板如图 4 所示。图 45. 系统采纳 VGA 显示器作为视频图像的输出媒介，其显示数据为 RGB 三色的模拟视频数据，而 FPGA 处理完成的视频图像数据为数字信号，视频数模转换芯片，采纳 AD 公司的ADV7123 作为视频数模转换芯片。ADV7123 是一款单芯片、三通道、低功耗高速数模转换器,内置三个高速、10 位、带互补输出的视频数模转换器、一个标准 TTL 输入接口以及一个高阻抗、模拟输出电流源。如图 5 所示。下载后可任意编辑图 56.结果图如图 6 所示。图 6 既是采纳本文的系统实现的7．作品整体结构图。下载后可任意编辑
