基于PLC、称重模块、触摸屏的工业配料自动控制

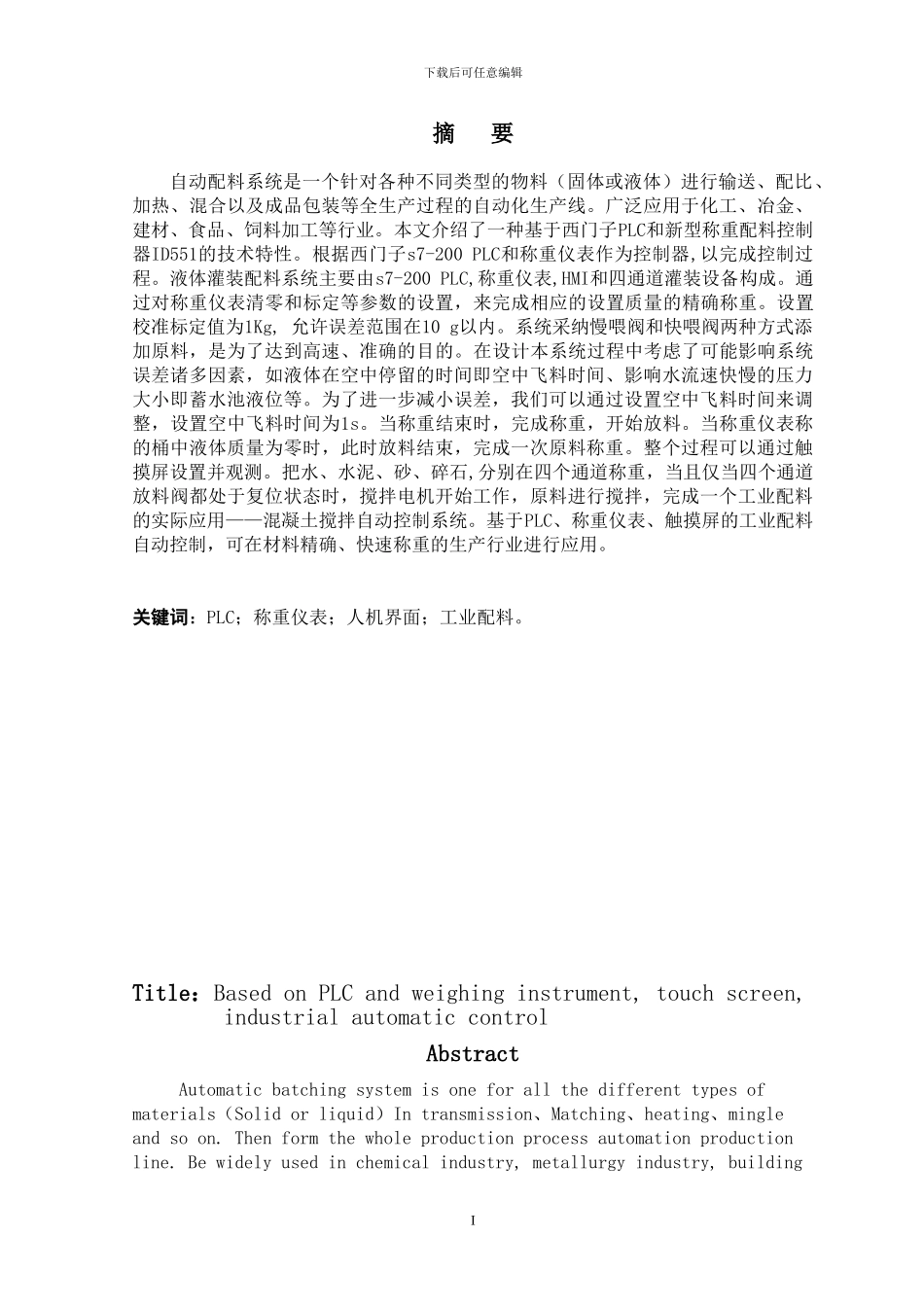

基于PLC、称重模块、触摸屏的工业配料自动控制_第1页
1/46

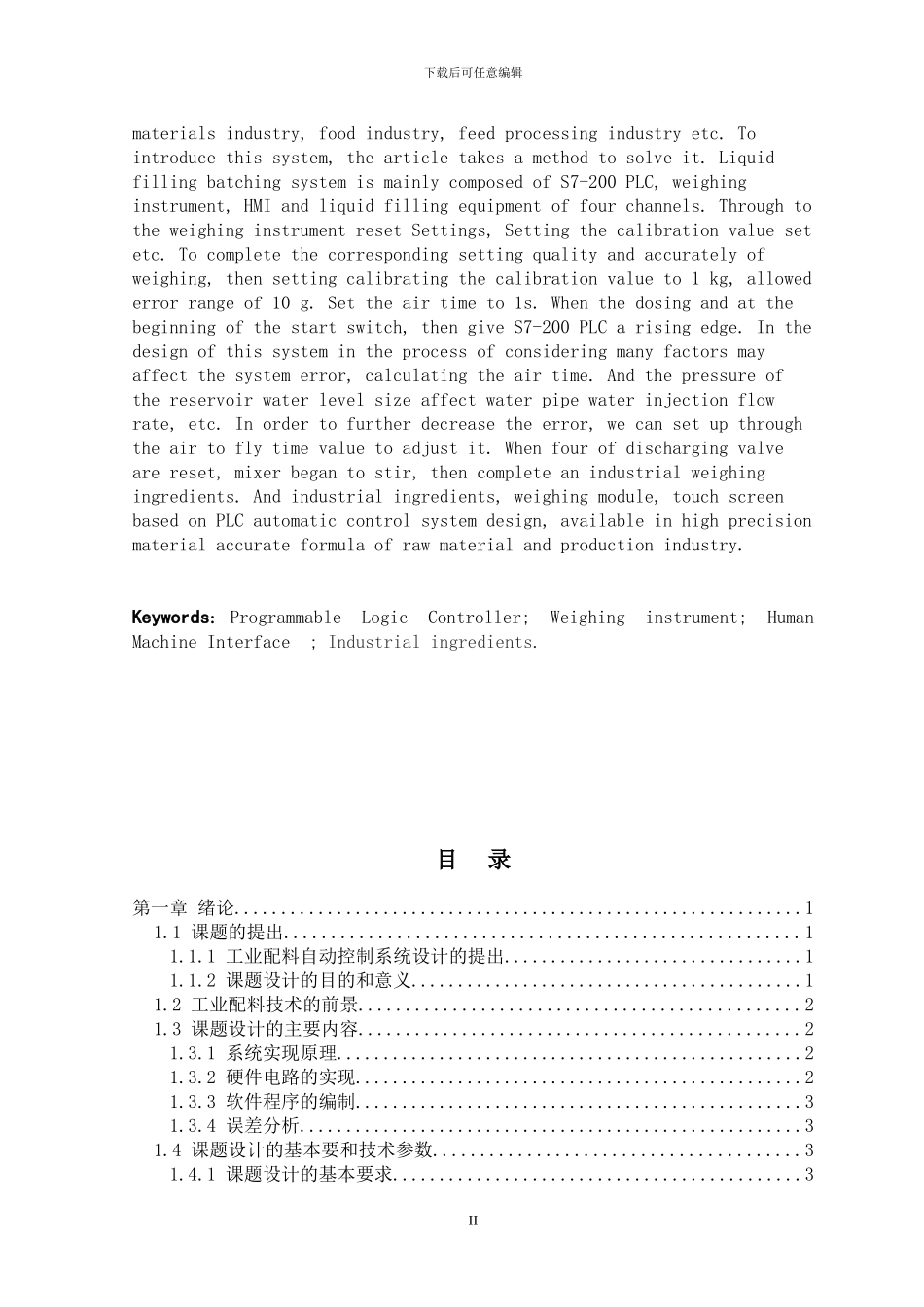

基于PLC、称重模块、触摸屏的工业配料自动控制_第2页
2/46

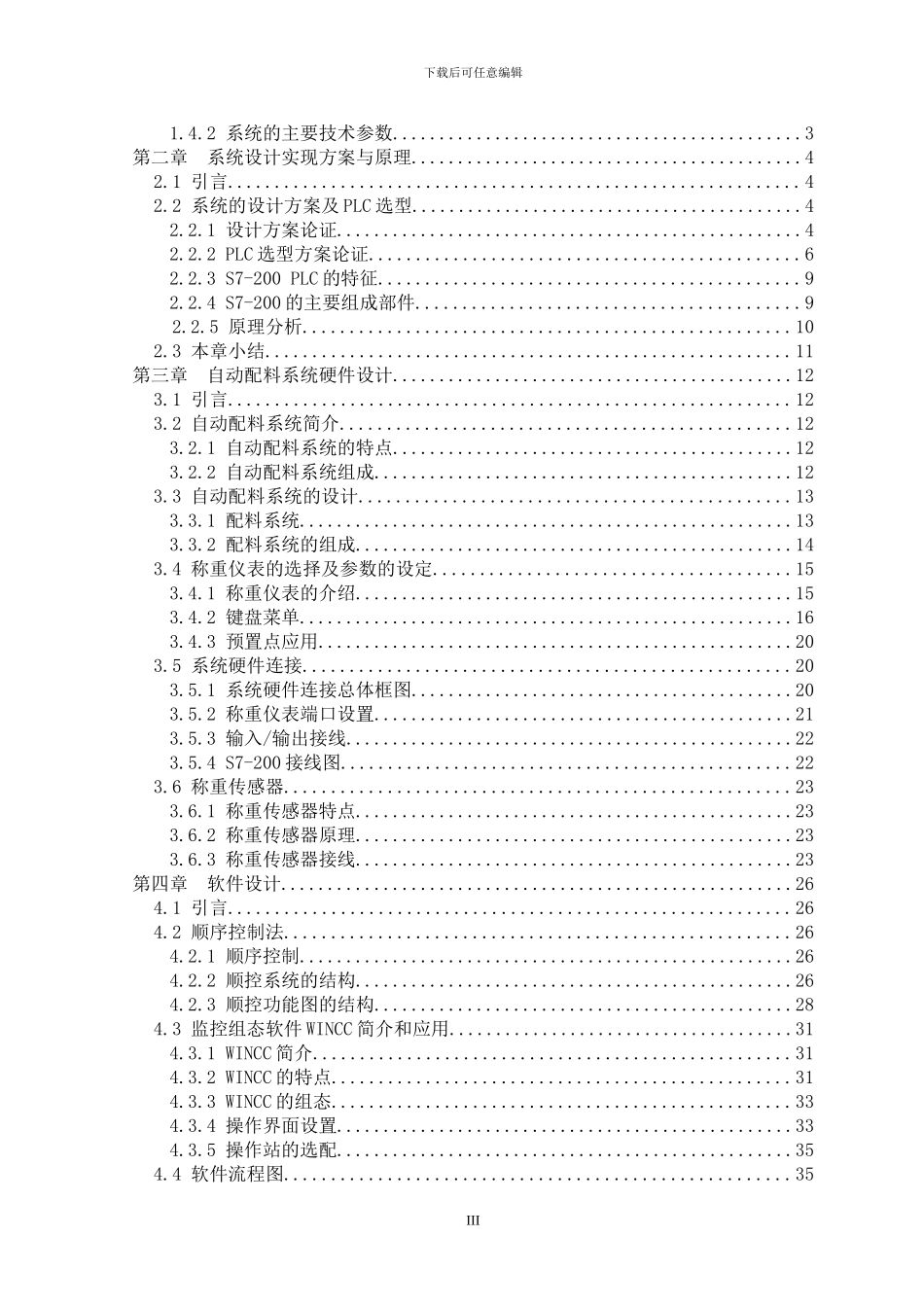

基于PLC、称重模块、触摸屏的工业配料自动控制_第3页
3/46
I下载后可任意编辑摘 要自动配料系统是一个针对各种不同类型的物料(固体或液体)进行输送、配比、加热、混合以及成品包装等全生产过程的自动化生产线。广泛应用于化工、冶金、建材、食品、饲料加工等行业。本文介绍了一种基于西门子PLC和新型称重配料控制器ID551的技术特性。根据西门子s7-200 PLC和称重仪表作为控制器,以完成控制过程。液体灌装配料系统主要由s7-200 PLC,称重仪表,HMI和四通道灌装设备构成。通过对称重仪表清零和标定等参数的设置,来完成相应的设置质量的精确称重。设置校准标定值为1Kg, 允许误差范围在10 g以内。系统采纳慢喂阀和快喂阀两种方式添加原料,是为了达到高速、准确的目的。在设计本系统过程中考虑了可能影响系统误差诸多因素,如液体在空中停留的时间即空中飞料时间、影响水流速快慢的压力大小即蓄水池液位等。为了进一步减小误差,我们可以通过设置空中飞料时间来调整,设置空中飞料时间为1s。当称重结束时,完成称重,开始放料。当称重仪表称的桶中液体质量为零时,此时放料结束,完成一次原料称重。整个过程可以通过触摸屏设置并观测。把水、水泥、砂、碎石,分别在四个通道称重,当且仅当四个通道放料阀都处于复位状态时,搅拌电机开始工作,原料进行搅拌,完成一个工业配料的实际应用——混凝土搅拌自动控制系统。基于PLC、称重仪表、触摸屏的工业配料自动控制,可在材料精确、快速称重的生产行业进行应用。关键词:PLC;称重仪表;人机界面;工业配料。Title:Based on PLC and weighing instrument, touch screen, industrial automatic controlAbstractAutomatic batching system is one for all the different types of materials(Solid or liquid)In transmission、Matching、heating、mingle and so on. Then form the whole production process automation production line. Be widely used in chemical industry, metallurgy industry, building II下载后可任意编辑materials industry, food industry, feed processing industry etc. To introduce this system, the article takes a method to solve it. Liquid filling batching system is mainly composed of S7-200 PLC, weighing instrument, HMI and liquid filling equipment of four channels. Through to the weighing instrument reset...
