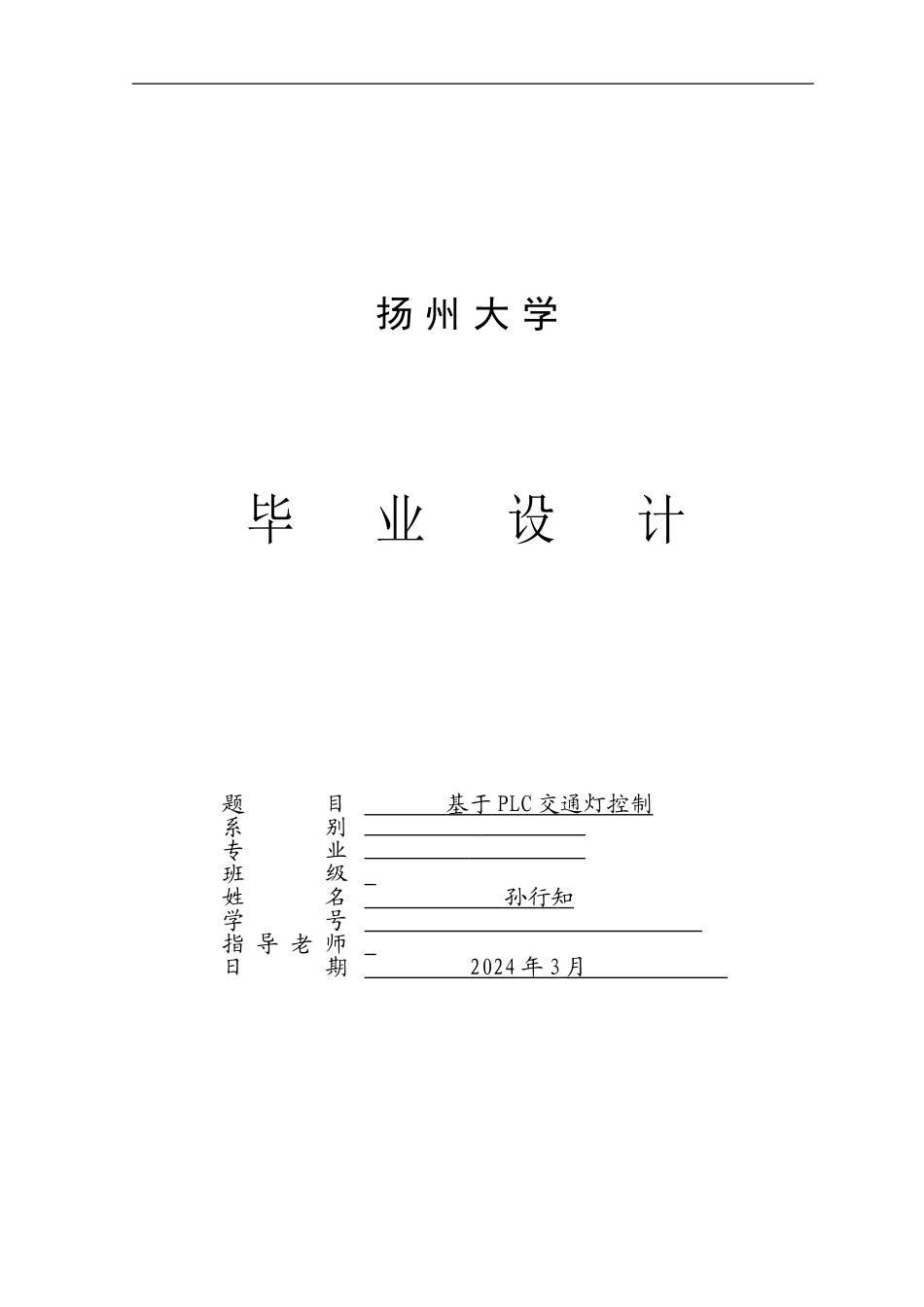

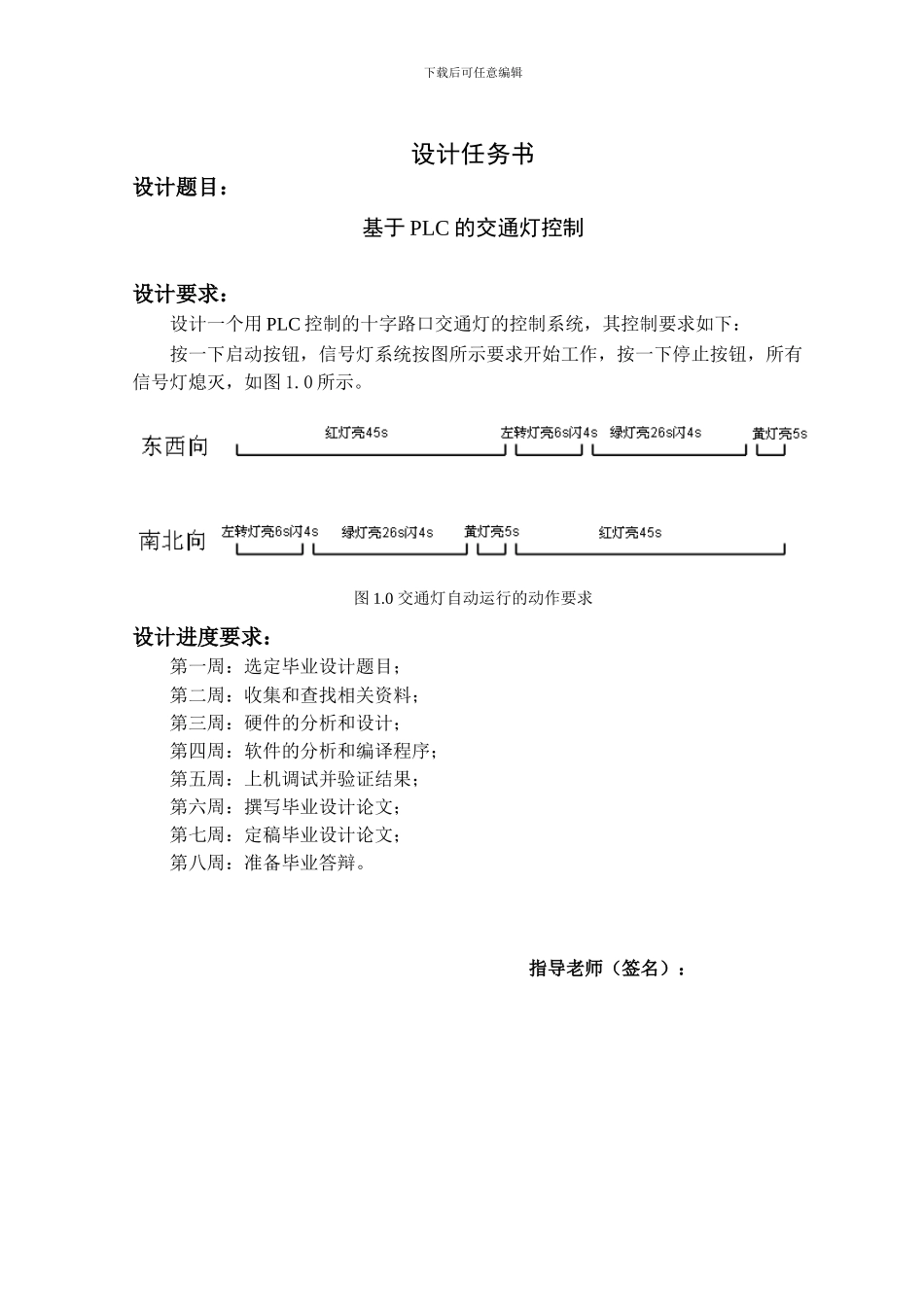

扬 州 大 学毕 业 设 计 题目 基于 PLC 交通灯控制 系别 专业 班级 姓名 孙行知 学号 指 导 老 师 日期 2024 年 3 月 下载后可任意编辑下载后可任意编辑设计任务书设计题目：基于 PLC 的交通灯控制设计要求：设计一个用 PLC 控制的十字路口交通灯的控制系统，其控制要求如下：按一下启动按钮，信号灯系统按图所示要求开始工作，按一下停止按钮，所有信号灯熄灭，如图 1.0 所示。图 1.0 交通灯自动运行的动作要求设计进度要求：第一周：选定毕业设计题目； 第二周：收集和查找相关资料；第三周：硬件的分析和设计；第四周：软件的分析和编译程序；第五周：上机调试并验证结果；第六周：撰写毕业设计论文；第七周：定稿毕业设计论文；第八周：准备毕业答辩。 指导老师（签名）： 摘 要交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。为了实现交通道路的管理，力求交通管理先进性、科学化。用可编程控制器实现交通管制的控制系统，以及该系统软、硬件设计方法，实验证明该系统实现简单、经济，能够有效地疏导交通，提高交通路口的通行能力。分析了现代城市交通控制与管理问题的现状，结合交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单有用的城市交通灯控制系统应用于交通管理中，随着科技的进展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的作用更加突出特别是由 PLC 实现的控制系统，普遍采纳依据继电接触器控制系统电气原理图编制的梯形图语言进行程序设计，结构简单，抗干扰能力强，运行稳定可靠，可方便地设置定时时间，编程容易，功能扩展方便，修改灵活等，并且有完善的自诊断和显示功能，维修工作极为简单因此现在越来越多地将PLC 应用于交通灯系统中。同时，PLC 本身还具有通讯联网功能，将同一条道路上的信号灯组成一局域网进行统一调度管理，可缩短车辆通行等候时间，实现科学化管理。关键词：交通灯，PLC，程序，设计目 录摘 要.................................................................II1 PLC 的特点及应用......................................................11.1 概述.................................................................11.2 PLC 的基本结构......................................................21.3 PLC 的特点..........................
