基于PLC和WINCC组态的步进电机的控制

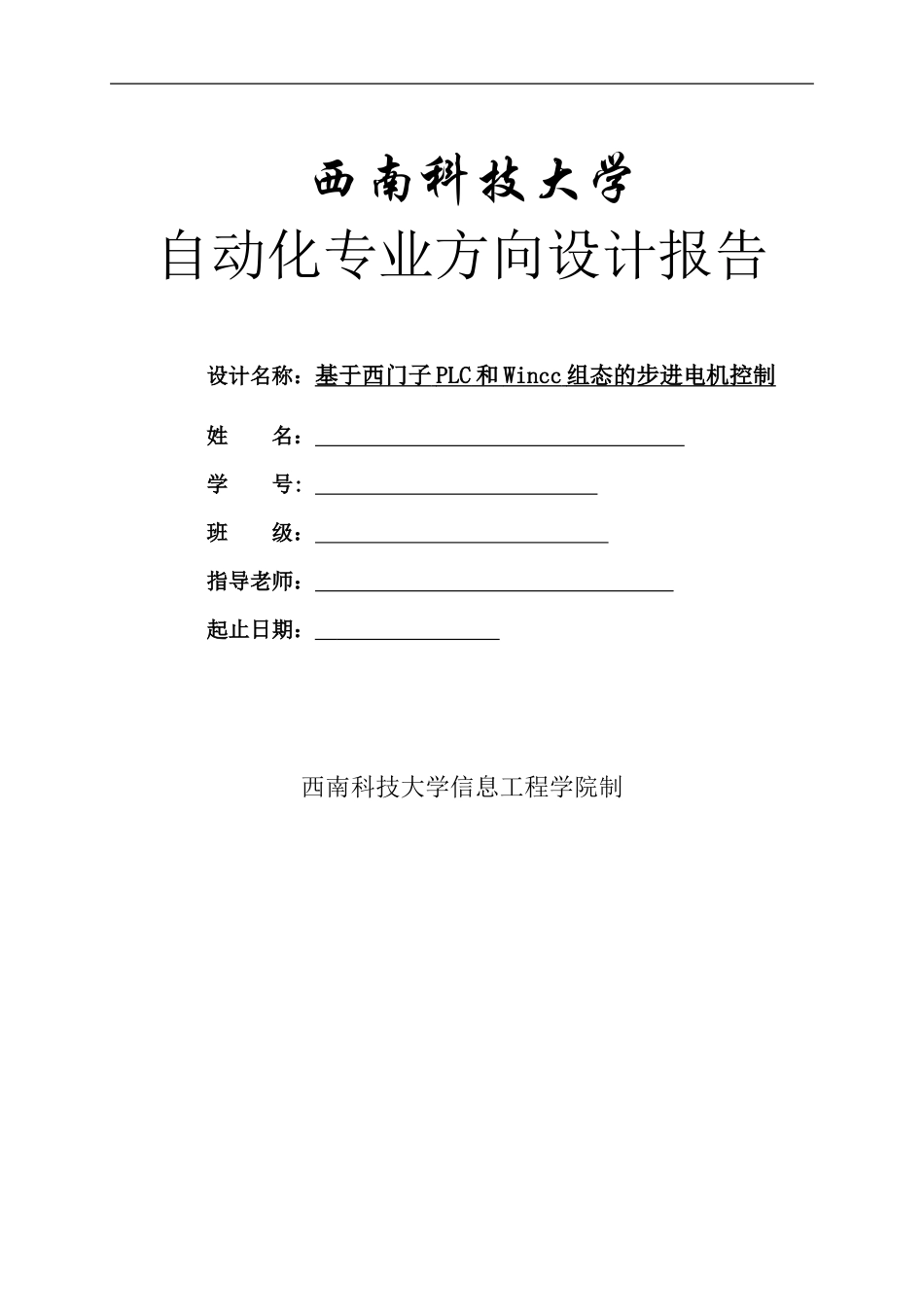

基于PLC和WINCC组态的步进电机的控制_第1页
1/14
基于PLC和WINCC组态的步进电机的控制_第2页
2/14

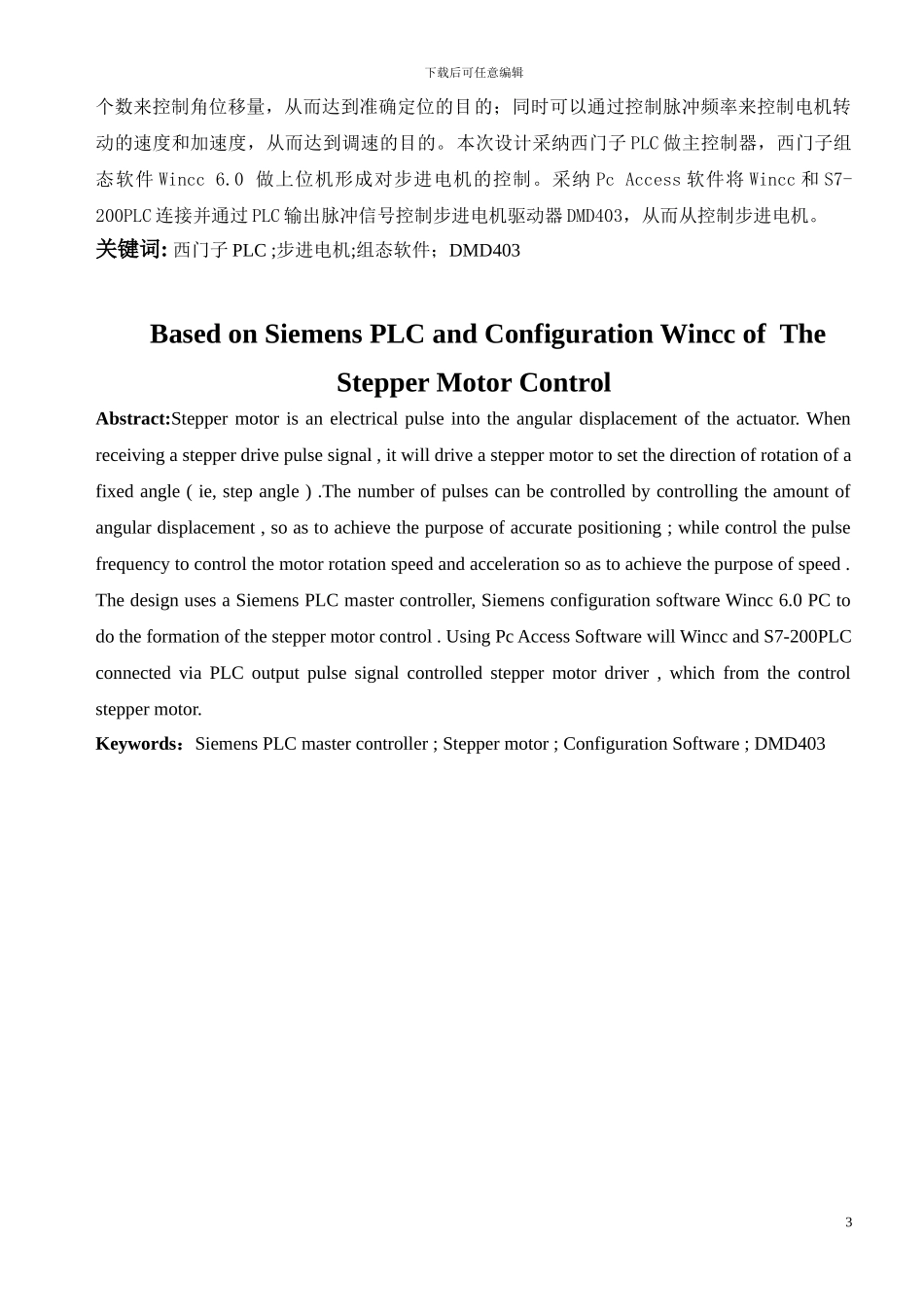

基于PLC和WINCC组态的步进电机的控制_第3页
3/14
西南科技大学自动化专业方向设计报告 设计名称:基于西门子 PLC 和 Wincc 组态的步进电机控制 姓 名: 学 号: 班 级: 指导老师: 起止日期: 西南科技大学信息工程学院制下载后可任意编辑方 向 设 计 任 务 书学生班级: 学生姓名: 学号:设计名称: 基于西门子 PLC 和 Wincc 组态的步进电机控制 起止日期: 指导老师: 设计要求:采纳西门子 PLC 做主控制器,西门子组态软件 Wincc 6.0 做上位机形成对步进电机的控制。采纳 Pc Access 软件将 Wincc 和 S7-200PLC 连接并通过 PLC 输出脉冲信号控制步进电机驱动器 DMD403,从而从控制步进电机。控制要求:(1)设计系统组态界面,能够设置步进电机的转速、步进电机启动的时间和停止的时间。(2)能够正确的连接 Wincc 和 PLC 之间的通信线缆,PLC 和步进电机驱动器之间的控制线。(3)组态界面输入参数有“电机转速”、“正转”“反转”等和“启动”“停止”等按钮,监控界面能够正确的监控系统的运行。(4)组态界面尽可能美观。方 向 设 计 学 生 日 志时间设计内容2024.10.15查阅有关步进电机和组态软件的资料2024.10.24熟悉 ACCESS 及 WINCC 组态软件2024.10.31使用步进电机,DMD403,继电器,开关电源等进行连接硬件2024.11.2编写 PLC 程序,使用 ACCESS 与 WINCC 组态软件来绘制操作界面2024.11.3将 WINCC 与 ACCESS 等和 PLC 实现通信2024.11.4在 WINCC 操作界面上控制电机并调试程序2024.11.5整理文档并编写设计报告基于西门子 PLC 和 Wincc 组态的步进电机控制摘要:步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(即步进角)。可以通过控制脉冲2下载后可任意编辑个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。本次设计采纳西门子 PLC 做主控制器,西门子组态软件 Wincc 6.0 做上位机形成对步进电机的控制。采纳 Pc Access 软件将 Wincc 和 S7-200PLC 连接并通过 PLC 输出脉冲信号控制步进电机驱动器 DMD403,从而从控制步进电机。关键词: 西门子 PLC ;步进电机;组态软件;DMD403Based on Siemens PLC and Configuration Wincc of The Stepper Motor ControlAbstract:Stepper motor is an electrical ...
