基于PLC的变频恒压供水系统的设计

基于PLC的变频恒压供水系统的设计_第1页
1/26
基于PLC的变频恒压供水系统的设计_第2页
2/26
基于PLC的变频恒压供水系统的设计_第3页
3/26

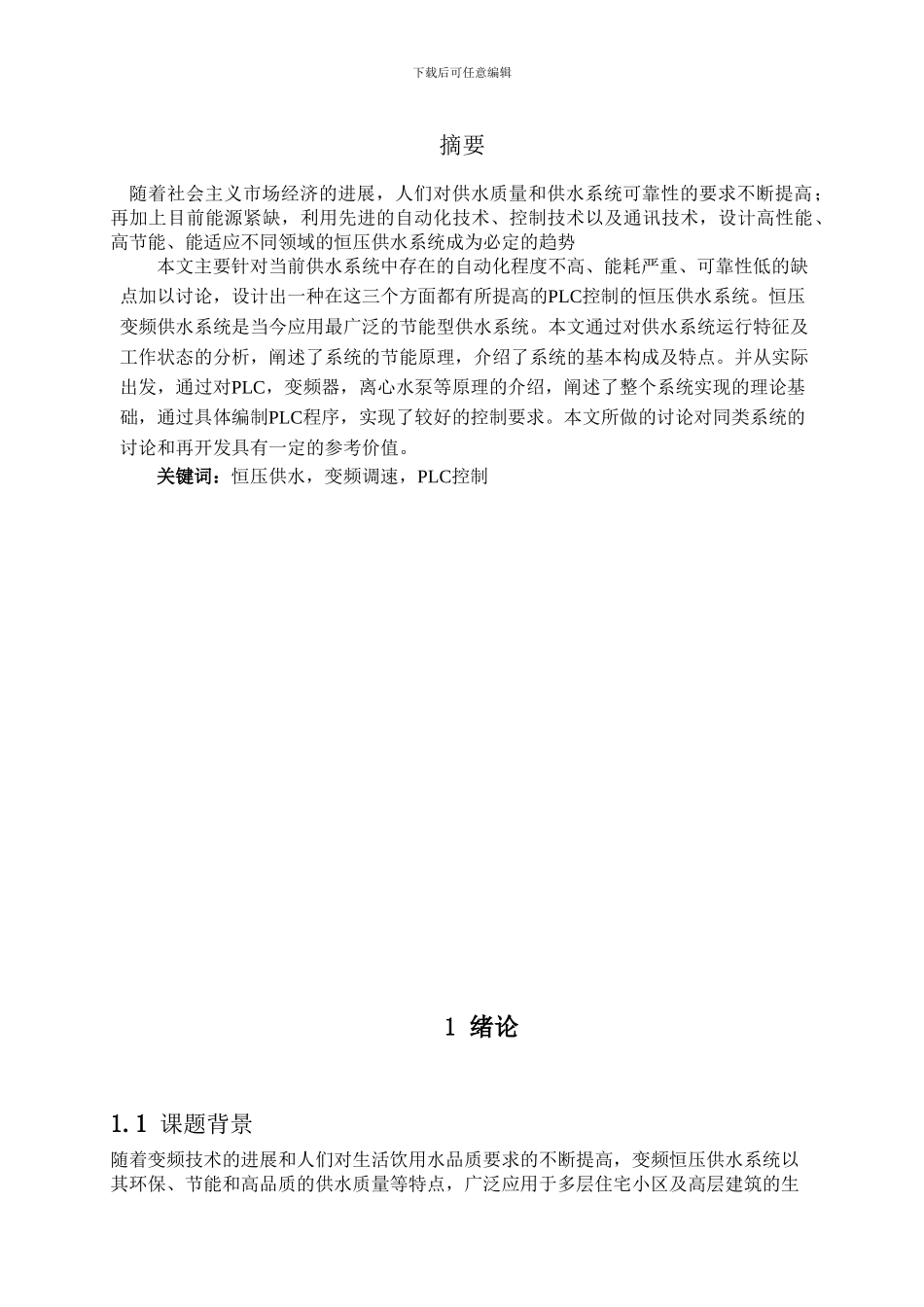

下载后可任意编辑摘要随着社会主义市场经济的进展,人们对供水质量和供水系统可靠性的要求不断提高;再加上目前能源紧缺,利用先进的自动化技术、控制技术以及通讯技术,设计高性能、高节能、能适应不同领域的恒压供水系统成为必定的趋势本文主要针对当前供水系统中存在的自动化程度不高、能耗严重、可靠性低的缺点加以讨论,设计出一种在这三个方面都有所提高的PLC控制的恒压供水系统。恒压变频供水系统是当今应用最广泛的节能型供水系统。本文通过对供水系统运行特征及工作状态的分析,阐述了系统的节能原理,介绍了系统的基本构成及特点。并从实际出发,通过对PLC,变频器,离心水泵等原理的介绍,阐述了整个系统实现的理论基础,通过具体编制PLC程序,实现了较好的控制要求。本文所做的讨论对同类系统的讨论和再开发具有一定的参考价值。关键词:恒压供水,变频调速,PLC控制1 绪论1.1 课题背景随着变频技术的进展和人们对生活饮用水品质要求的不断提高,变频恒压供水系统以其环保、节能和高品质的供水质量等特点,广泛应用于多层住宅小区及高层建筑的生活、消防供水中。变频恒压供水的调速系统可以实现水泵电机无级调速,依据用水量的变化自动调节系统的运行参数,在用水量发生变化时保持水压恒定以满足用水要求,是当今最先进、合理的节能型供水系统。在实际应用中如何充分利用专用变频器内置的各种功能,对合理设计变频恒压供水设备、降低成本、保证产品质量等有着重要意义。变频恒压供水方式与过去的水塔或高位水箱以及气压供水方式相比,不论是设备的投资,运行的经济性,还是系统的稳定性、可靠性、自动化程度等方面都具有无法比拟的优势,而且具有显著的节能效果。目前变频恒压供水系统正向着高可靠性、全数字化微机控制、多品种系列化的方向进展。追求高度智能化、系列化、标准化,是未来供水设备适应城镇建设中成片开发、智能楼宇、网络供水调度和整体规划要求的必定趋势。变频恒压供水系统能适用生活水、工业用水以及消防用水等多种场合的供水要求,该系统具有以下特点:(1)供水系统的控制对象是用户管网的水压,它是一个过程控制量,同其他一些过程控制量(如:温度、流量、浓度等)一样,对控制作用的响应具有滞后性。同时用于水泵转速控制的变频器也存在一定的滞后效应。(2)用户管网中因为有管阻、水锤等因素的影响,同时又由于水泵自身的一些固有特性,使水泵转速的变化与管网压力的变化成正比,因此变频调速恒压供水系统是一个线...
