基于PLC的智能交通灯控制

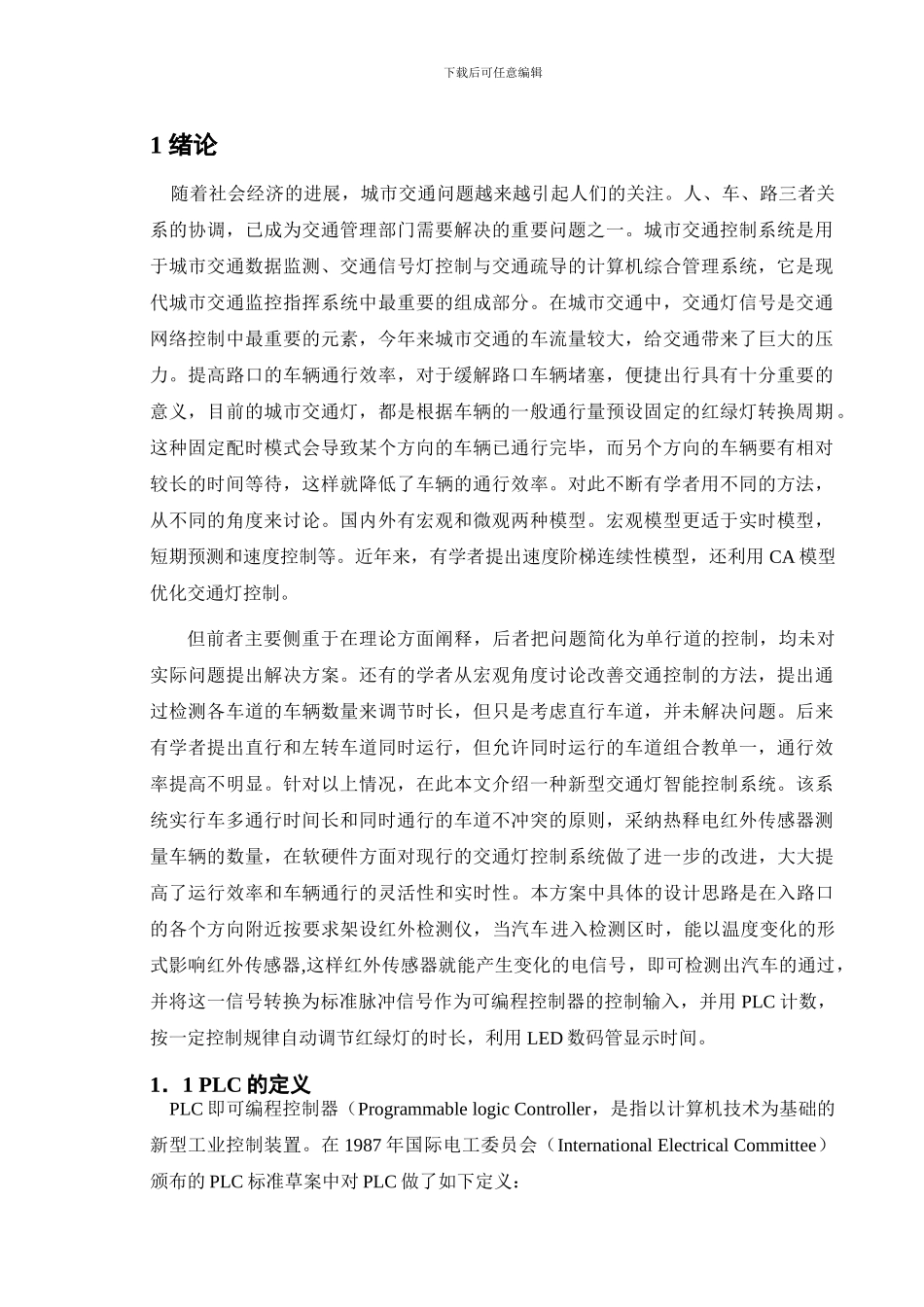

下载后可任意编辑1 绪论 随着社会经济的进展，城市交通问题越来越引起人们的关注。人、车、路三者关系的协调，已成为交通管理部门需要解决的重要问题之一。城市交通控制系统是用于城市交通数据监测、交通信号灯控制与交通疏导的计算机综合管理系统，它是现代城市交通监控指挥系统中最重要的组成部分。在城市交通中，交通灯信号是交通网络控制中最重要的元素，今年来城市交通的车流量较大，给交通带来了巨大的压力。提高路口的车辆通行效率，对于缓解路口车辆堵塞，便捷出行具有十分重要的意义，目前的城市交通灯，都是根据车辆的一般通行量预设固定的红绿灯转换周期 。这种固定配时模式会导致某个方向的车辆已通行完毕，而另个方向的车辆要有相对较长的时间等待，这样就降低了车辆的通行效率。对此不断有学者用不同的方法，从不同的角度来讨论。国内外有宏观和微观两种模型。宏观模型更适于实时模型，短期预测和速度控制等。近年来，有学者提出速度阶梯连续性模型，还利用 CA 模型优化交通灯控制。但前者主要侧重于在理论方面阐释，后者把问题简化为单行道的控制，均未对实际问题提出解决方案。还有的学者从宏观角度讨论改善交通控制的方法，提出通过检测各车道的车辆数量来调节时长，但只是考虑直行车道，并未解决问题。后来有学者提出直行和左转车道同时运行，但允许同时运行的车道组合教单一，通行效率提高不明显。针对以上情况，在此本文介绍一种新型交通灯智能控制系统。该系统实行车多通行时间长和同时通行的车道不冲突的原则，采纳热释电红外传感器测量车辆的数量，在软硬件方面对现行的交通灯控制系统做了进一步的改进，大大提高了运行效率和车辆通行的灵活性和实时性。本方案中具体的设计思路是在入路口的各个方向附近按要求架设红外检测仪，当汽车进入检测区时，能以温度变化的形式影响红外传感器,这样红外传感器就能产生变化的电信号，即可检测出汽车的通过，并将这一信号转换为标准脉冲信号作为可编程控制器的控制输入，并用 PLC 计数，按一定控制规律自动调节红绿灯的时长，利用 LED 数码管显示时间。1．1 PLC 的定义 PLC 即可编程控制器（Programmable logic Controller，是指以计算机技术为基础的新型工业控制装置。在 1987 年国际电工委员会（International Electrical Committee）颁布的 PLC 标准草案中对 PLC 做了如下定义： 下载后可任意编辑PLC 英文全称 Programmable Logic Controller ，中文全...
