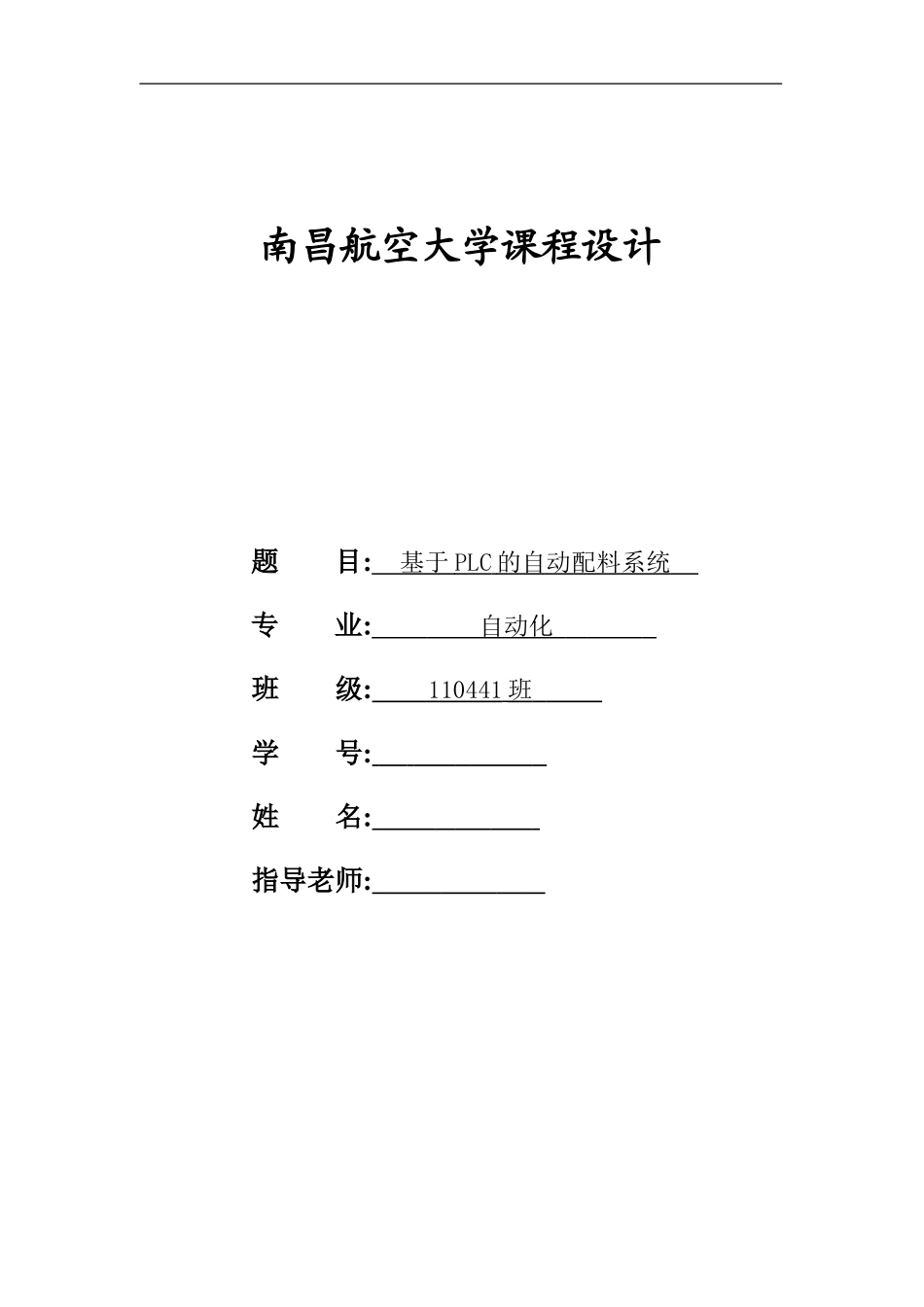

南昌航空大学课程设计题 目: 基于 PLC 的自动配料系统 专 业: 自动化 班 级: 110441 班 学 号: 姓 名: 指导老师: 下载后可任意编辑 - II -摘 要自动配料系统是集输送、计量、配料、定量等功能于一体的动态计量系统,在建材、化工、冶金、矿山、电力、食品、饲料加工等行业中得到广泛应用。随着科学技术的进展，工业化程度的提高，常需要对自动配料系统中输送的流量进行调节、控制达到准确的配比。本论文主要针对自动配料系统恒流量控制达到配比的控制要求，设计一套基于 PLC 的自动配料系统，并使用触摸屏开发运行管理界面。自动配料系统由可编程控制器（PLC）、变频器、皮带驱动电动机、称重传感器等构成。系统包含三台皮带驱动电动机，它们根据需要依次顺序启动。采纳变频器实现对三相电动机的变频调速。称重传感器对物料进行称重并实时计量，PLC 计算出实时流量及累计流量，比较设定值与实际流量的偏差经 PID 调节改变输出信号以控制变频器对皮带驱动电动机的速度调节，从而实现恒流量控制，并对系统进行监控。关键词：自动配料，变频调速，PID 调节，PLC -I-下载后可任意编辑目 录摘 要.................................................................................................................................................IAbstract............................................................................................................................................II第一章 绪论.....................................................................................................................................11.1 课题背景及意义................................................................................................................11.2 自动配料系统....................................................................................................................11.2.1 电子皮带秤.............................................................................................................11.2.2 可编程控制器（PLC）..........................................................................................21.2.3 变频器......................................................................................
