基于PLC的铣床改造

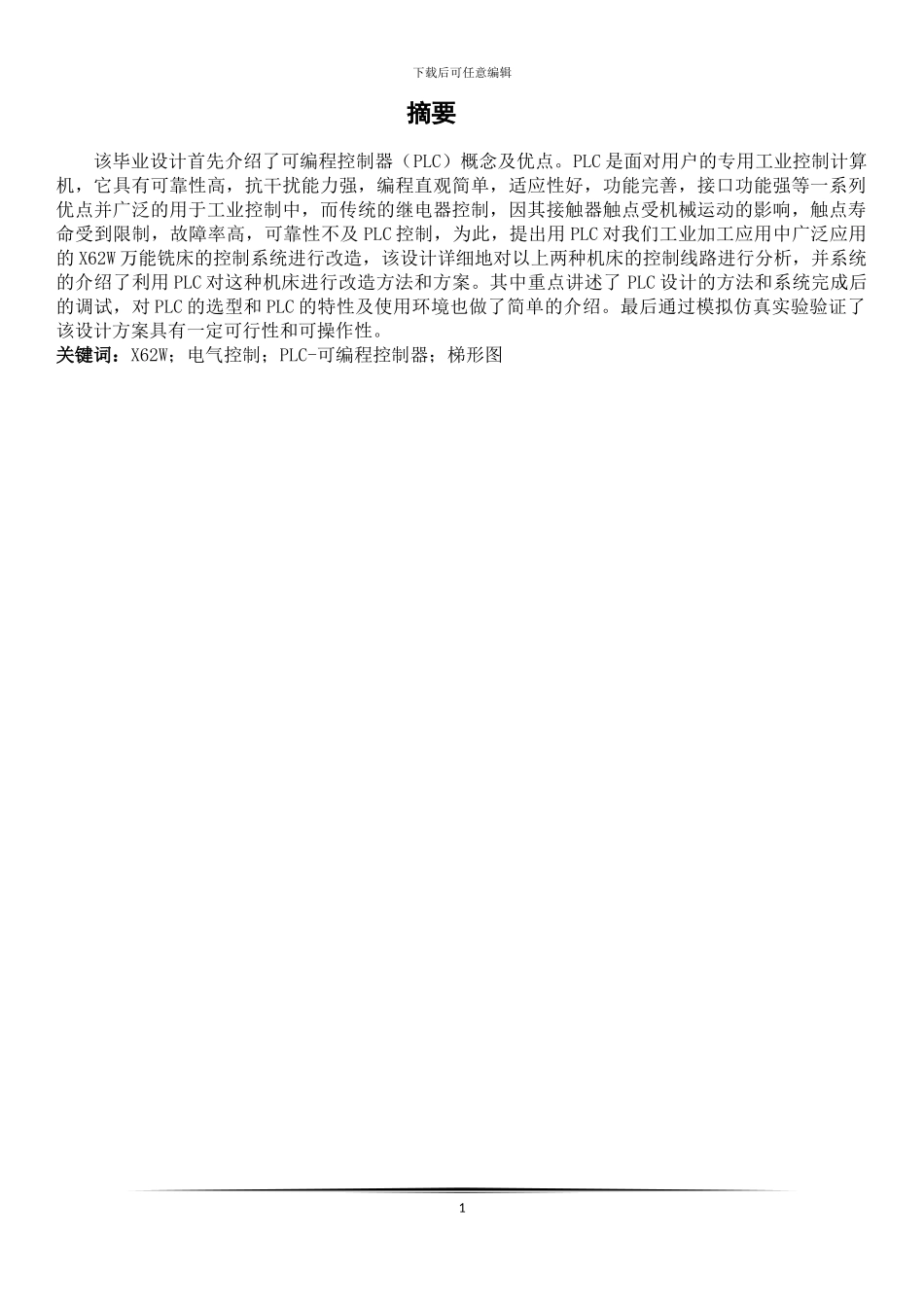

基于PLC的铣床改造_第1页
1/25

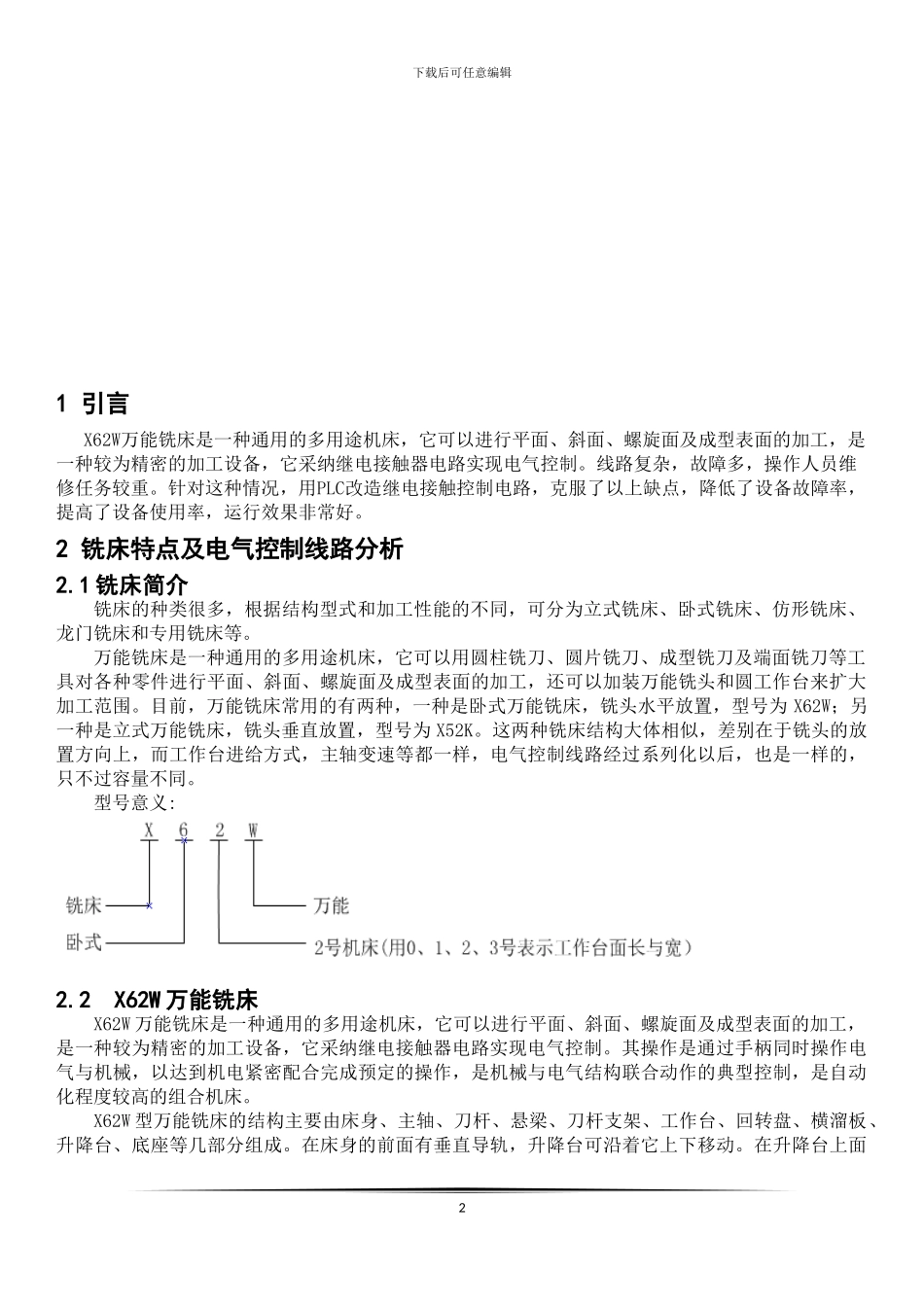

基于PLC的铣床改造_第2页
2/25

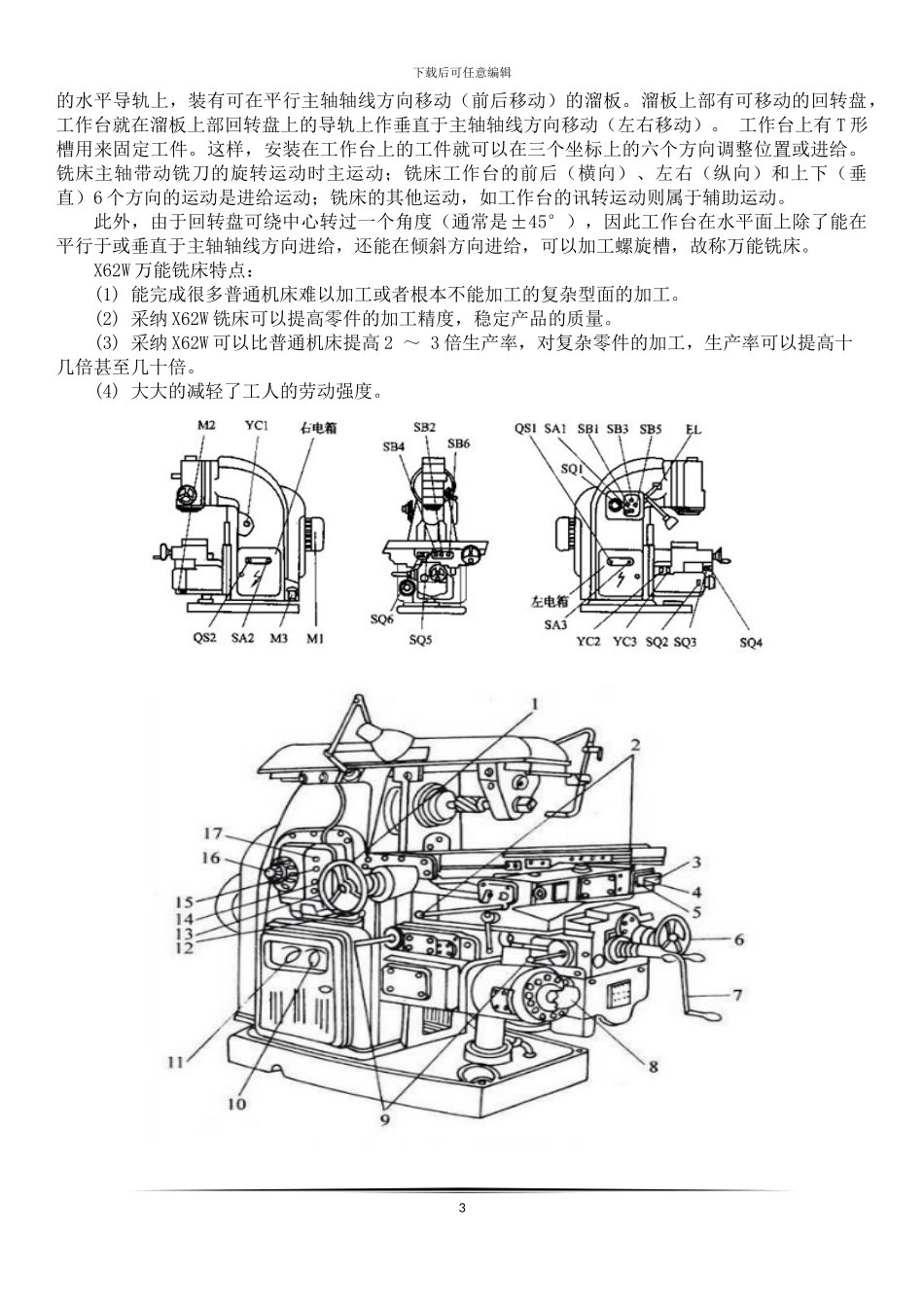

基于PLC的铣床改造_第3页
3/25
下载后可任意编辑摘要该毕业设计首先介绍了可编程控制器(PLC)概念及优点。PLC 是面对用户的专用工业控制计算机,它具有可靠性高,抗干扰能力强,编程直观简单,适应性好,功能完善,接口功能强等一系列优点并广泛的用于工业控制中,而传统的继电器控制,因其接触器触点受机械运动的影响,触点寿命受到限制,故障率高,可靠性不及 PLC 控制,为此,提出用 PLC 对我们工业加工应用中广泛应用的 X62W 万能铣床的控制系统进行改造,该设计详细地对以上两种机床的控制线路进行分析,并系统的介绍了利用 PLC 对这种机床进行改造方法和方案。其中重点讲述了 PLC 设计的方法和系统完成后的调试,对 PLC 的选型和 PLC 的特性及使用环境也做了简单的介绍。最后通过模拟仿真实验验证了该设计方案具有一定可行性和可操作性。关键词:X62W;电气控制;PLC-可编程控制器;梯形图1下载后可任意编辑1 引言X62W万能铣床是一种通用的多用途机床,它可以进行平面、斜面、螺旋面及成型表面的加工,是一种较为精密的加工设备,它采纳继电接触器电路实现电气控制。线路复杂,故障多,操作人员维修任务较重。针对这种情况,用PLC改造继电接触控制电路,克服了以上缺点,降低了设备故障率,提高了设备使用率,运行效果非常好。2 铣床特点及电气控制线路分析2.1 铣床简介铣床的种类很多,根据结构型式和加工性能的不同,可分为立式铣床、卧式铣床、仿形铣床、龙门铣床和专用铣床等。万能铣床是一种通用的多用途机床,它可以用圆柱铣刀、圆片铣刀、成型铣刀及端面铣刀等工具对各种零件进行平面、斜面、螺旋面及成型表面的加工,还可以加装万能铣头和圆工作台来扩大加工范围。目前,万能铣床常用的有两种,一种是卧式万能铣床,铣头水平放置,型号为 X62W;另一种是立式万能铣床,铣头垂直放置,型号为 X52K。这两种铣床结构大体相似,差别在于铣头的放置方向上,而工作台进给方式,主轴变速等都一样,电气控制线路经过系列化以后,也是一样的,只不过容量不同。型号意义:2.2 X62W 万能铣床X62W 万能铣床是一种通用的多用途机床,它可以进行平面、斜面、螺旋面及成型表面的加工,是一种较为精密的加工设备,它采纳继电接触器电路实现电气控制。其操作是通过手柄同时操作电气与机械,以达到机电紧密配合完成预定的操作,是机械与电气结构联合动作的典型控制,是自动化程度较高的组合机床。X62W 型万能铣床的结构主要由床身、主轴、刀杆、悬梁、刀杆支...
