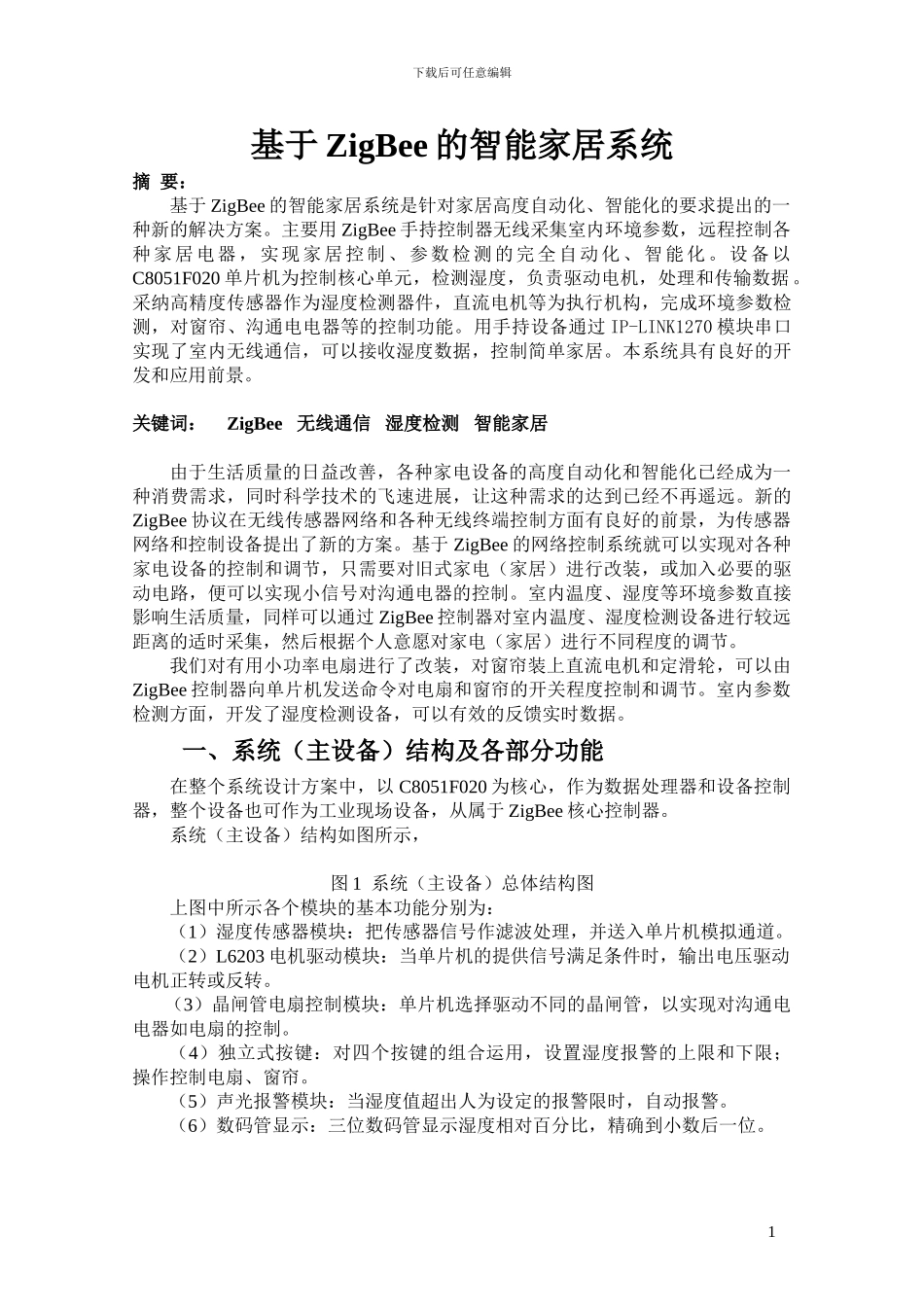

下载后可任意编辑基于 ZigBee 的智能家居系统摘 要：基于 ZigBee 的智能家居系统是针对家居高度自动化、智能化的要求提出的一种新的解决方案。主要用 ZigBee 手持控制器无线采集室内环境参数，远程控制各种家居电器，实现家居控制、参数检测的完全自动化、智能化。设备以C8051F020 单片机为控制核心单元，检测湿度，负责驱动电机，处理和传输数据。采纳高精度传感器作为湿度检测器件，直流电机等为执行机构，完成环境参数检测，对窗帘、沟通电电器等的控制功能。用手持设备通过 IP-LINK1270 模块串口实现了室内无线通信，可以接收湿度数据，控制简单家居。本系统具有良好的开发和应用前景。关键词： ZigBee 无线通信 湿度检测 智能家居由于生活质量的日益改善，各种家电设备的高度自动化和智能化已经成为一种消费需求，同时科学技术的飞速进展，让这种需求的达到已经不再遥远。新的ZigBee 协议在无线传感器网络和各种无线终端控制方面有良好的前景，为传感器网络和控制设备提出了新的方案。基于 ZigBee 的网络控制系统就可以实现对各种家电设备的控制和调节，只需要对旧式家电（家居）进行改装，或加入必要的驱动电路，便可以实现小信号对沟通电器的控制。室内温度、湿度等环境参数直接影响生活质量，同样可以通过 ZigBee 控制器对室内温度、湿度检测设备进行较远距离的适时采集，然后根据个人意愿对家电（家居）进行不同程度的调节。我们对有用小功率电扇进行了改装，对窗帘装上直流电机和定滑轮，可以由ZigBee 控制器向单片机发送命令对电扇和窗帘的开关程度控制和调节。室内参数检测方面，开发了湿度检测设备，可以有效的反馈实时数据。一、系统（主设备）结构及各部分功能在整个系统设计方案中，以 C8051F020 为核心，作为数据处理器和设备控制器，整个设备也可作为工业现场设备，从属于 ZigBee 核心控制器。系统（主设备）结构如图所示，图 1 系统（主设备）总体结构图上图中所示各个模块的基本功能分别为：（1）湿度传感器模块：把传感器信号作滤波处理，并送入单片机模拟通道。（2）L6203 电机驱动模块：当单片机的提供信号满足条件时，输出电压驱动电机正转或反转。（3）晶闸管电扇控制模块：单片机选择驱动不同的晶闸管，以实现对沟通电电器如电扇的控制。（4）独立式按键：对四个按键的组合运用，设置湿度报警的上限和下限；操作控制电扇、窗帘。（5）声光报警模块：当湿度值超出人为设定的报警限时，自动报...
