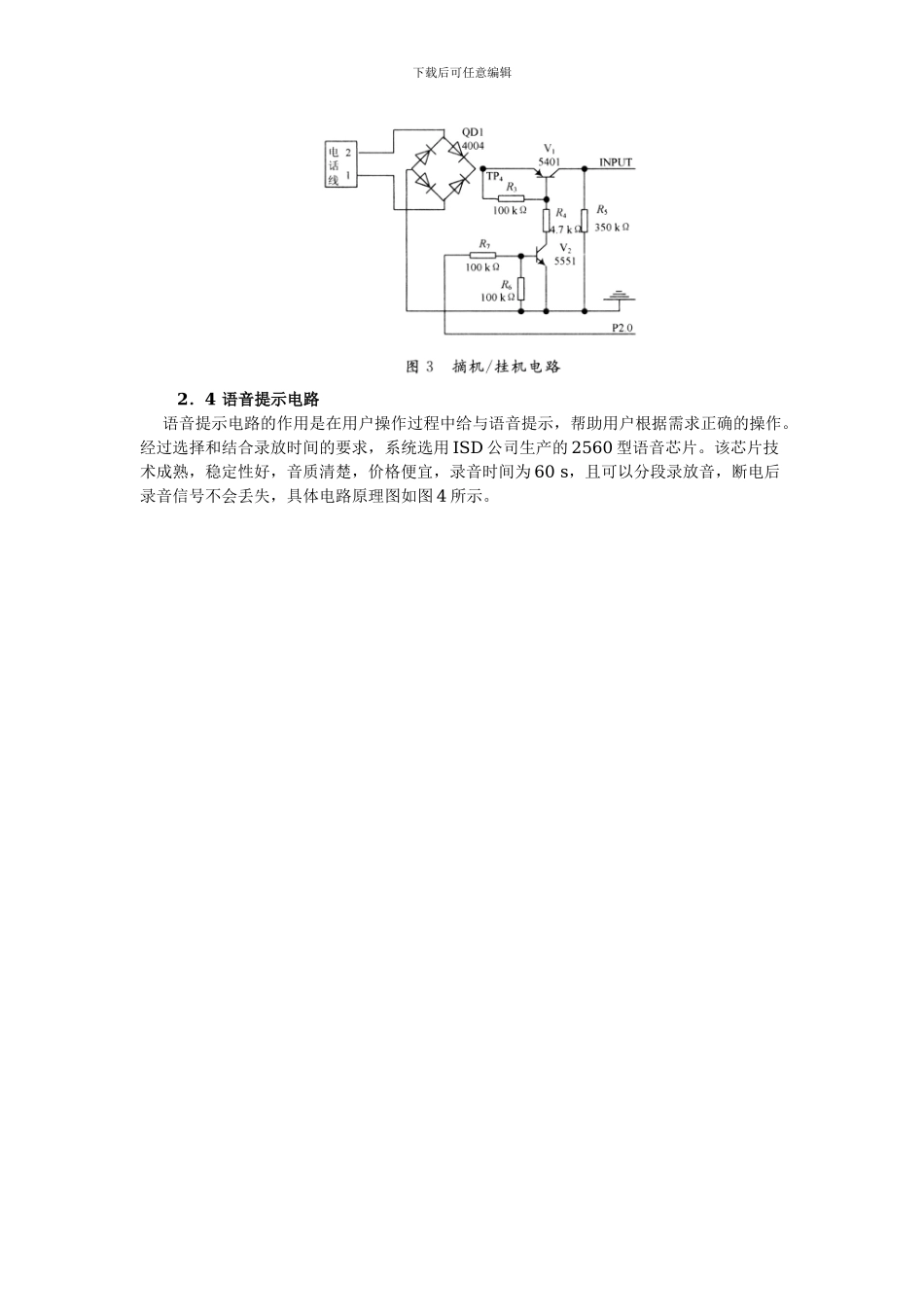

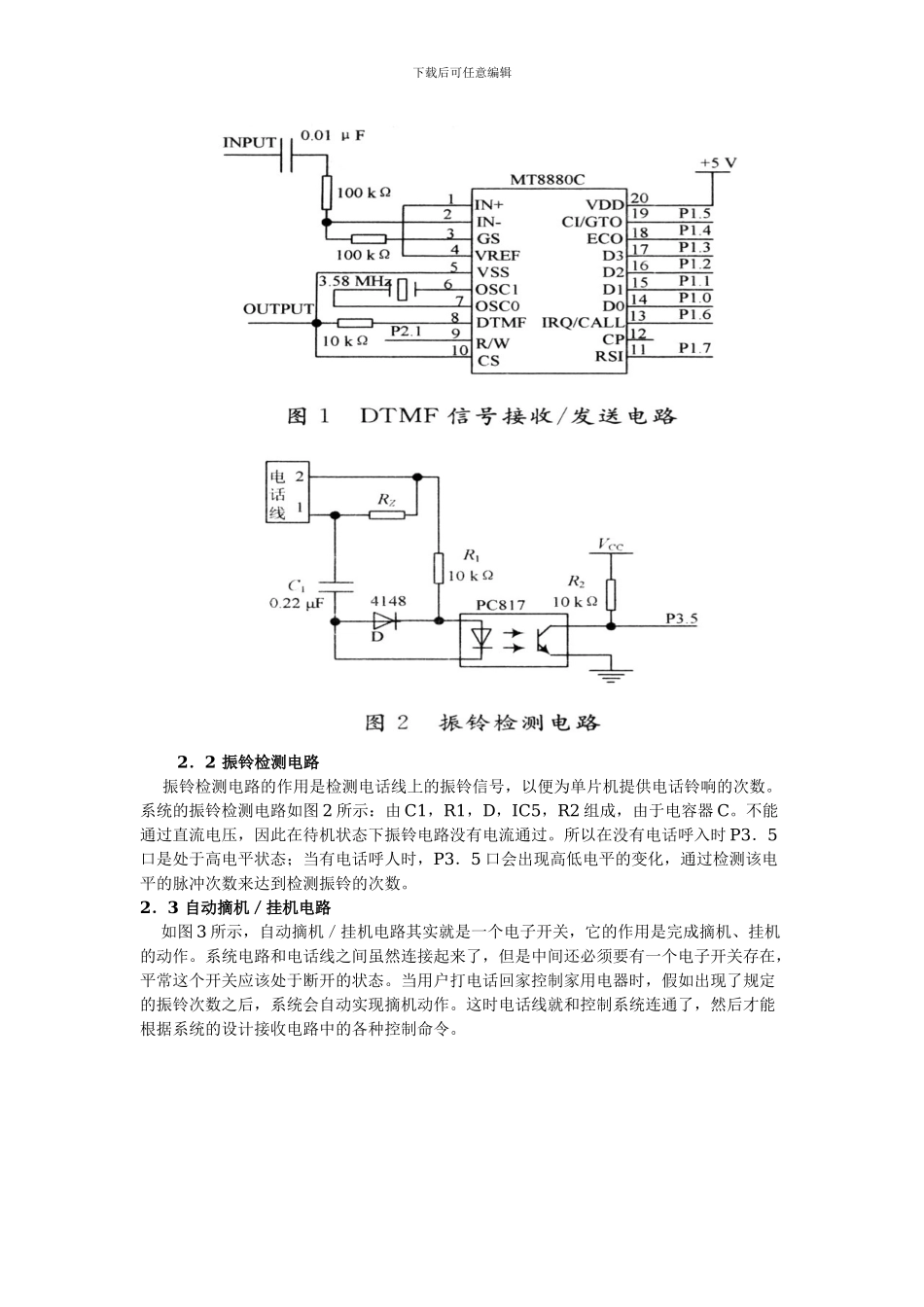

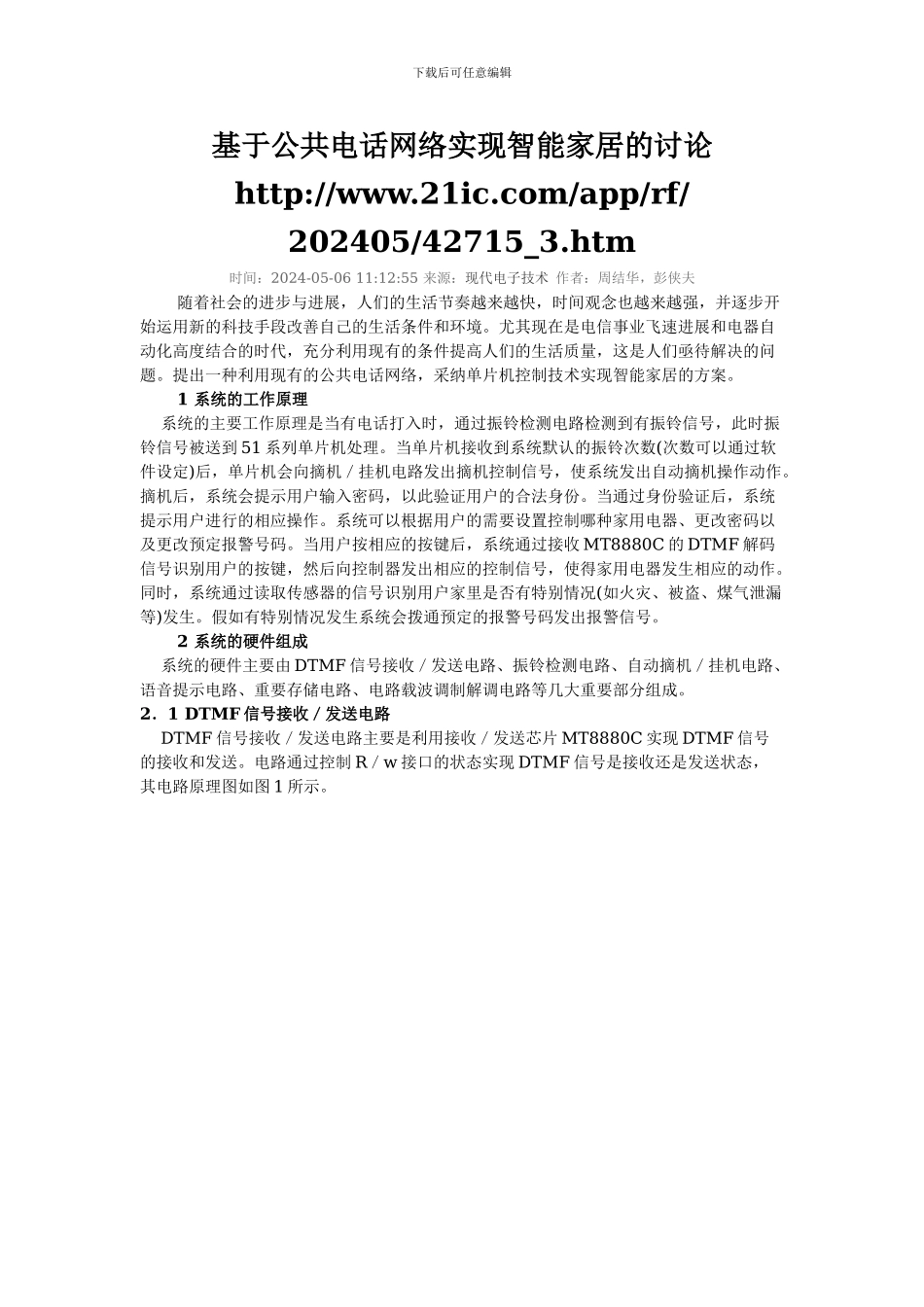

下载后可任意编辑基于公共电话网络实现智能家居的讨论http://www.21ic.com/app/rf/202405/42715_3.htm时间：2024-05-06 11:12:55 来源：现代电子技术 作者：周结华，彭侠夫随着社会的进步与进展，人们的生活节奏越来越快，时间观念也越来越强，并逐步开始运用新的科技手段改善自己的生活条件和环境。尤其现在是电信事业飞速进展和电器自动化高度结合的时代，充分利用现有的条件提高人们的生活质量，这是人们亟待解决的问题。提出一种利用现有的公共电话网络，采纳单片机控制技术实现智能家居的方案。1 系统的工作原理 系统的主要工作原理是当有电话打入时，通过振铃检测电路检测到有振铃信号，此时振铃信号被送到 51 系列单片机处理。当单片机接收到系统默认的振铃次数(次数可以通过软件设定)后，单片机会向摘机／挂机电路发出摘机控制信号，使系统发出自动摘机操作动作。摘机后，系统会提示用户输入密码，以此验证用户的合法身份。当通过身份验证后，系统提示用户进行的相应操作。系统可以根据用户的需要设置控制哪种家用电器、更改密码以及更改预定报警号码。当用户按相应的按键后，系统通过接收 MT8880C 的 DTMF 解码信号识别用户的按键，然后向控制器发出相应的控制信号，使得家用电器发生相应的动作。同时，系统通过读取传感器的信号识别用户家里是否有特别情况(如火灾、被盗、煤气泄漏等)发生。假如有特别情况发生系统会拨通预定的报警号码发出报警信号。2 系统的硬件组成 系统的硬件主要由 DTMF 信号接收／发送电路、振铃检测电路、自动摘机／挂机电路、语音提示电路、重要存储电路、电路载波调制解调电路等几大重要部分组成。2．1 DTMF 信号接收／发送电路 DTMF 信号接收／发送电路主要是利用接收／发送芯片 MT8880C 实现 DTMF 信号的接收和发送。电路通过控制 R／w 接口的状态实现 DTMF 信号是接收还是发送状态，其电路原理图如图 1 所示。下载后可任意编辑2．2 振铃检测电路 振铃检测电路的作用是检测电话线上的振铃信号，以便为单片机提供电话铃响的次数。系统的振铃检测电路如图 2 所示：由 C1，R1，D，IC5，R2 组成，由于电容器 C。不能通过直流电压，因此在待机状态下振铃电路没有电流通过。所以在没有电话呼入时 P3．5口是处于高电平状态；当有电话呼人时，P3．5 口会出现高低电平的变化，通过检测该电平的脉冲次数来达到检测振铃的次数。2．3 自动摘机／挂机电路 如图 3 所示，自动摘机...
