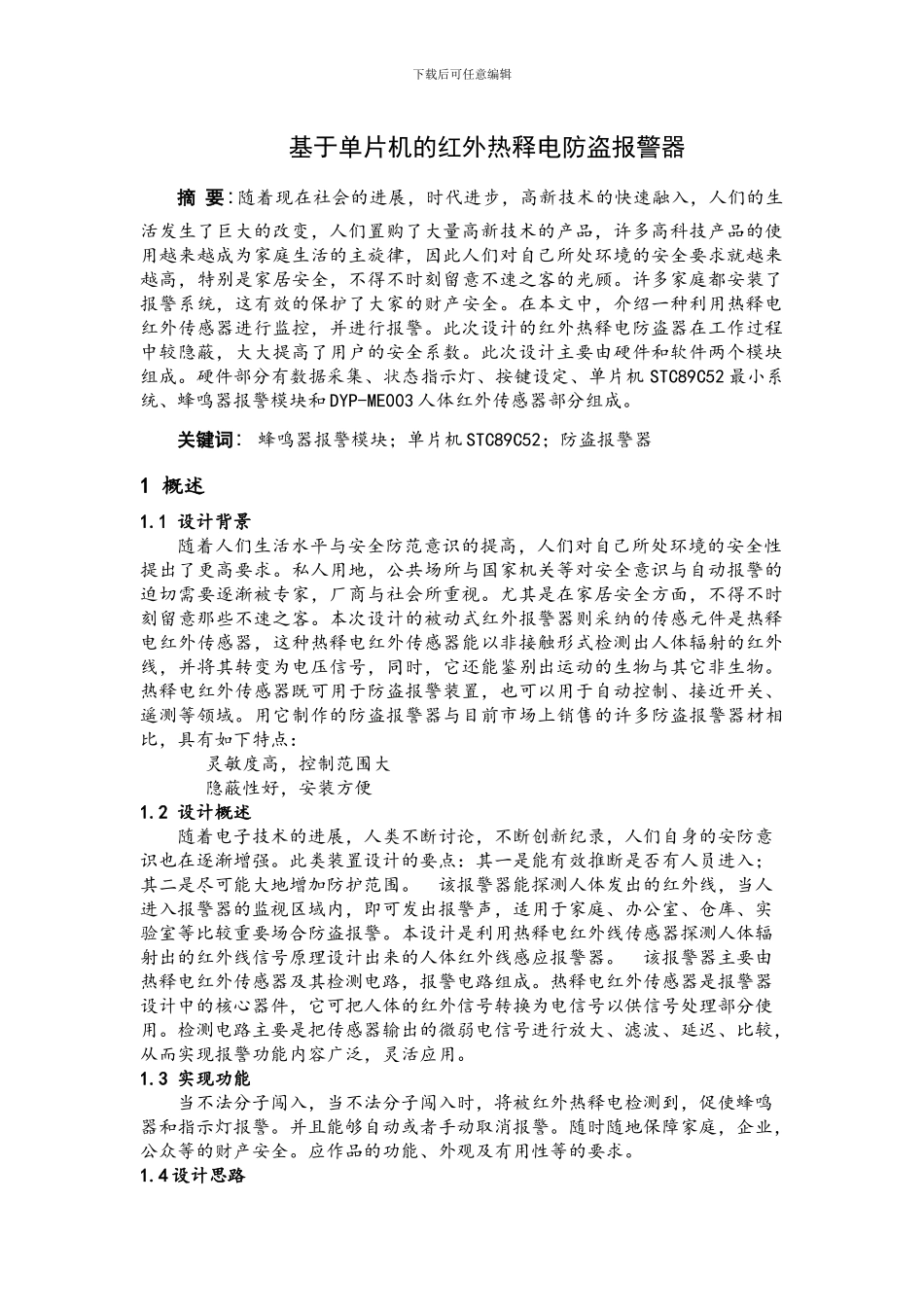

基于单片机的红外热释电防盗报警器

下载后可任意编辑基于单片机的红外热释电防盗报警器摘 要:随着现在社会的进展，时代进步，高新技术的快速融入，人们的生活发生了巨大的改变，人们置购了大量高新技术的产品，许多高科技产品的使用越来越成为家庭生活的主旋律，因此人们对自己所处环境的安全要求就越来越高，特别是家居安全，不得不时刻留意不速之客的光顾。许多家庭都安装了报警系统，这有效的保护了大家的财产安全。在本文中，介绍一种利用热释电红外传感器进行监控，并进行报警。此次设计的红外热释电防盗器在工作过程中较隐蔽，大大提高了用户的安全系数。此次设计主要由硬件和软件两个模块组成。硬件部分有数据采集、状态指示灯、按键设定、单片机 STC89C52 最小系统、蜂鸣器报警模块和 DYP-ME003 人体红外传感器部分组成。关键词: 蜂鸣器报警模块；单片机 STC89C52；防盗报警器1 概述1.1 设计背景 随着人们生活水平与安全防范意识的提高，人们对自己所处环境的安全性提出了更高要求。私人用地，公共场所与国家机关等对安全意识与自动报警的迫切需要逐渐被专家，厂商与社会所重视。尤其是在家居安全方面，不得不时刻留意那些不速之客。本次设计的被动式红外报警器则采纳的传感元件是热释电红外传感器，这种热释电红外传感器能以非接触形式检测出人体辐射的红外线，并将其转变为电压信号，同时，它还能鉴别出运动的生物与其它非生物。热释电红外传感器既可用于防盗报警装置，也可以用于自动控制、接近开关、遥测等领域。用它制作的防盗报警器与目前市场上销售的许多防盗报警器材相比，具有如下特点： 灵敏度高，控制范围大 隐蔽性好，安装方便1.2 设计概述随着电子技术的进展，人类不断讨论，不断创新纪录，人们自身的安防意识也在逐渐增强。此类装置设计的要点：其一是能有效推断是否有人员进入；其二是尽可能大地增加防护范围。 该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。本设计是利用热释电红外线传感器探测人体辐射出的红外线信号原理设计出来的人体红外线感应报警器。 该报警器主要由热释电红外传感器及其检测电路，报警电路组成。热释电红外传感器是报警器设计中的核心器件，它可把人体的红外信号转换为电信号以供信号处理部分使用。检测电路主要是把传感器输出的微弱电信号进行放大、滤波、延迟、比较，从而实现报警功能内容广泛，灵活应用。1.3 实现功能...
