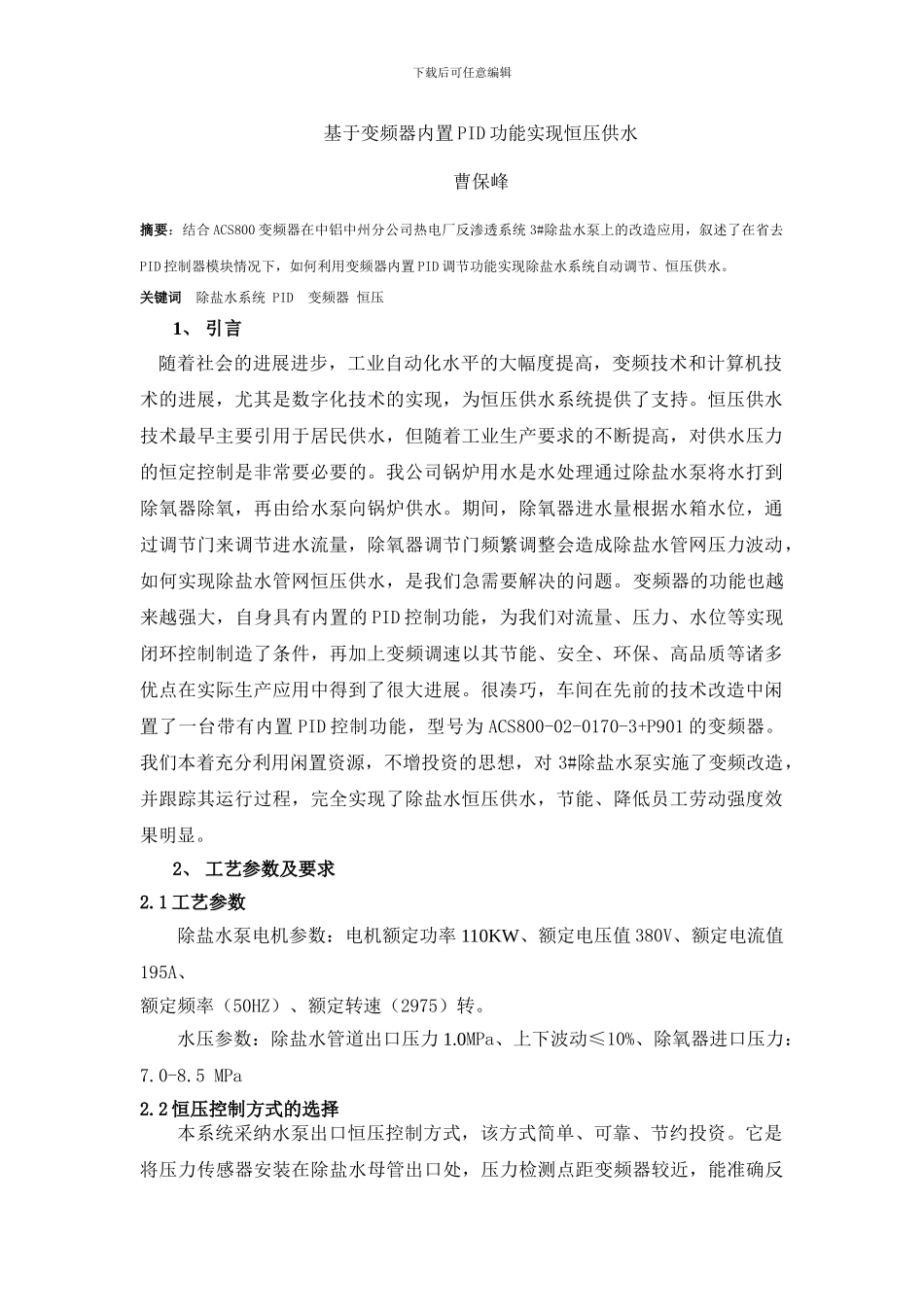

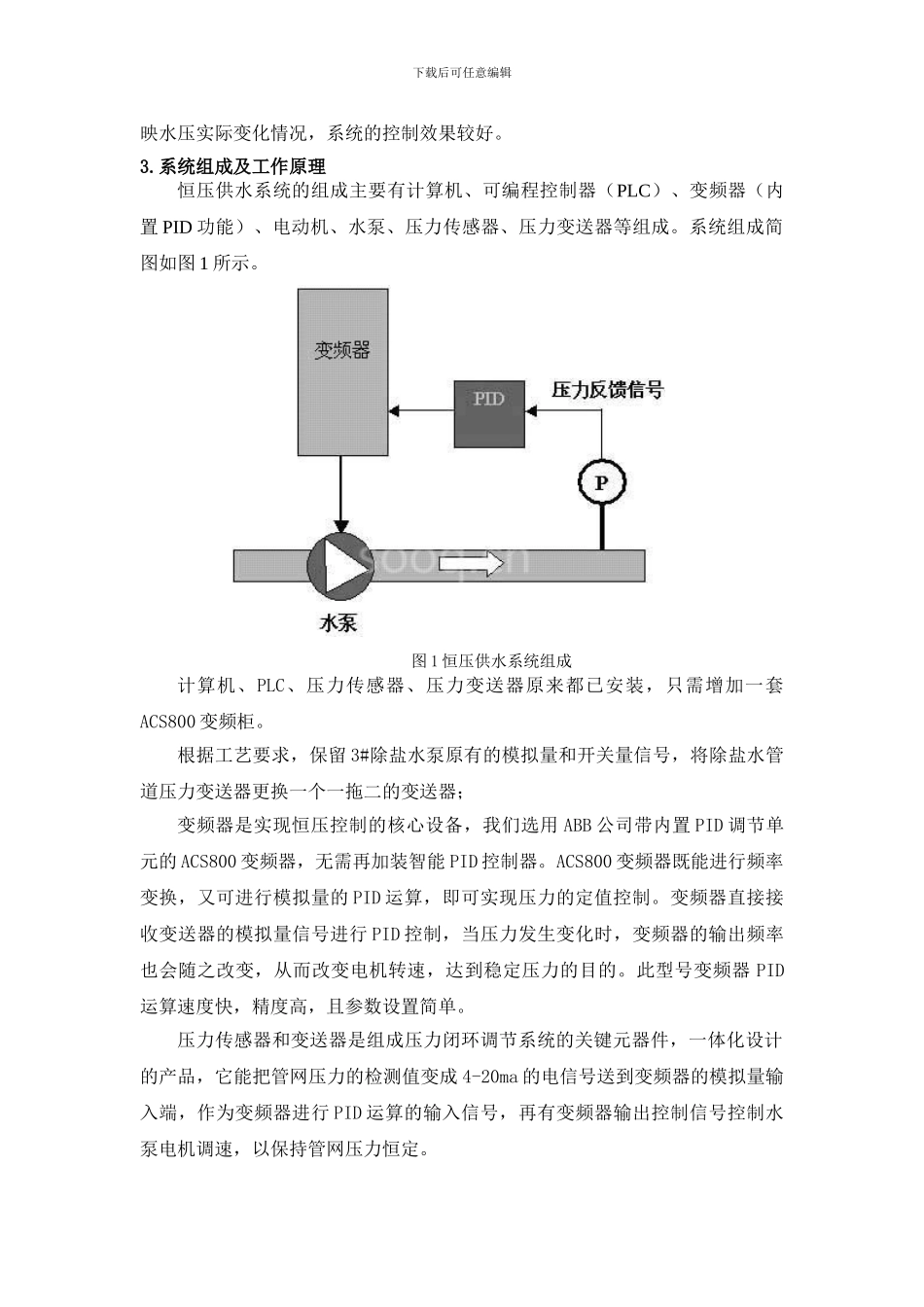

下载后可任意编辑基于变频器内置 PID 功能实现恒压供水曹保峰摘要:结合 ACS800 变频器在中铝中州分公司热电厂反渗透系统 3#除盐水泵上的改造应用,叙述了在省去PID 控制器模块情况下,如何利用变频器内置 PID 调节功能实现除盐水系统自动调节、恒压供水。关键词 除盐水系统 PID 变频器 恒压 1、 引言 随着社会的进展进步,工业自动化水平的大幅度提高,变频技术和计算机技术的进展,尤其是数字化技术的实现,为恒压供水系统提供了支持。恒压供水技术最早主要引用于居民供水,但随着工业生产要求的不断提高,对供水压力的恒定控制是非常要必要的。我公司锅炉用水是水处理通过除盐水泵将水打到除氧器除氧,再由给水泵向锅炉供水。期间,除氧器进水量根据水箱水位,通过调节门来调节进水流量,除氧器调节门频繁调整会造成除盐水管网压力波动,如何实现除盐水管网恒压供水,是我们急需要解决的问题。变频器的功能也越来越强大,自身具有内置的 PID 控制功能,为我们对流量、压力、水位等实现闭环控制制造了条件,再加上变频调速以其节能、安全、环保、高品质等诸多优点在实际生产应用中得到了很大进展。很凑巧,车间在先前的技术改造中闲置了一台带有内置 PID 控制功能,型号为 ACS800-02-0170-3+P901 的变频器。我们本着充分利用闲置资源,不增投资的思想,对 3#除盐水泵实施了变频改造,并跟踪其运行过程,完全实现了除盐水恒压供水,节能、降低员工劳动强度效果明显。2、 工艺参数及要求2.1 工艺参数除盐水泵电机参数:电机额定功率 110KW、额定电压值 380V、额定电流值195A、额定频率(50HZ)、额定转速(2975)转。水压参数:除盐水管道出口压力 1.0MPa、上下波动≤10%、除氧器进口压力:7.0-8.5 MPa2.2 恒压控制方式的选择本系统采纳水泵出口恒压控制方式,该方式简单、可靠、节约投资。它是将压力传感器安装在除盐水母管出口处,压力检测点距变频器较近,能准确反下载后可任意编辑映水压实际变化情况,系统的控制效果较好。3.系统组成及工作原理恒压供水系统的组成主要有计算机、可编程控制器(PLC)、变频器(内置 PID 功能)、电动机、水泵、压力传感器、压力变送器等组成。系统组成简图如图 1 所示。图 1 恒压供水系统组成计算机、PLC、压力传感器、压力变送器原来都已安装,只需增加一套ACS800 变频柜。根据工艺要求,保留 3#除盐水泵原有的模拟量和开关量信号,将除盐水管道压力变送器更换一个一拖...
