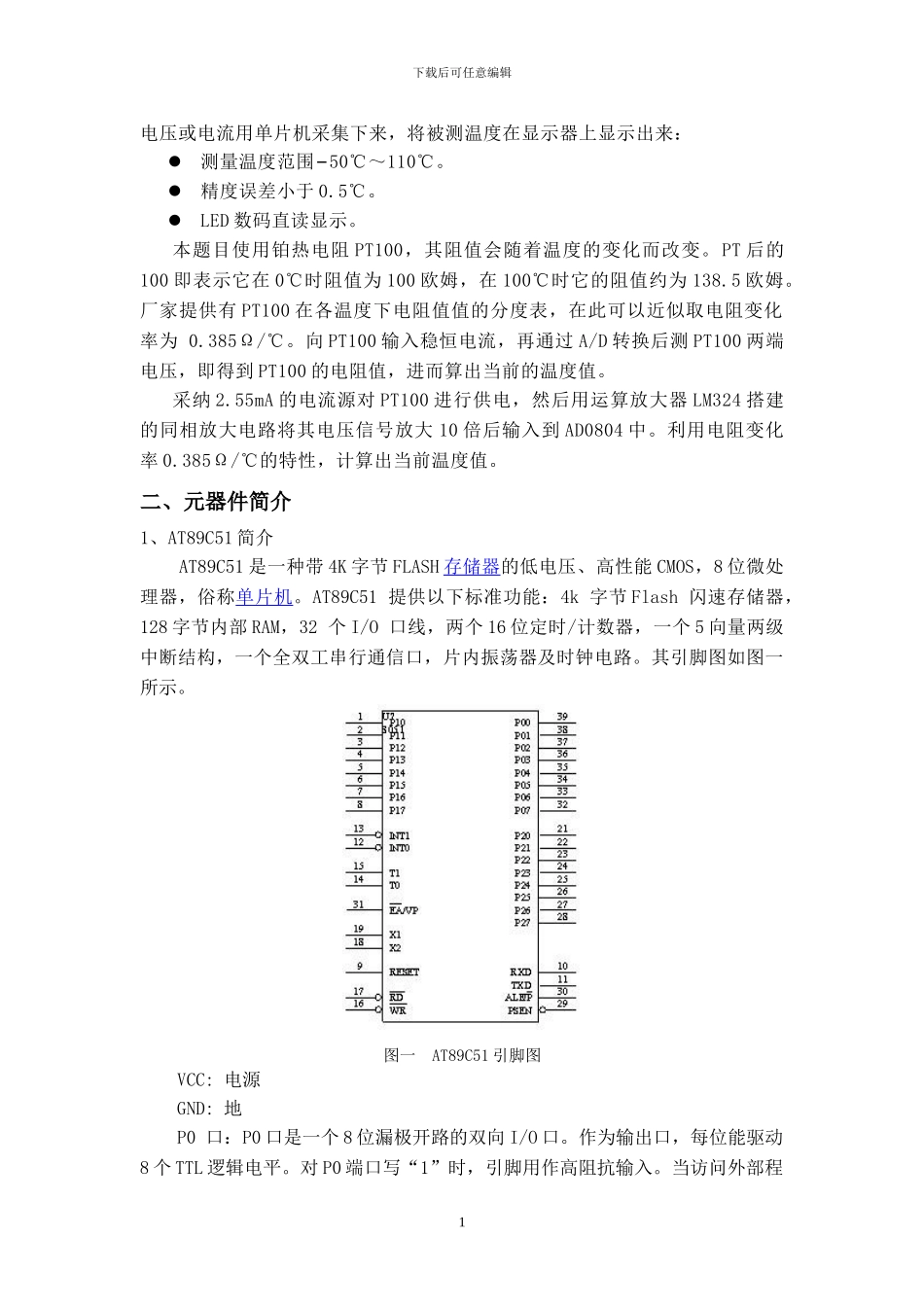

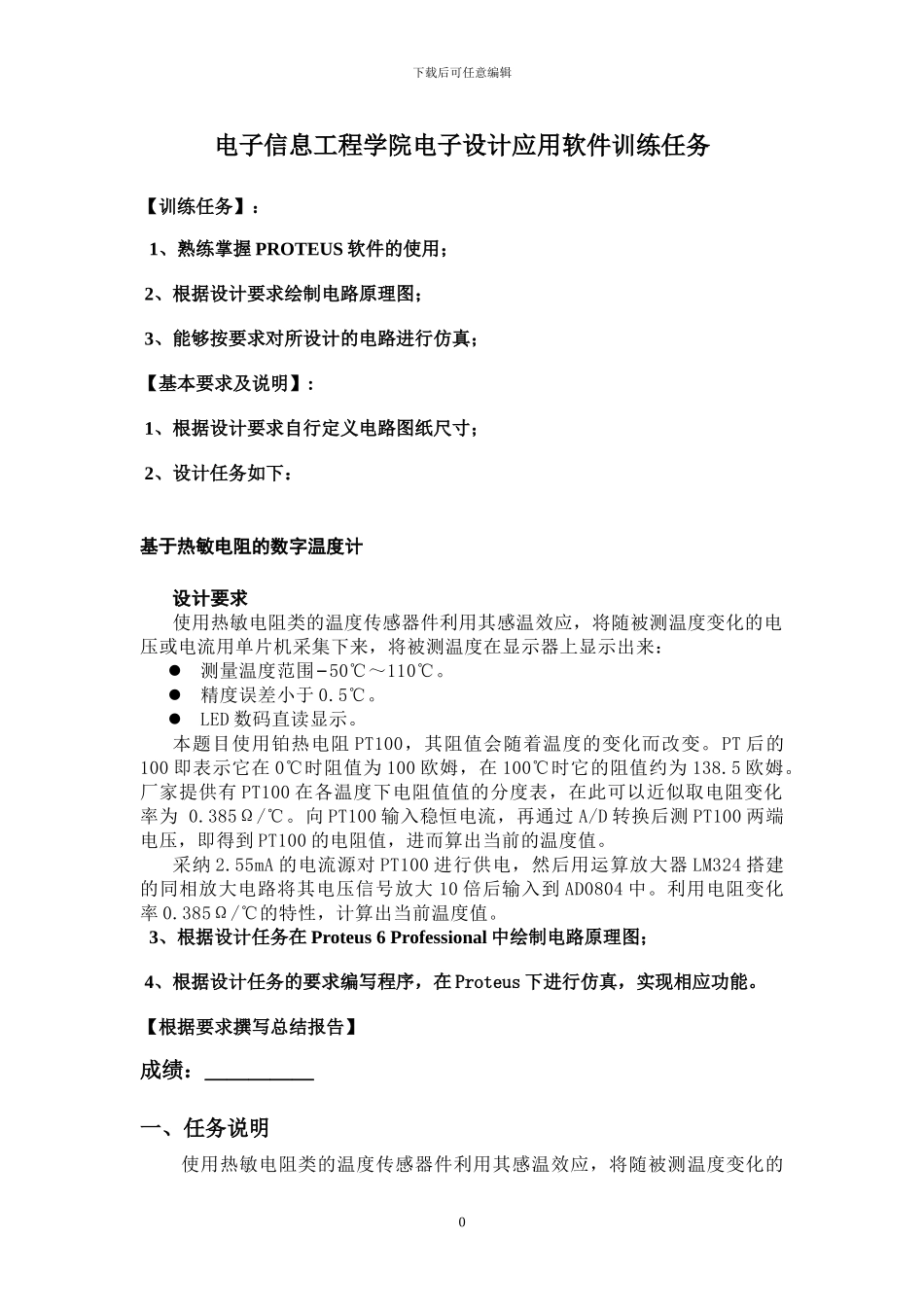

0下载后可任意编辑电子信息工程学院电子设计应用软件训练任务【训练任务】：1、熟练掌握 PROTEUS 软件的使用； 2、根据设计要求绘制电路原理图； 3、能够按要求对所设计的电路进行仿真；【基本要求及说明】: 1、根据设计要求自行定义电路图纸尺寸； 2、设计任务如下：基于热敏电阻的数字温度计设计要求使用热敏电阻类的温度传感器件利用其感温效应，将随被测温度变化的电压或电流用单片机采集下来，将被测温度在显示器上显示出来：测量温度范围−50℃～110℃。精度误差小于 0.5℃。LED 数码直读显示。本题目使用铂热电阻 PT100，其阻值会随着温度的变化而改变。PT 后的100 即表示它在 0℃时阻值为 100 欧姆，在 100℃时它的阻值约为 138.5 欧姆。厂家提供有 PT100 在各温度下电阻值值的分度表，在此可以近似取电阻变化率为 0.385Ω/℃。向 PT100 输入稳恒电流，再通过 A/D 转换后测 PT100 两端电压，即得到 PT100 的电阻值，进而算出当前的温度值。采纳 2.55mA 的电流源对 PT100 进行供电，然后用运算放大器 LM324 搭建的同相放大电路将其电压信号放大 10 倍后输入到 AD0804 中。利用电阻变化率 0.385Ω/℃的特性，计算出当前温度值。3、根据设计任务在 Proteus 6 Professional 中绘制电路原理图； 4、根据设计任务的要求编写程序，在 Proteus 下进行仿真，实现相应功能。【根据要求撰写总结报告】成绩：＿＿＿＿＿一、任务说明 使用热敏电阻类的温度传感器件利用其感温效应，将随被测温度变化的1下载后可任意编辑电压或电流用单片机采集下来，将被测温度在显示器上显示出来：测量温度范围−50℃～110℃。精度误差小于 0.5℃。LED 数码直读显示。本题目使用铂热电阻 PT100，其阻值会随着温度的变化而改变。PT 后的100 即表示它在 0℃时阻值为 100 欧姆，在 100℃时它的阻值约为 138.5 欧姆。厂家提供有 PT100 在各温度下电阻值值的分度表，在此可以近似取电阻变化率为 0.385Ω/℃。向 PT100 输入稳恒电流，再通过 A/D 转换后测 PT100 两端电压，即得到 PT100 的电阻值，进而算出当前的温度值。采纳 2.55mA 的电流源对 PT100 进行供电，然后用运算放大器 LM324 搭建的同相放大电路将其电压信号放大 10 倍后输入到 AD0804 中。利用电阻变化率 0.385Ω/℃的特性，计算出当前温度值。二、元器件简介1、AT89C51 简介 AT89C51 是一种带 4K 字节 FLAS...
