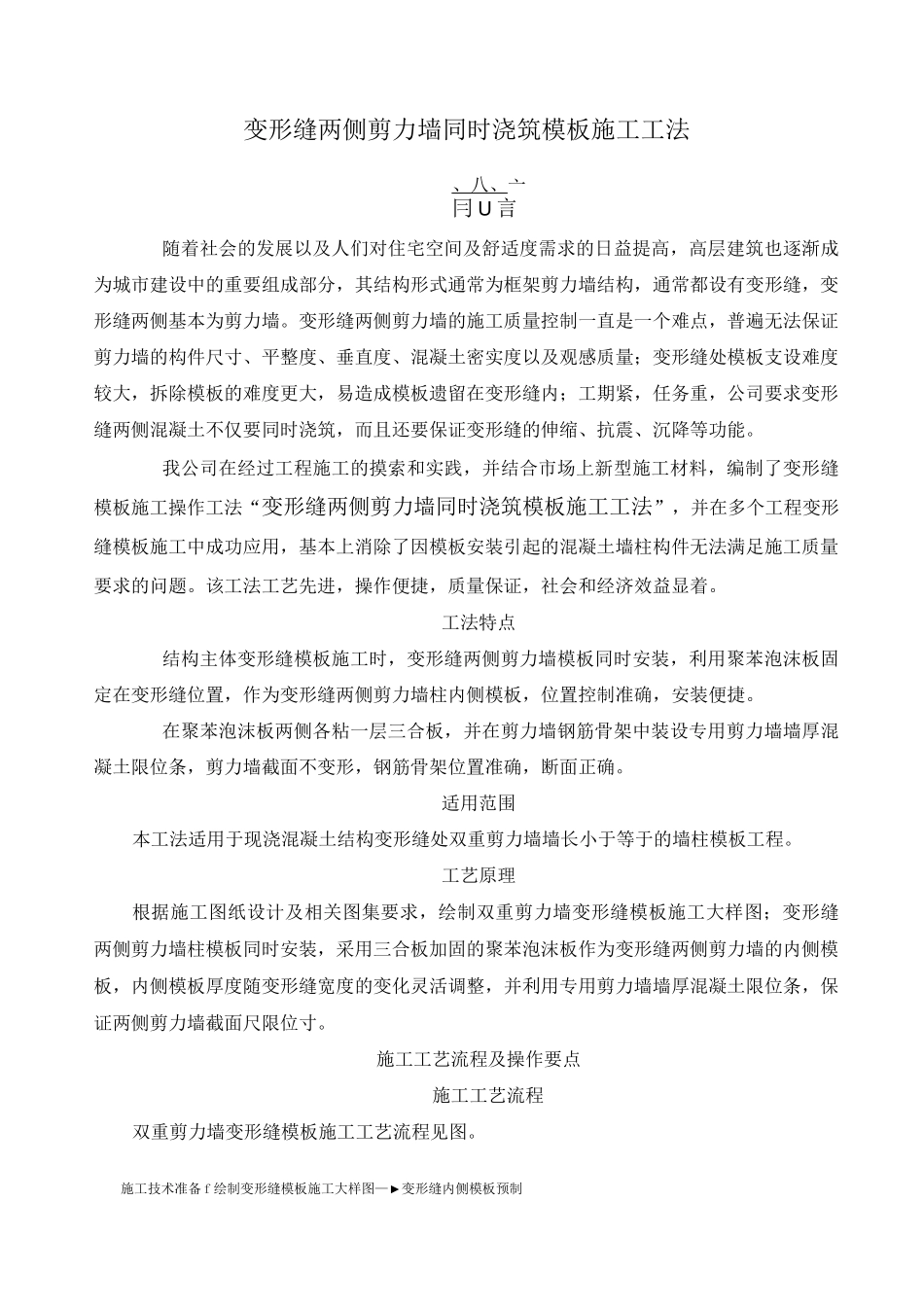

变形缝两侧剪力墙同时浇筑模板施工工法、八、亠冃 U 言随着社会的发展以及人们对住宅空间及舒适度需求的日益提高，高层建筑也逐渐成为城市建设中的重要组成部分，其结构形式通常为框架剪力墙结构，通常都设有变形缝，变形缝两侧基本为剪力墙。变形缝两侧剪力墙的施工质量控制一直是一个难点，普遍无法保证剪力墙的构件尺寸、平整度、垂直度、混凝土密实度以及观感质量；变形缝处模板支设难度较大，拆除模板的难度更大，易造成模板遗留在变形缝内；工期紧，任务重，公司要求变形缝两侧混凝土不仅要同时浇筑，而且还要保证变形缝的伸缩、抗震、沉降等功能。我公司在经过工程施工的摸索和实践，并结合市场上新型施工材料，编制了变形缝模板施工操作工法“变形缝两侧剪力墙同时浇筑模板施工工法”，并在多个工程变形缝模板施工中成功应用，基本上消除了因模板安装引起的混凝土墙柱构件无法满足施工质量要求的问题。该工法工艺先进，操作便捷，质量保证，社会和经济效益显着。工法特点结构主体变形缝模板施工时，变形缝两侧剪力墙模板同时安装，利用聚苯泡沫板固定在变形缝位置，作为变形缝两侧剪力墙柱内侧模板，位置控制准确，安装便捷。在聚苯泡沫板两侧各粘一层三合板，并在剪力墙钢筋骨架中装设专用剪力墙墙厚混凝土限位条，剪力墙截面不变形，钢筋骨架位置准确，断面正确。适用范围本工法适用于现浇混凝土结构变形缝处双重剪力墙墙长小于等于的墙柱模板工程。工艺原理根据施工图纸设计及相关图集要求，绘制双重剪力墙变形缝模板施工大样图；变形缝两侧剪力墙柱模板同时安装，采用三合板加固的聚苯泡沫板作为变形缝两侧剪力墙的内侧模板，内侧模板厚度随变形缝宽度的变化灵活调整，并利用专用剪力墙墙厚混凝土限位条，保证两侧剪力墙截面尺限位寸。施工工艺流程及操作要点施工工艺流程双重剪力墙变形缝模板施工工艺流程见图。施工技术准备 f 绘制变形缝模板施工大样图—►变形缝内侧模板预制加固外侧模板图双重剪力墙变形缝模板施工工艺流程图施工要点施工技术准备熟悉设计图纸，根据规范、标准和相关规定的要求，及操作中应注意的关键问题，了解使用的聚苯泡沫产品的性能特点，做好施工前技术交底工作。绘制变形缝模板施工大样图根据设计图纸的变形缝构造要求，查阅相关的标准及图集，了解建筑、结构施工图纸具体空间尺寸，进行变形缝模板施工图绘制。模板施工图绘制应参照变形缝设计宽度选择合适的聚苯泡沫厚度，并根据墙体厚度设计选择适用...
