50吨30米设备吊装方案双吊车VIP专享

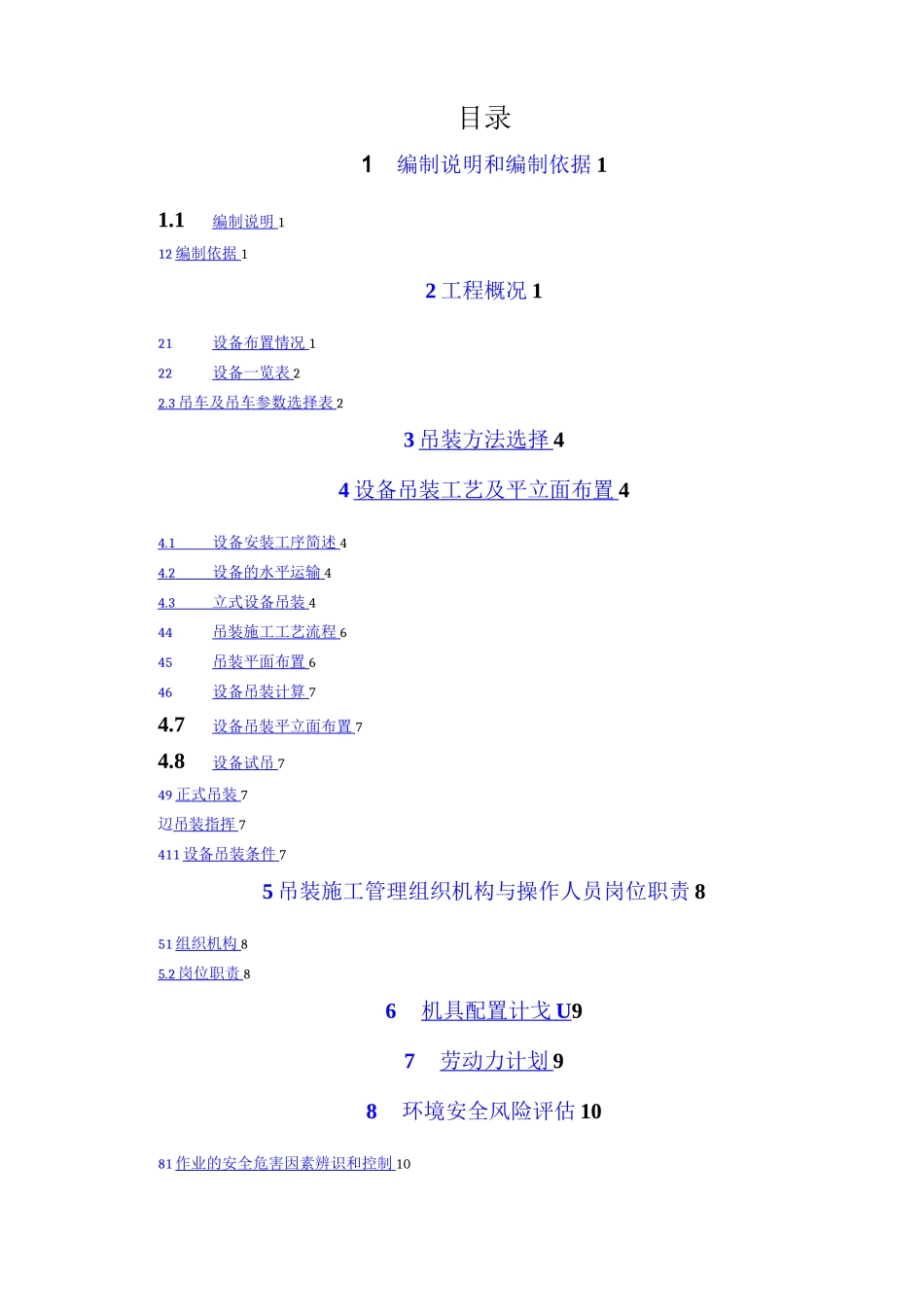

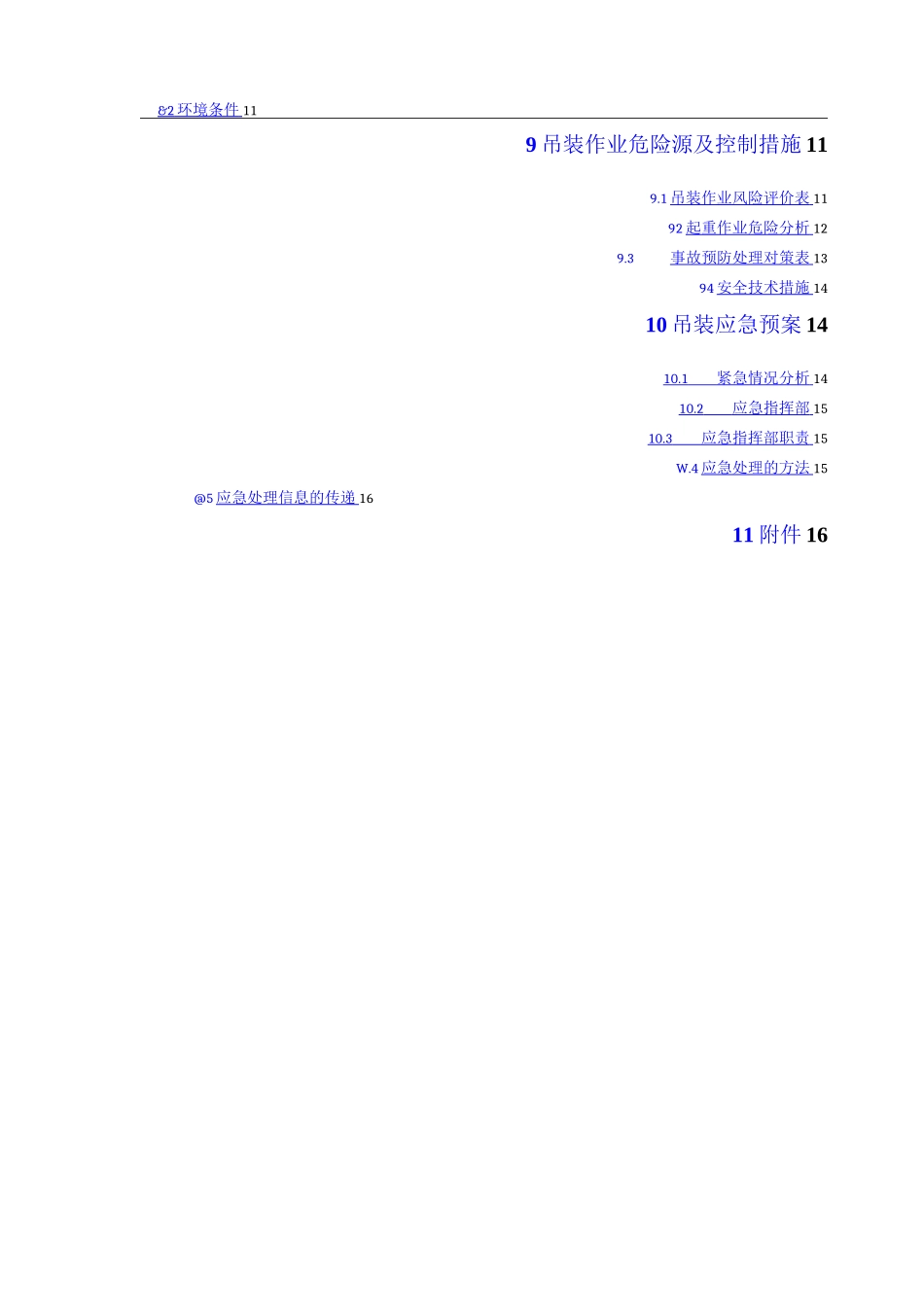

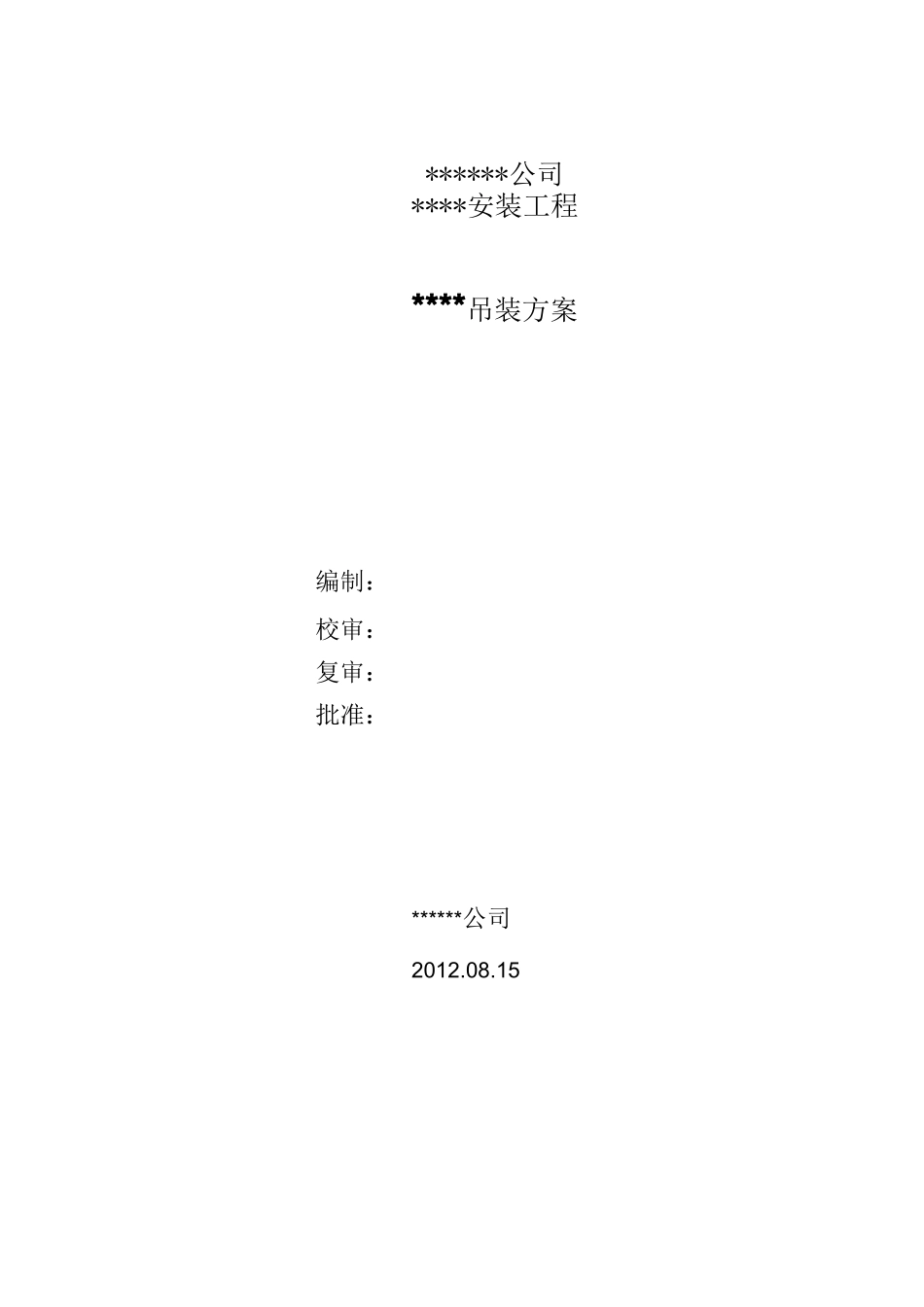

******公司****安装工程****吊装方案编制：校审：复审：批准：******公司2012.08.15目录1编制说明和编制依据 11.1编制说明 112 编制依据 12 工程概况 121设备布置情况 122设备一览表 22.3 吊车及吊车参数选择表 23 吊装方法选择 44 设备吊装工艺及平立面布置 44.1 设备安装工序简述 44.2 设备的水平运输 44.3 立式设备吊装 444吊装施工工艺流程 645吊装平面布置 646设备吊装计算 74.7设备吊装平立面布置 74.8设备试吊 749 正式吊装 7辺吊装指挥 7411 设备吊装条件 75 吊装施工管理组织机构与操作人员岗位职责 851 组织机构 85.2 岗位职责 86机具配置计戈 U 97劳动力计划 98环境安全风险评估 1081 作业的安全危害因素辨识和控制 10&2 环境条件 119 吊装作业危险源及控制措施 119.1 吊装作业风险评价表 1192 起重作业危险分析 129.3事故预防处理对策表 1394 安全技术措施 1410 吊装应急预案 1410.1 紧急情况分析 1410.2 应急指挥部 1510.3 应急指挥部职责 15W.4 应急处理的方法 15@5 应急处理信息的传递 1611 附件 161 编制说明和编制依据1.1 编制说明1）本方案针对***（工程名称）***进行编制。2）设备吊耳的方位和结构形式的设计，以及吊耳的安装、焊接、无损检测均由由设备厂家负责完成，故不再做吊耳的强度校核计算。3）本方案均按照小型号吊车及工作参数选取，届时根据现场吊车实际分配情况进行调整，可以大代小。1.2 编制依据1）设备图纸；2）装置设备布置图；3）《大型设备吊装工程施工工艺标准》SHJ3515-2003；4）《石油化工工程起重施工规范》SH/T3536-2002；5）吊车性能表。2 工程概况2.1 设备布置情况1）***（设备名称）***，共计两台，位于****，安装标咼****米。50 吨 30 米设备吊装方案双吊车2.2 设备一览表50 吨 30 米设备吊装方案双吊车50 吨 30 米设备吊装方案双吊车d 有条•'牛时辅用吊车应尽量让设备呈直豆状态吋脱钩主吊车应尽可能站到最终位置，需移动时要确保在吊车性能许可的范围内。B、辅助起重机的站位辅助吊车在吊装能力许可范围内根据现场平面布置灵活站位，最终保证辅助吊车脱钩时设备处于垂直直立状态。对于较高设备，辅助吊车的站位应考虑有利于向主吊起重设备方向行走。在设备吊装过程中，随着主吊车将设备上部的提升，使设备水平投影距离变小，辅助吊车应不断将尾端向前抬送，随着设备轴线与地面夹角的不断变大，尾部辅助吊车...
