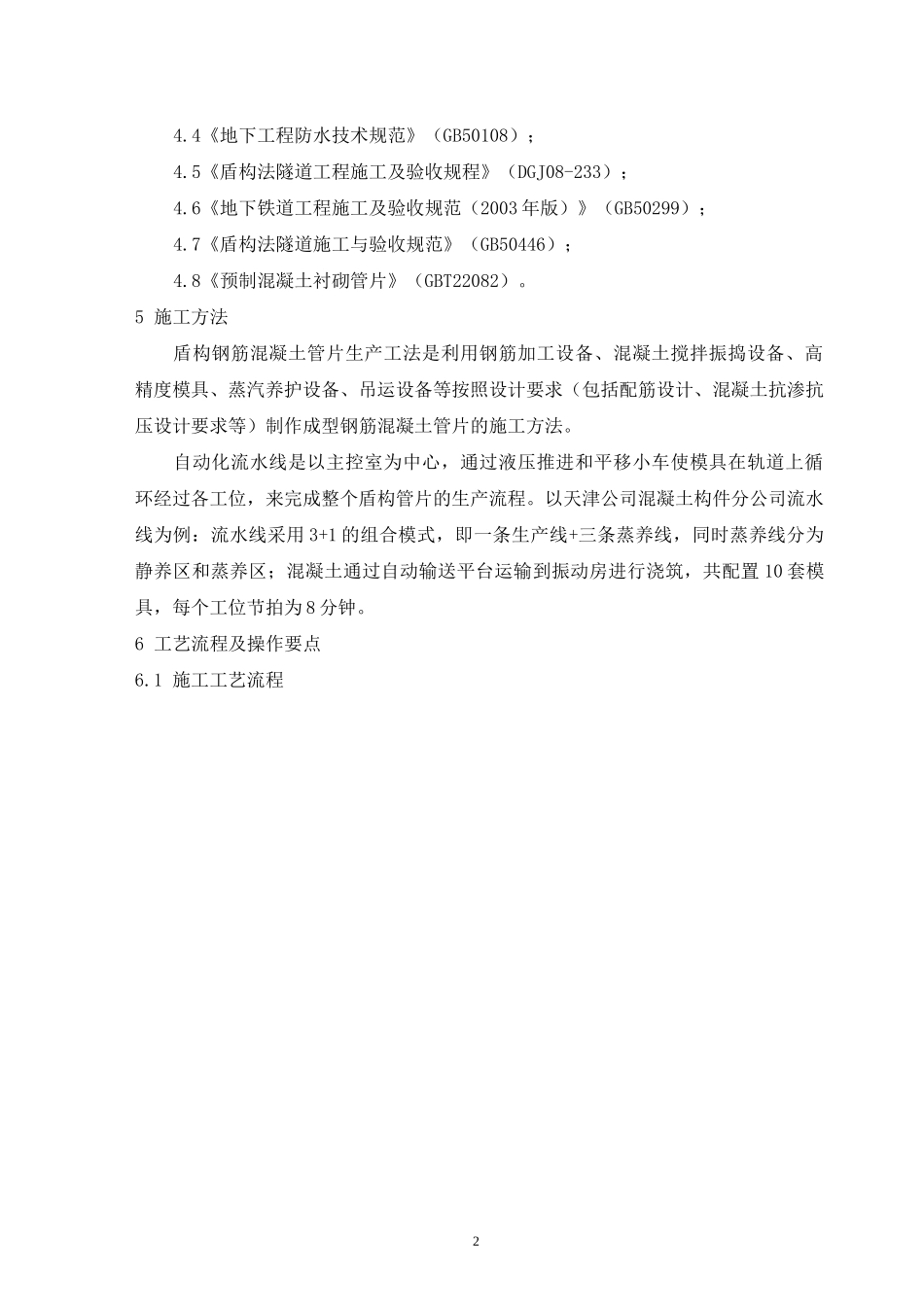

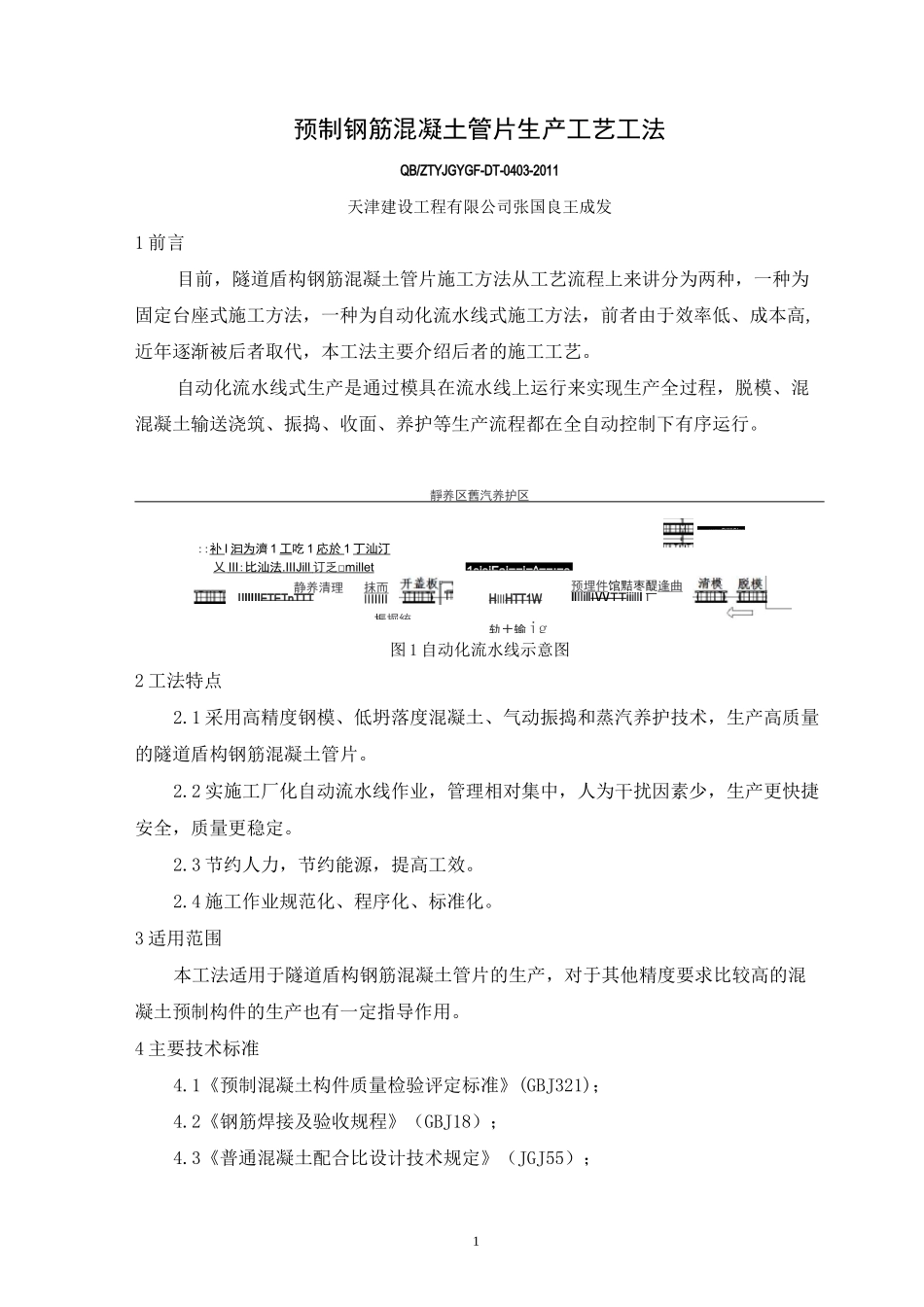

11sjsiFai==i=^==;=s静养清理IIIIIIIETETnTTT抹而IIIIIII振掘統HIIIHTT1W轨土输igB预制钢筋混凝土管片生产工艺工法QB/ZTYJGYGF-DT-0403-2011天津建设工程有限公司张国良王成发1 前言目前，隧道盾构钢筋混凝土管片施工方法从工艺流程上来讲分为两种，一种为固定台座式施工方法，一种为自动化流水线式施工方法，前者由于效率低、成本高,近年逐渐被后者取代，本工法主要介绍后者的施工工艺。自动化流水线式生产是通过模具在流水线上运行来实现生产全过程，脱模、混混凝土输送浇筑、振捣、收面、养护等生产流程都在全自动控制下有序运行。靜养区舊汽养护区::补 I 汩为濟 1 工吃 1 応於 1 丁汕汀乂 III : 比汕法 .IIIJill 订乏 □ millet 图 1 自动化流水线示意图2 工法特点2.1 采用高精度钢模、低坍落度混凝土、气动振捣和蒸汽养护技术，生产高质量的隧道盾构钢筋混凝土管片。2.2 实施工厂化自动流水线作业，管理相对集中，人为干扰因素少，生产更快捷安全，质量更稳定。2.3 节约人力，节约能源，提高工效。2.4 施工作业规范化、程序化、标准化。3 适用范围本工法适用于隧道盾构钢筋混凝土管片的生产，对于其他精度要求比较高的混凝土预制构件的生产也有一定指导作用。4 主要技术标准4.1《预制混凝土构件质量检验评定标准》(GBJ321)；4.2《钢筋焊接及验收规程》（GBJ18）；4.3《普通混凝土配合比设计技术规定》（JGJ55）；■■■wawBiiiiiSiar预埋件馆黠枣醍逢曲IlIIillIWTT iiillI 匸24.4《地下工程防水技术规范》（GB50108）；4.5《盾构法隧道工程施工及验收规程》（DGJ08-233）；4.6《地下铁道工程施工及验收规范（2003 年版）》（GB50299）；4.7《盾构法隧道施工与验收规范》（GB50446）；4.8《预制混凝土衬砌管片》（GBT22082）。5 施工方法盾构钢筋混凝土管片生产工法是利用钢筋加工设备、混凝土搅拌振捣设备、高精度模具、蒸汽养护设备、吊运设备等按照设计要求（包括配筋设计、混凝土抗渗抗压设计要求等）制作成型钢筋混凝土管片的施工方法。自动化流水线是以主控室为中心，通过液压推进和平移小车使模具在轨道上循环经过各工位，来完成整个盾构管片的生产流程。以天津公司混凝土构件分公司流水线为例：流水线采用 3+1 的组合模式，即一条生产线+三条蒸养线，同时蒸养线分为静养区和蒸养区；混凝土通过自动输送平台运输到振动房进行浇筑，共配置 10 套模具，每个工位节拍为 8 分钟。6 工艺流程及操作要点...
