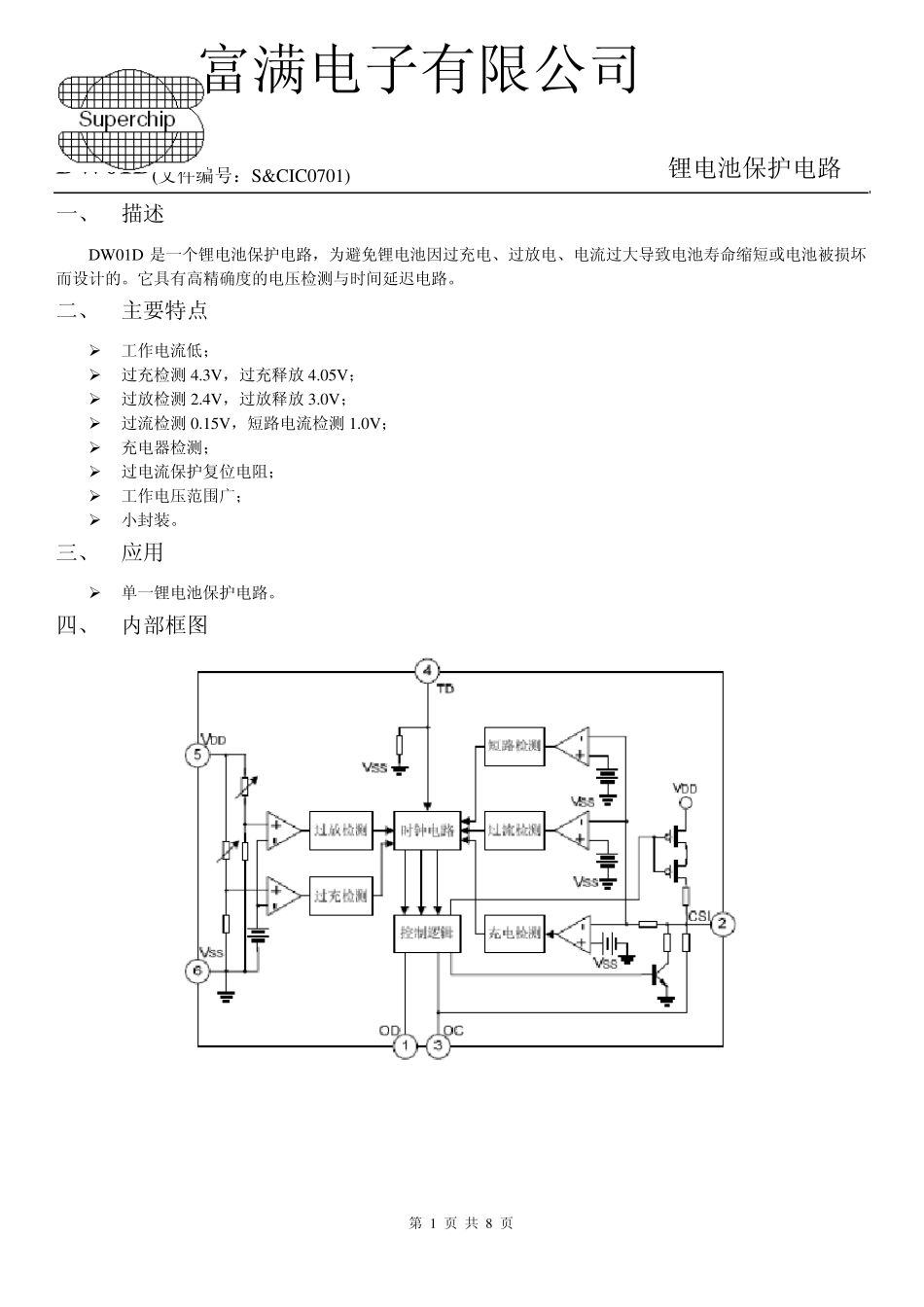

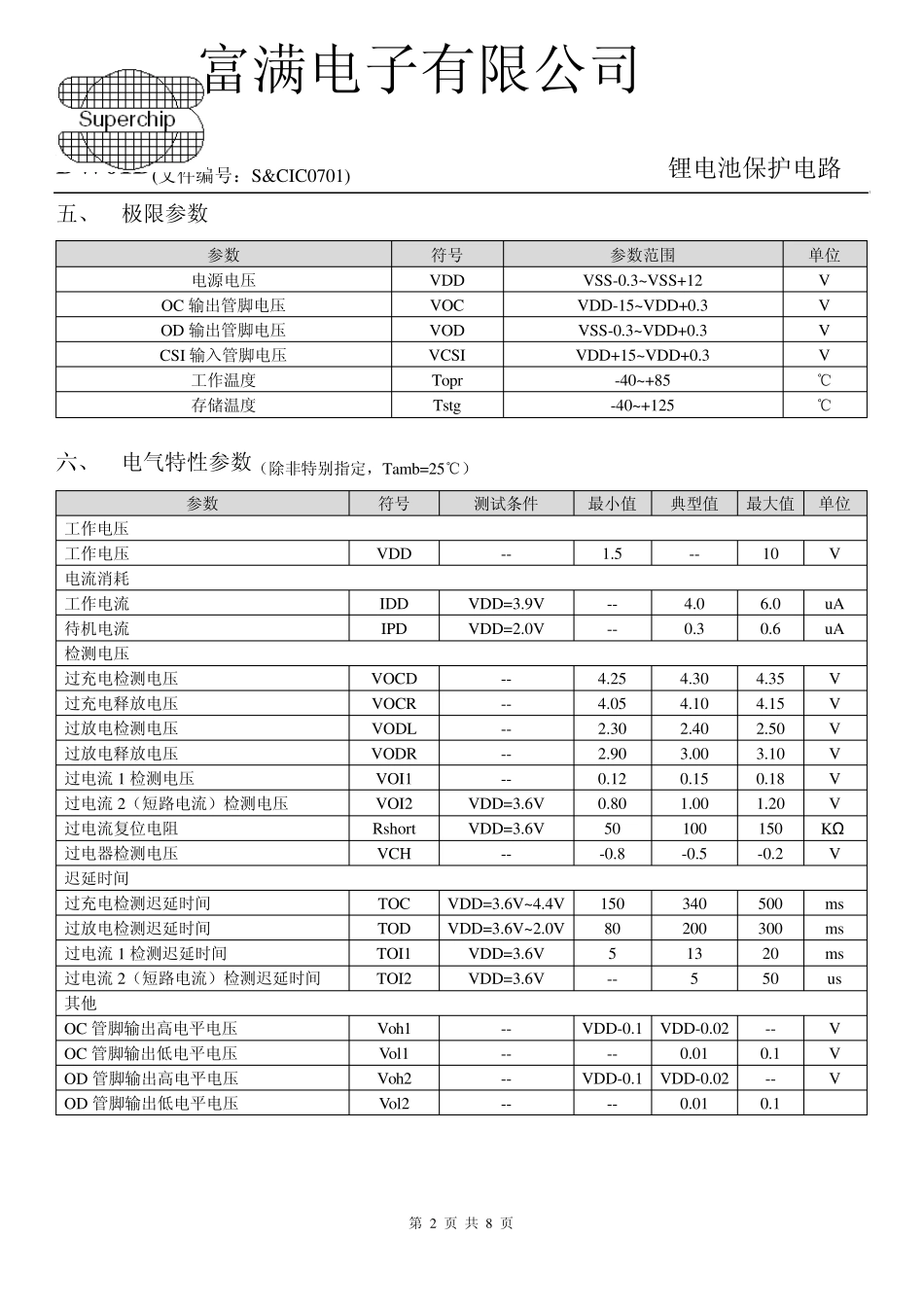

富满电子有限公司 DW 01D(文件编号：S&CIC0701) 锂电池保护电路 第 1 页 共 8 页 一、 描述 DW 01D 是一个锂电池保护电路，为避免锂电池因过充电、过放电、电流过大导致电池寿命缩短或电池被损坏而设计的。它具有高精确度的电压检测与时间延迟电路。 二、 主要特点  工作电流低；  过充检测 4.3V，过充释放 4.05V；  过放检测 2.4V，过放释放 3.0V；  过流检测 0.15V，短路电流检测 1.0V；  充电器检测；  过电流保护复位电阻；  工作电压范围广；  小封装。 三、 应用  单一锂电池保护电路。 四、 内部框图 富满电子有限公司 DW 01D(文件编号：S&CIC0701) 锂电池保护电路 第 2 页 共 8 页 五、 极限参数 参数 符号 参数范围 单位 电源电压 VDD VSS-0.3~VSS+12 V OC 输出管脚电压 VOC VDD-15~VDD+0.3 V OD 输出管脚电压 VOD VSS-0.3~VDD+0.3 V CSI 输入管脚电压 VCSI VDD+15~VDD+0.3 V 工作温度 Topr -40~+85 ℃ 存储温度 Tstg -40~+125 ℃ 六、 电气特性参数（除非特别指定，Tamb=25℃） 参数 符号 测试条件 最小值 典型值 最大值 单位 工作电压 工作电压 VDD -- 1.5 -- 10 V 电流消耗 工作电流 IDD VDD=3.9V -- 4.0 6.0 uA 待机电流 IPD VDD=2.0V -- 0.3 0.6 uA 检测电压 过充电检测电压 VOCD -- 4.25 4.30 4.35 V 过充电释放电压 VOCR -- 4.05 4.10 4.15 V 过放电检测电压 VODL -- 2.30 2.40 2.50 V 过放电释放电压 VODR -- 2.90 3.00 3.10 V 过电流 1 检测电压 VOI1 -- 0.12 0.15 0.18 V 过电流 2（短路电流）检测电压 VOI2 VDD=3.6V 0.80 1.00 1.20 V 过电流复位电阻 Rshort VDD=3.6V 50 100 150 KΩ 过电器检测电压 VCH -- -0.8 -0.5 -0.2 V 迟延时间 过充电检测迟延时间 TOC VDD=3.6V~4.4V 150 340 500 ms 过放电检测迟延时间 TOD VDD=3.6V~2.0V 80 200 300 ms 过电流 1 检测迟延时间 TOI1 VDD=3.6V 5 13 20 ms 过电流 2（短路电流）检测迟延时间 TOI2 VDD=3.6V -- 5 50 us 其他 OC 管脚输出高电平电压 Voh1 -- VDD-0.1 VDD-0.02 -- V OC 管脚输出低电平电压 Vol1 -- -- 0.01 0.1 V OD 管脚输出高电平电压 Voh2 -- VDD-0.1 VDD-0.02 -- V OD 管脚输出低电平电压 Vo...
