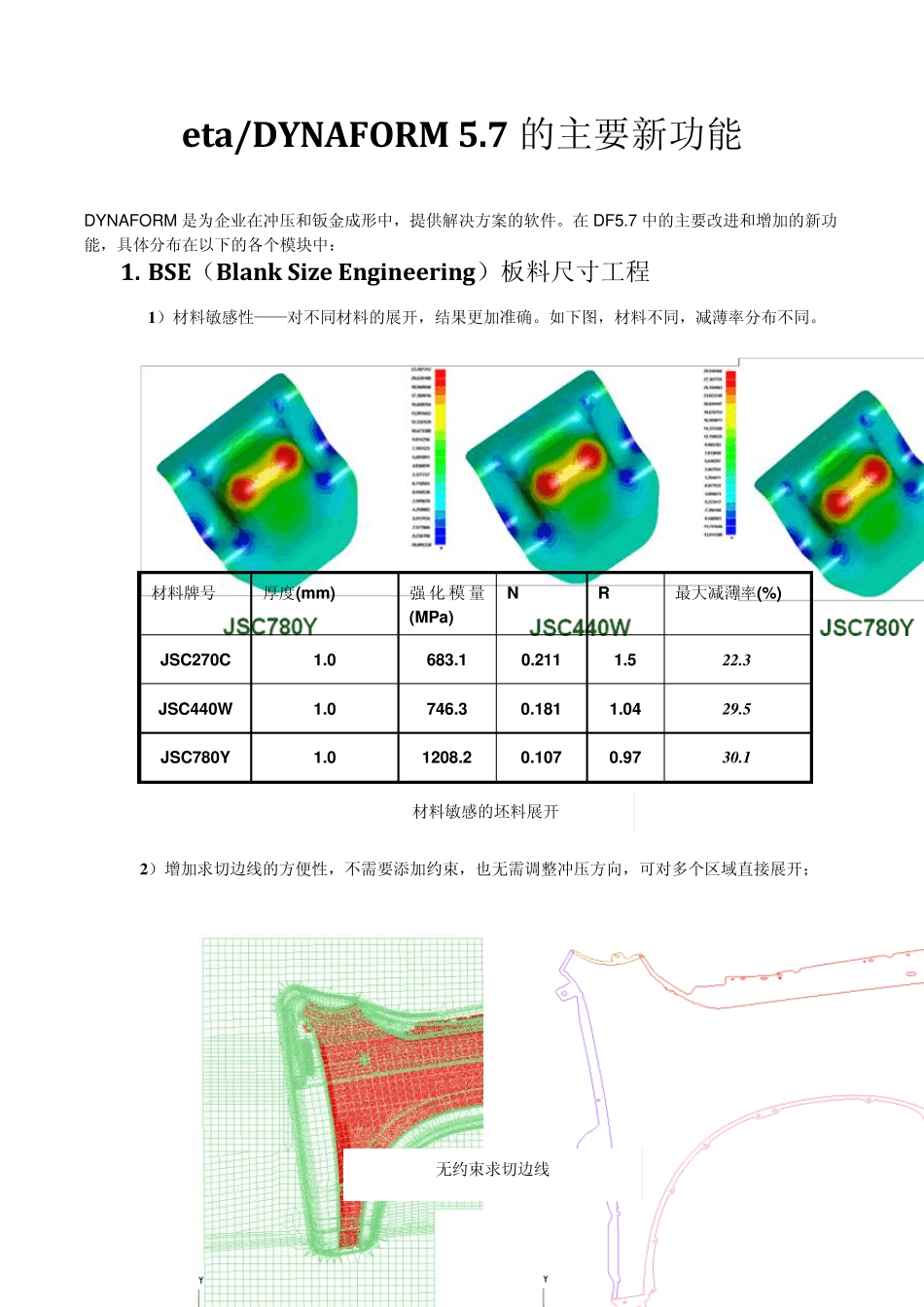

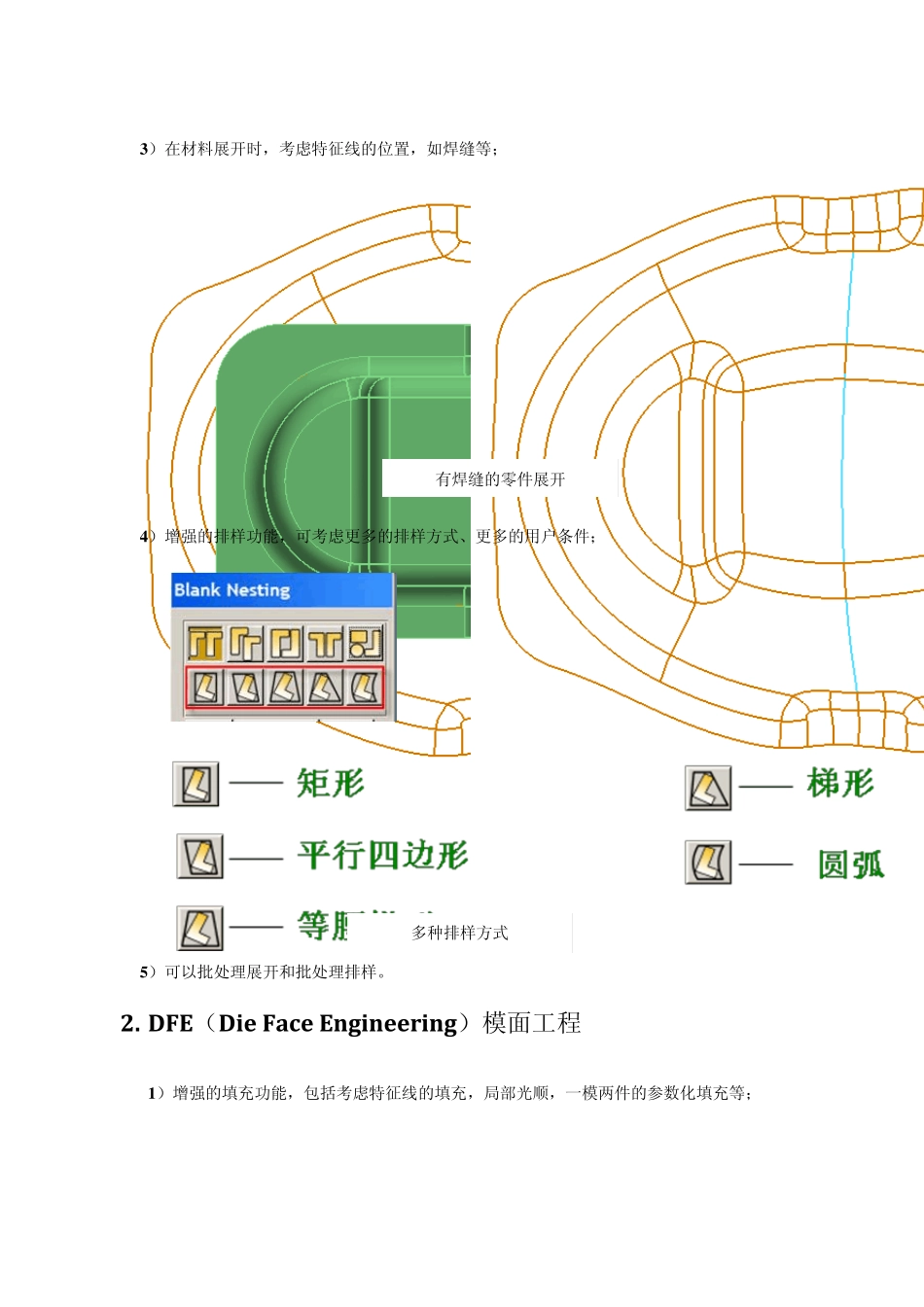

eta/DYNAFORM 5.7 的主要新功能 DYNAFORM 是为企业在冲压和钣金成形中，提供解决方案的软件。在DF5.7 中的主要改进和增加的新功能，具体分布在以下的各个模块中： 1. BSE（Blank Size Engineering）板料尺寸工程 1 ）材料敏感性——对不同材料的展开，结果更加准确。如下图，材料不同，减薄率分布不同。 材料牌号 厚度(m m ) 强 化 模量 (MPa) N R 最大减薄率(%) JSC270C 1.0 683.1 0.211 1.5 2 2 .3 JSC440W 1.0 746.3 0.181 1.04 2 9 .5 JSC780Y 1.0 1208.2 0.107 0.97 3 0 .1 2 ）增加求切边线的方便性，不需要添加约束，也无需调整冲压方向，可对多个区域直接展开； 材料敏感的坯料展开 无约束求切边线 3 ）在材料展开时，考虑特征线的位置，如焊缝等； 4 ）增强的排样功能，可考虑更多的排样方式、更多的用户条件； 5 ）可以批处理展开和批处理排样。 2. DFE（Die Face Engineering）模面工程 1 ）增强的填充功能，包括考虑特征线的填充，局部光顺，一模两件的参数化填充等； 有焊缝的零件展开 多种排样方式 考虑特征线的填充 改进前的边界光顺 改进后的边界光顺 一模两件的内孔填充 2 ）新增侧台阶功能，可以参数定义和修改形状，方便的补充台阶的开口部分； 3 ）增加裁减模面功能； 方便的侧台阶添加功能 模面裁剪功能 4 ）增强的压料面设计和修改功能； 5 ）增强的工艺补充功能，可方便控制各种工艺补充形状之间的过渡和控制； 增强的压料面修改功能 工艺补充面的过渡 3. FS（Formability Simulation）成形仿真 １）增加几何拉延筋的参数化生成和修改；等效拉延筋转换为几何拉延筋；拉延筋的单独导出和输入； 等效筋到几何筋的生成 生成的封闭的几何筋 生成的开放的几何筋 ２）增强的材料模型，增加材料库的材料牌号。 4. DSA（Die Sy stem Analy sis）冲模系统分析 DYNAFORM 5.7 新增加的模块，包含三个子模块 1）DSI（Die Structure Integrity）模块分析模具的结构强度及疲劳寿命。 通过显式和隐式的方式分析结构上的载荷及载荷次数分析结构的完整性，结构的强度以及结构的疲劳寿命。 方筋和圆筋之间的过渡 模具结构的强度分析 2）SSR（Scrap Shedding/Remov al）模块分析冲压系统中切边或者冲孔后的废料去向。 在自动冲压线中，导致冲压线停止大多数来自于废料去向不正确，导致冲压不能顺利进行。在切边模具结构设计阶段...
