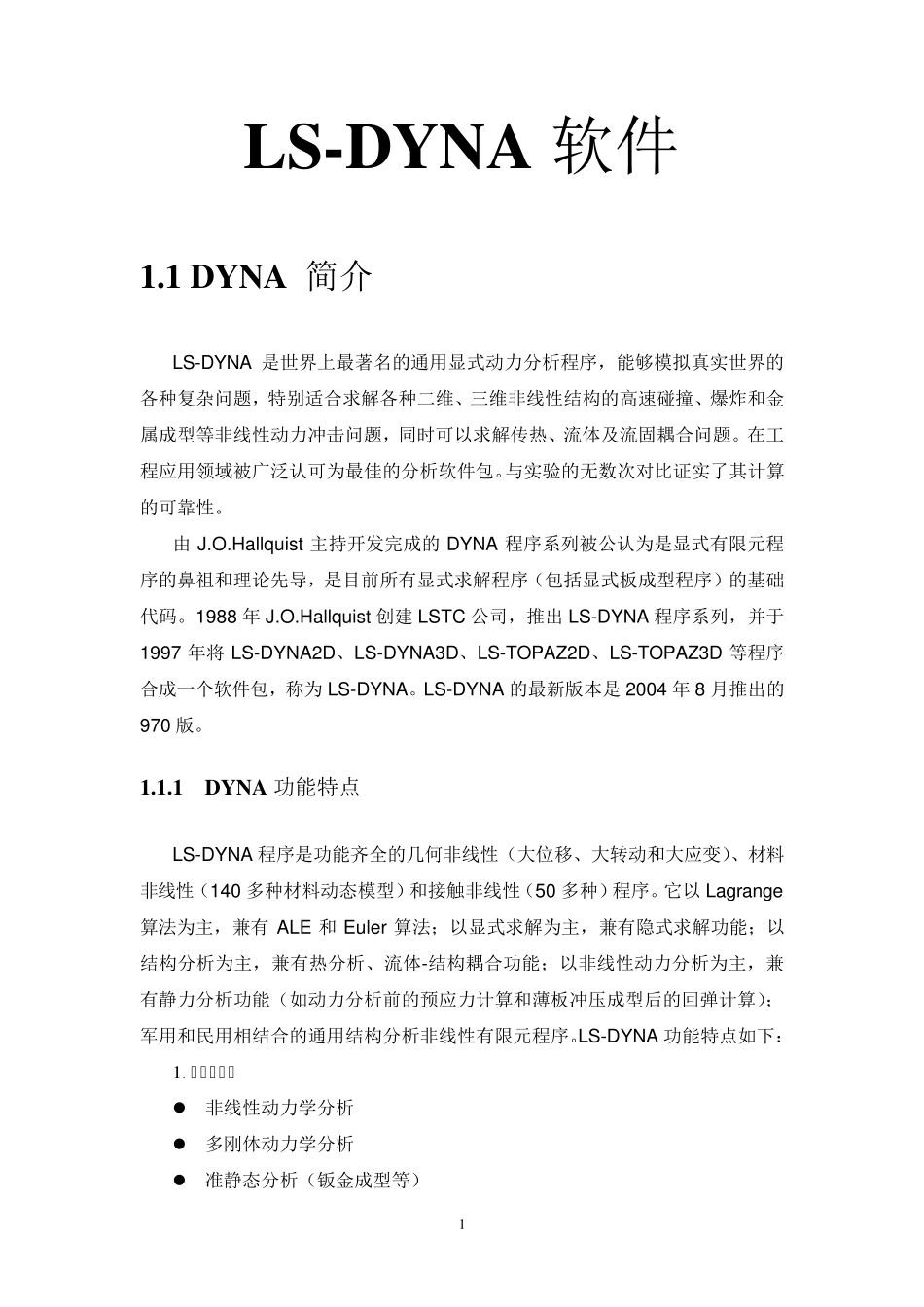

1 LS-DY NA 软件 1.1 DY NA 简介 LS-DYNA 是世界上最著名的通用显式动力分析程序，能够模拟真实世界的各种复杂问题，特别适合求解各种二维、三维非线性结构的高速碰撞、爆炸和金属成型等非线性动力冲击问题，同时可以求解传热、流体及流固耦合问题。在工程应用领域被广泛认可为最佳的分析软件包。与实验的无数次对比证实了其计算的可靠性。 由 J.O.Hallqu ist 主持开发完成的DYNA 程序系列被公认为是显式有限元程序的鼻祖和理论先导，是目前所有显式求解程序（包括显式板成型程序）的基础代码。1988 年 J.O.Hallqu ist 创建 LSTC 公司，推出 LS-DYNA 程序系列，并于1997 年将 LS-DYNA2D、LS-DYNA3D、LS-TOPAZ2D、LS-TOPAZ3D 等程序合成一个软件包，称为 LS-DYNA。LS-DYNA 的最新版本是2004 年 8 月推出的970 版。 1.1.1 DY NA 功能特点 LS-DYNA 程序是功能齐全的几何非线性（大位移、大转动和大应变）、材料非线性（140 多种材料动态模型）和接触非线性（50 多种）程序。它以 Lagrange算法为主，兼有 ALE 和 Eu ler 算法；以显式求解为主，兼有隐式求解功能；以结构分析为主，兼有热分析、流体-结构耦合功能；以非线性动力分析为主，兼有静力分析功能（如动力分析前的预应力计算和薄板冲压成型后的回弹计算）；军用和民用相结合的通用结构分析非线性有限元程序。LS-DYNA 功能特点如下： 1 .分析能力：  非线性动力学分析  多刚体动力学分析  准静态分析（钣金成型等） 2  热分析  结构-热耦合分析  流体分析：  欧拉方式  任意拉格郎日-欧拉（ALE）  流体-结构相互作用  不可压缩流体CFD 分析  有限元-多刚体动力学耦合分析 （MADYMO，CAL3D）  水下冲击  失效分析  裂纹扩展分析  实时声场分析  设计优化  隐式回弹  多物理场耦合分析  自适应网格重划  并行处理（SMP和 MPP） 2 .材料模式库(1 4 0 多种)  金属  塑料  玻璃  泡沫  编制品  橡胶（人造橡胶）  蜂窝材料  复合材料  混凝土和土壤  炸药  推进剂 3  粘性流体  用户自定义材料 3 .单元库  体单元  薄/厚壳单元  梁单元  焊接单元  离散单元  束和索单元  安全带单元  节点质量单元  SPH 单元 4 .接触方式(5 0 多种)  柔体对柔体...
