E+HFUM30液位计说明书

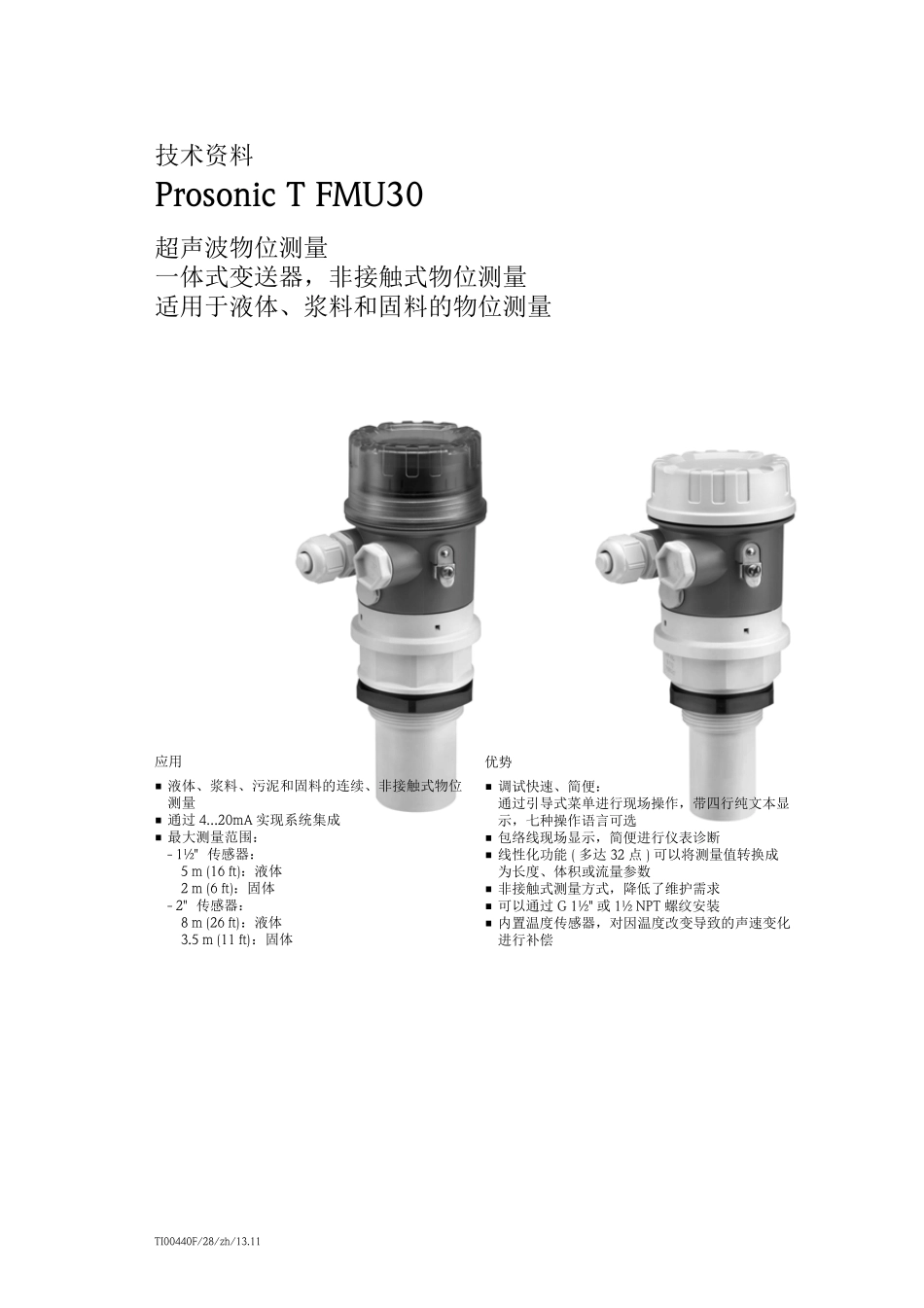

TI00440F/28/zh/13.11技术资料Prosonic T FMU30超声波物位测量一体式变送器，非接触式物位测量适用于液体、浆料和固料的物位测量应用• 液体、浆料、污泥和固料的连续、非接触式物位测量• 通过 4...20mA 实现系统集成• 最大测量范围：- 1½ " 传感器：5 m (16 ft)：液体2 m (6 ft)：固体- 2" 传感器：8 m (26 ft)：液体3.5 m (11 ft)：固体优势• 调试快速、简便：通过引导式菜单进行现场操作，带四行纯文本显示，七种操作语言可选• 包络线现场显示，简便进行仪表诊断• 线性化功能 ( 多达 32 点 ) 可以将测量值转换成为长度、体积或流量参数• 非接触式测量方式，降低了维护需求• 可以通过 G 1½ " 或 1½ NPT 螺纹安装• 内置温度传感器，对因温度改变导致的声速变化进行补偿Prosonic T FMU302Endress+Hauser目录功能与系统设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3设备结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5测量变量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5工作频率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6输出信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6报警信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ....
