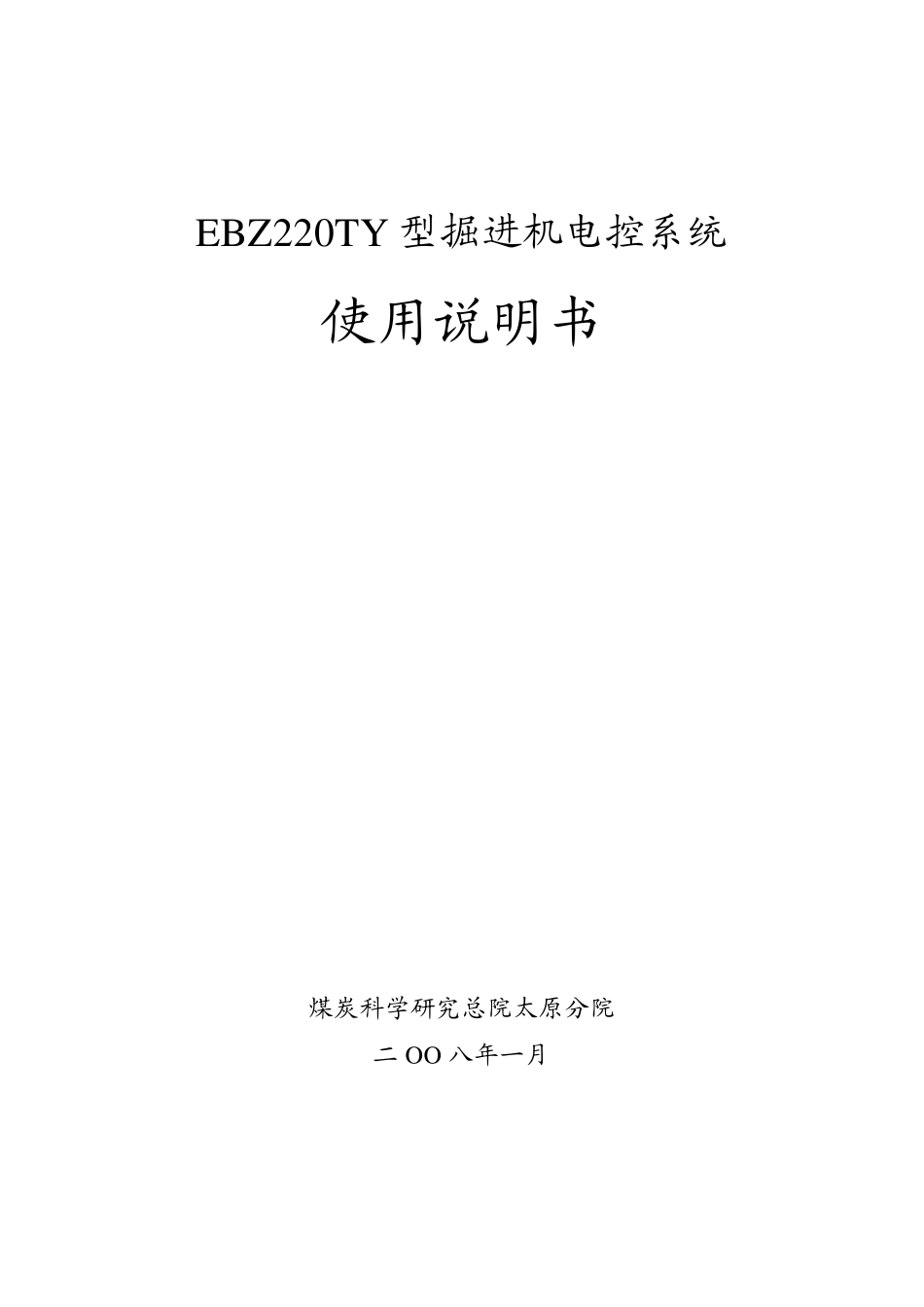

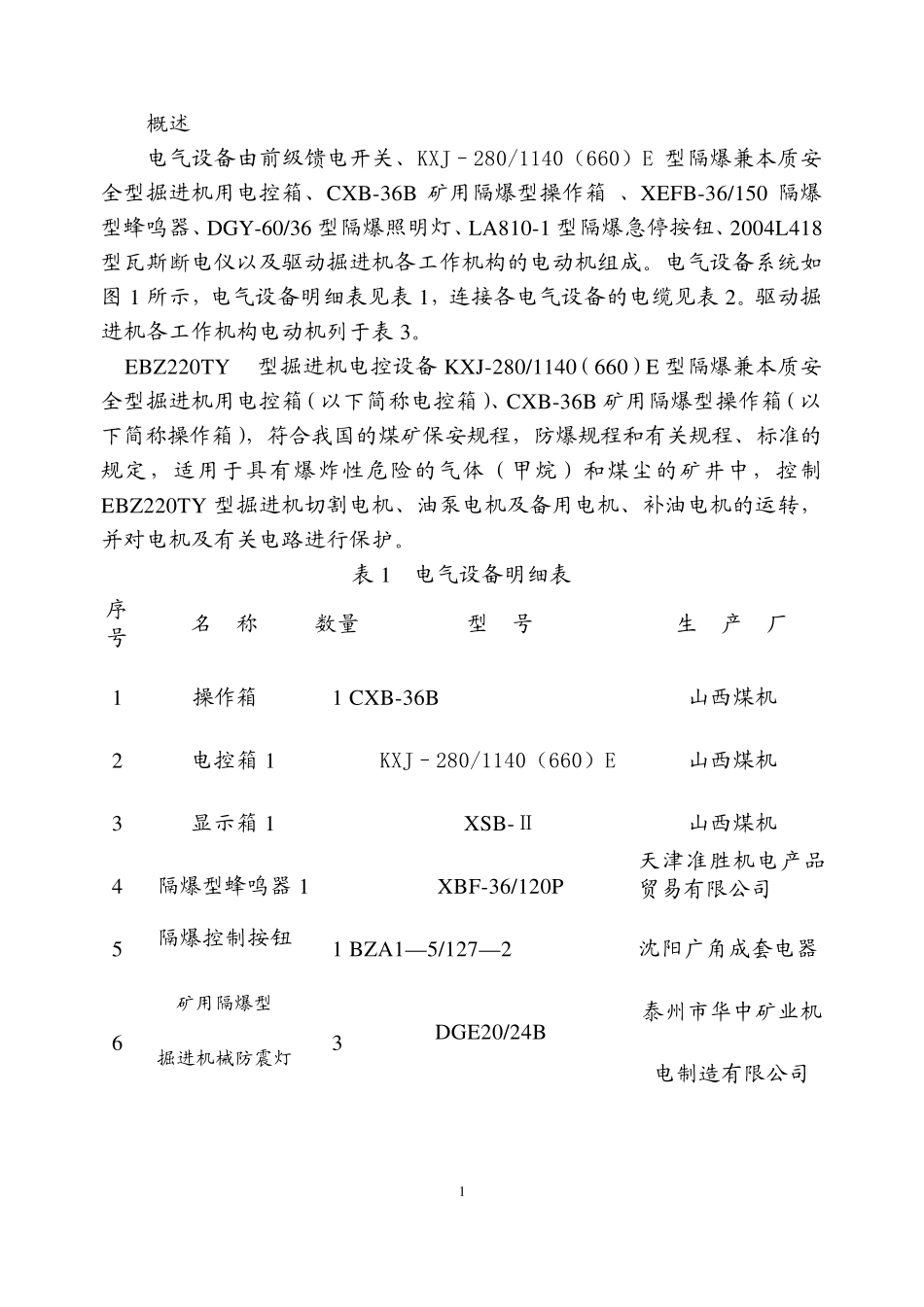

EBZ220TY 型掘进机电控系统 使用说明书 煤炭科学研究总院太原分院 二OO 八年一月 1概述 电气设备由前级馈电开关、KXJ–280/1140（660）E 型隔爆兼本质安全型掘进机用电控箱、CXB-36B 矿用隔爆型操作箱 、XEFB-36/150 隔爆型蜂鸣器、DGY-60/36 型隔爆照明灯、LA810-1 型隔爆急停按钮、2004L418型瓦斯断电仪以及驱动掘进机各工作机构的电动机组成。电气设备系统如图 1 所示，电气设备明细表见表 1，连接各电气设备的电缆见表 2。驱动掘进机各工作机构电动机列于表 3。 EBZ220TY型掘进机电控设备KXJ-280/1140（660）E 型隔爆兼本质安全型掘进机用电控箱（以下简称电控箱）、CXB-36B 矿用隔爆型操作箱（以下简称操作箱），符合我国的煤矿保安规程，防爆规程和有关规程、标准的规定，适用于具有爆炸性危险的气体（甲烷）和煤尘的矿井中，控制EBZ220TY 型掘进机切割电机、油泵电机及备用电机、补油电机的运转，并对电机及有关电路进行保护。 表 1 电气设备明细表 序号 名 称 数量 型 号 生 产 厂 1 操作箱 1 CXB-36B 山西煤机 2 电控箱 1 KXJ–280/1140（660）E山西煤机 3 显示箱 1 XSB-Ⅱ 山西煤机 4 隔爆型蜂鸣器 1 XBF-36/120P 天津准胜机电产品贸易有限公司 5 隔爆控制按钮 1 BZA1— 5/127— 2 沈阳广角成套电器 6 矿用隔爆型 掘进机械防震灯 3 DGE20/24B 泰州市华中矿业机电制造有限公司 27 瓦斯断电仪 1 DG4J 南方矿用电器 8 油泵电机 1 YBS-132-4 南阳防爆 9 切割电机 1 YBUD-220/160-4/8-B 南阳防爆 表2 连接电缆表 图1 中代号 型号规格 长度 连接电气设备 1 CEFR16×1.0 5m 操作箱 2 MYQ4X1.5 5m 显示箱 2 UCPQ3×70+1×6+3×6+1×16100m前级开关 3 U(M)CP3×35+1×6+4×2.5 7m 油泵电动机 4 U(M)CP3×50+1×6+4×2.5 18 m 切割电动机 5 U(M)Z3×2.5+1×2.5 (15m) 6 U(M)Z3×2.5+1×2.5 （左）防爆照明灯 7 U(M)Z3×2.5+1×2.5 (右) 防爆照明灯 8 U(M)Z3×2.5+1×2.5 （尾）防爆照明灯 11 U(M)Z3×2.5+1×2.5 蜂鸣器 12 U(M)Z3×2.5+1×2.5 30m 防爆急停按钮 3一、电控箱的主要技术参数及特征 1、技术参数： 1.1 额定电压：V 主回路：1140 控制回路：220、36、127 1.2 额定电流：A 280 1.3 额定频率：Hz 50 1.4 输出分路数：5 其中：137/130.9、82.4、19.6、2 A 1.5 额定控制功率：kW 384...
