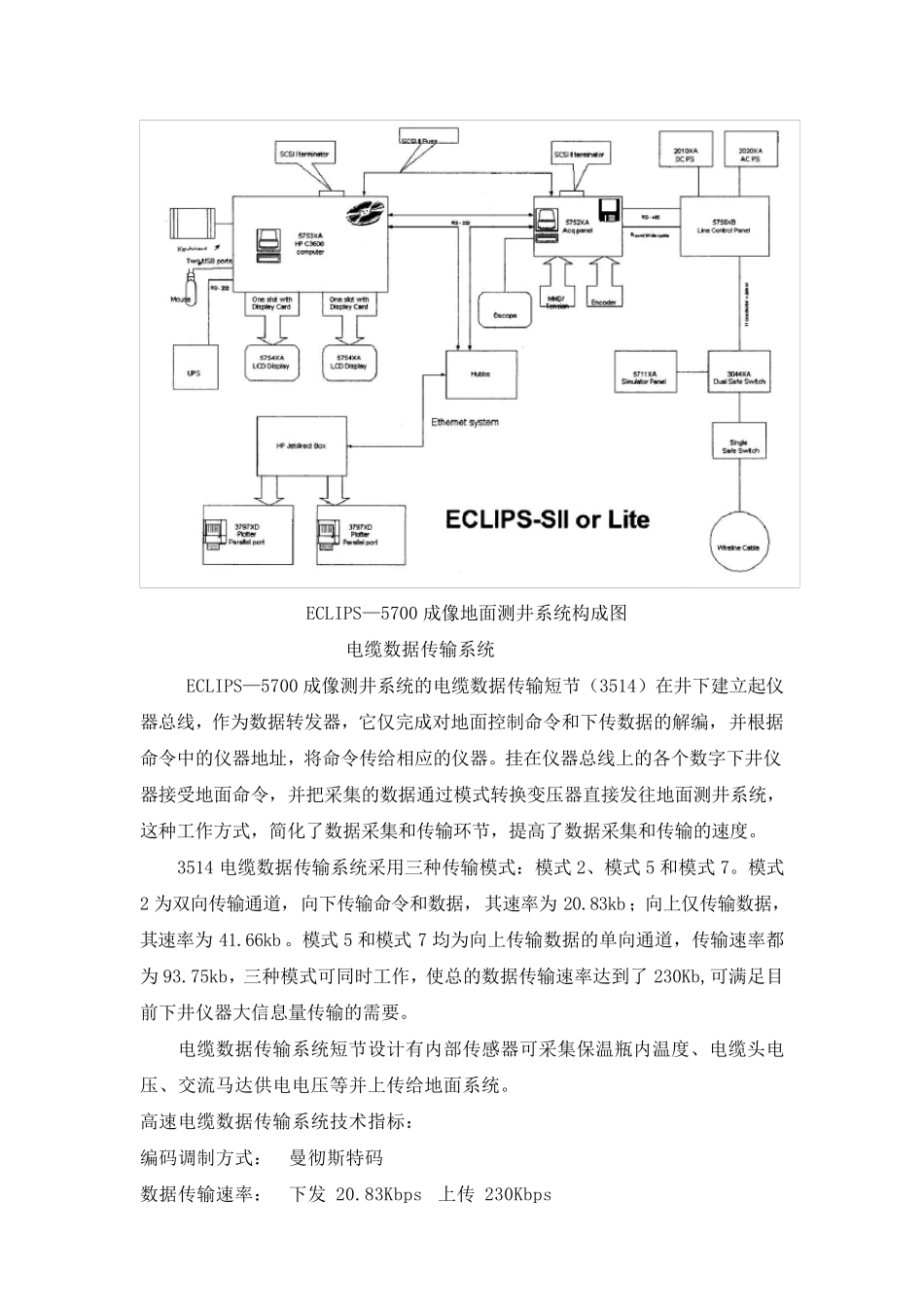

ECLIPS5700 成像测井系统 系统概述 ECLIPS—5700 （ Enhanced Computerised Logging and Interpretative Processing System）测井系统由 ATLAS 公司于上世纪 90 年代初推出的新一代成像测井系统，ECLIPS—5700 成像测井系统是一种增强型计算机化的测井评价处理系统。该系统满足了现代测井仪器阵列化、谱分析化、成像化的大规模数据处理的要求。系统主机为 2 台 HP C3600 工作站，软件建立于分布式处理及多任务的 UNIX 系统平台上，提供真正的多用户/多任务系统，允许下井仪器处理、记录、储存、显示、传送等同时进行。具有现场快速直观处理解释功能。经过十年的应用和发展，ECLIPS—5700 成像测井系统日趋成熟，配备了较为完善的下井仪器系列，其资料采集和处理水平很高，是目前最先进的测井系统之一。 ECLIPS—5700 成像测井系统，该系统是胜利测井公司于 1997 年由美国Wester Atlas公司引进的。ECLIPS—5700 成像测井系统又称增强型计算机测井与解释处理系统，3700 系统下井仪通过改进扩展可与其兼容。它采用菜单驱动，具备“help”功能，便 于操 作，ECLIPS 可提供广 泛 的诊 断 ，如 为用户提供的可选 择 的电 源 和遥 传系统诊 断 程 序 。通过图 形 显示和数据处理的实 时显示可不 断 地监 视 测井质 量 。ECLIPS—5700 成像测井系统，它代表 着 目前世界 的最新测井技术 ，具有广 阔 的应用前景 ，但 是由于其昂 贵 的售 价及收 费 标 准 ，在 胜利油 田 只 使用于重 点 探 井和重 点 开 发井。 ECLIPS—5700 成像地面测井系统照片 系统构成 ECLIPS—5700 成像测井系统主要可分为六部分 一、 5753 HP3600 工作站：基于 HP—UNIX 操作系统的计算机，根据用户指令对输入数据完成各种处理并将其输出到各种外围设备。 二、人机交互设备（HIL）：包括键盘、鼠标和双显示器等完成用户和计算机之间的联系。 三、 5752Acq panel 采集面板：将编码信号或者由 LCP 送来的原始信号转换成计算机可以接受的信号。 四、 5756LCP 接线控制面板：其功能是将电缆接通到合适的面板上并控制下井仪器的换档、马达供电和通讯。 五、外围设备：包括存储设备、输出设备、监视设备和信号模拟设备等。 主要有硬盘、软驱、刻盘机、磁带机、绘图仪、示波器、信号模拟面板。 六、安全开关面板： 其作用是切换电缆连接并在射孔和取芯以及其他爆炸作业时将...
