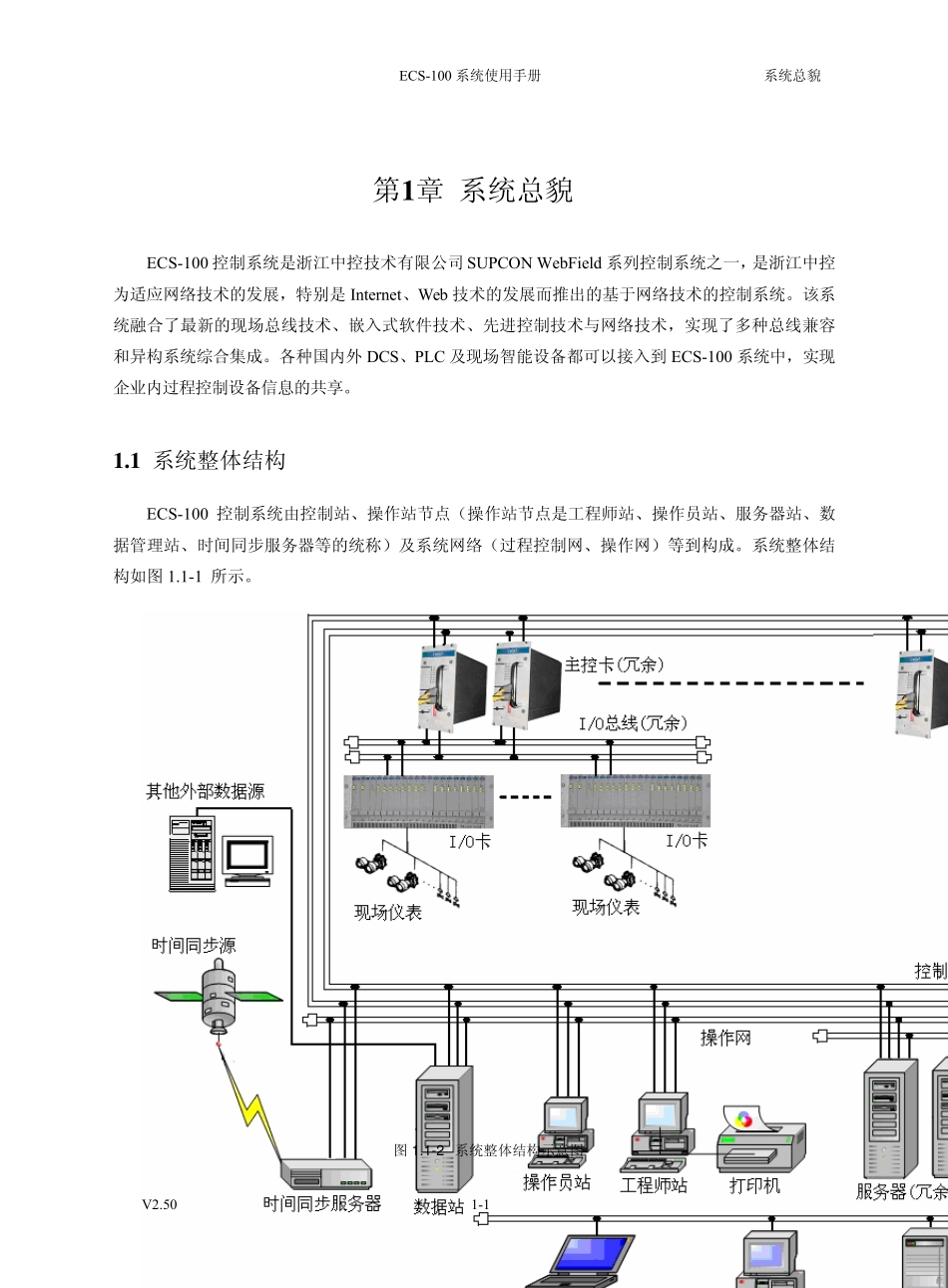

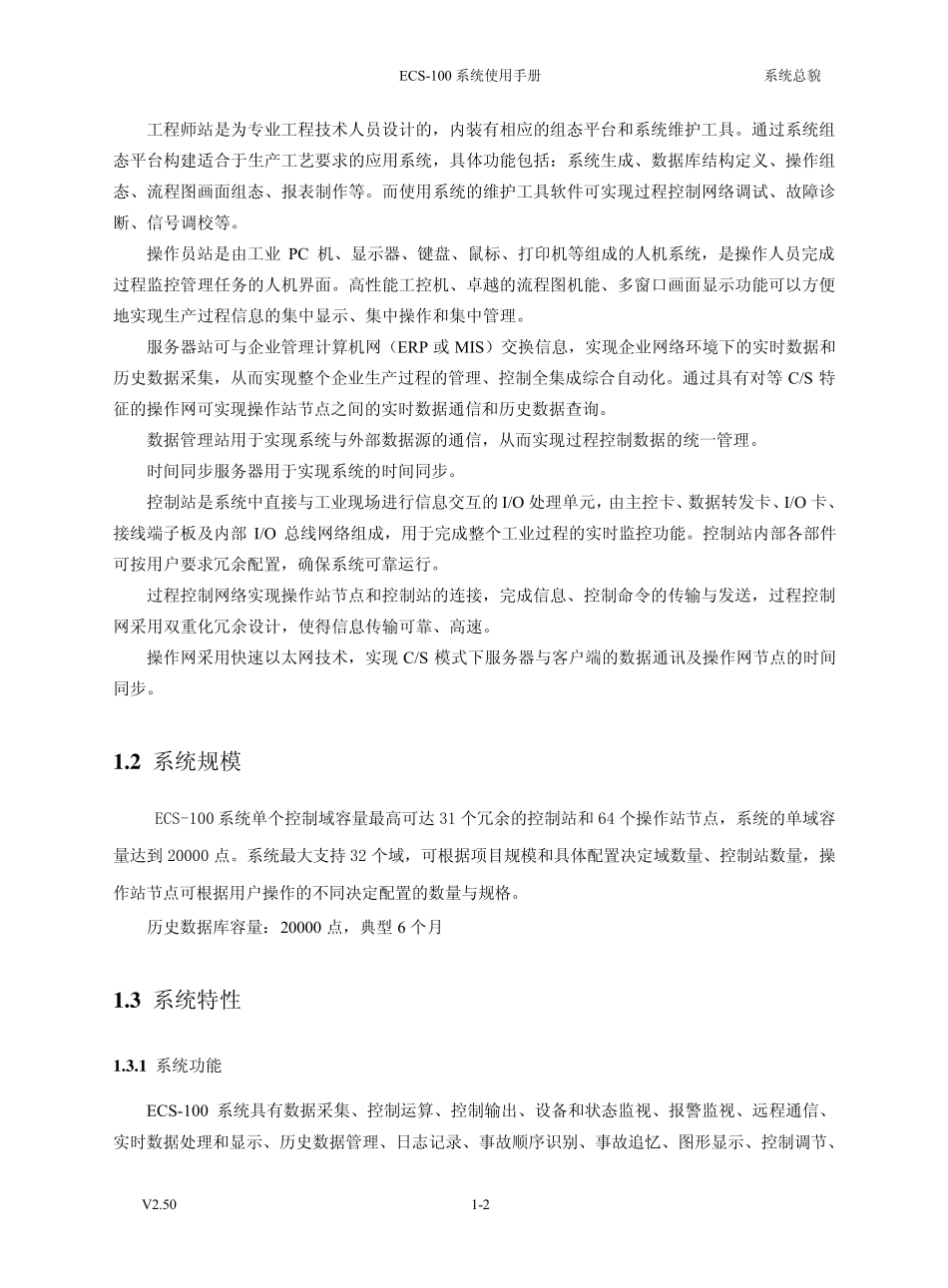

ECS-100 系统使用手册 系统总貌 第1 章 系统总貌 ECS-100 控制系统是浙江中控技术有限公司SUPCON WebField 系列控制系统之一,是浙江中控为适应网络技术的发展,特别是Internet、Web 技术的发展而推出的基于网络技术的控制系统。该系统融合了最新的现场总线技术、嵌入式软件技术、先进控制技术与网络技术,实现了多种总线兼容和异构系统综合集成。各种国内外 DCS、PLC 及现场智能设备都可以接入到 ECS-100 系统中,实现企业内过程控制设备信息的共享。 1 .1 系统整体结构 ECS-100 控制系统由控制站、操作站节点(操作站节点是工程师站、操作员站、服务器站、数据管理站、时间同步服务器等的统称)及系统网络(过程控制网、操作网)等到构成。系统整体结构如图 1.1-1 所示。 图 1 .1 -2 系统整体结构示意图 V2.50 1-1 ECS-100 系统使用手册 系统总貌 工程师站是为专业工程技术人员设计的,内装有相应的组态平台和系统维护工具。通过系统组态平台构建适合于生产工艺要求的应用系统,具体功能包括:系统生成、数据库结构定义、操作组态、流程图画面组态、报表制作等。而使用系统的维护工具软件可实现过程控制网络调试、故障诊断、信号调校等。 操作员站是由工业PC 机、显示器、键盘、鼠标、打印机等组成的人机系统,是操作人员完成过程监控管理任务的人机界面。高性能工控机、卓越的流程图机能、多窗口画面显示功能可以方便地实现生产过程信息的集中显示、集中操作和集中管理。 服务器站可与企业管理计算机网(ERP 或 MIS)交换信息,实现企业网络环境下的实时数据和历史数据采集,从而实现整个企业生产过程的管理、控制全集成综合自动化。通过具有对等 C/S 特征的操作网可实现操作站节点之间的实时数据通信和历史数据查询。 数据管理站用于实现系统与外部数据源的通信,从而实现过程控制数据的统一管理。 时间同步服务器用于实现系统的时间同步。 控制站是系统中直接与工业现场进行信息交互的I/O 处理单元,由主控卡、数据转发卡、I/O 卡、接线端子板及内部 I/O 总线网络组成,用于完成整个工业过程的实时监控功能。控制站内部各部件可按用户要求冗余配置,确保系统可靠运行。 过程控制网络实现操作站节点和控制站的连接,完成信息、控制命令的传输与发送,过程控制网采用双重化冗余设计,使得信息传输可靠、高速。 操作网采用快速以太网技术,实现 C/S 模式下服务器与客户端的数据通讯及操作网节...
