EDI的环境配置和开发操作手册

EDI的环境配置和开发操作手册_第1页
1/35
EDI的环境配置和开发操作手册_第2页
2/35
EDI的环境配置和开发操作手册_第3页
3/35

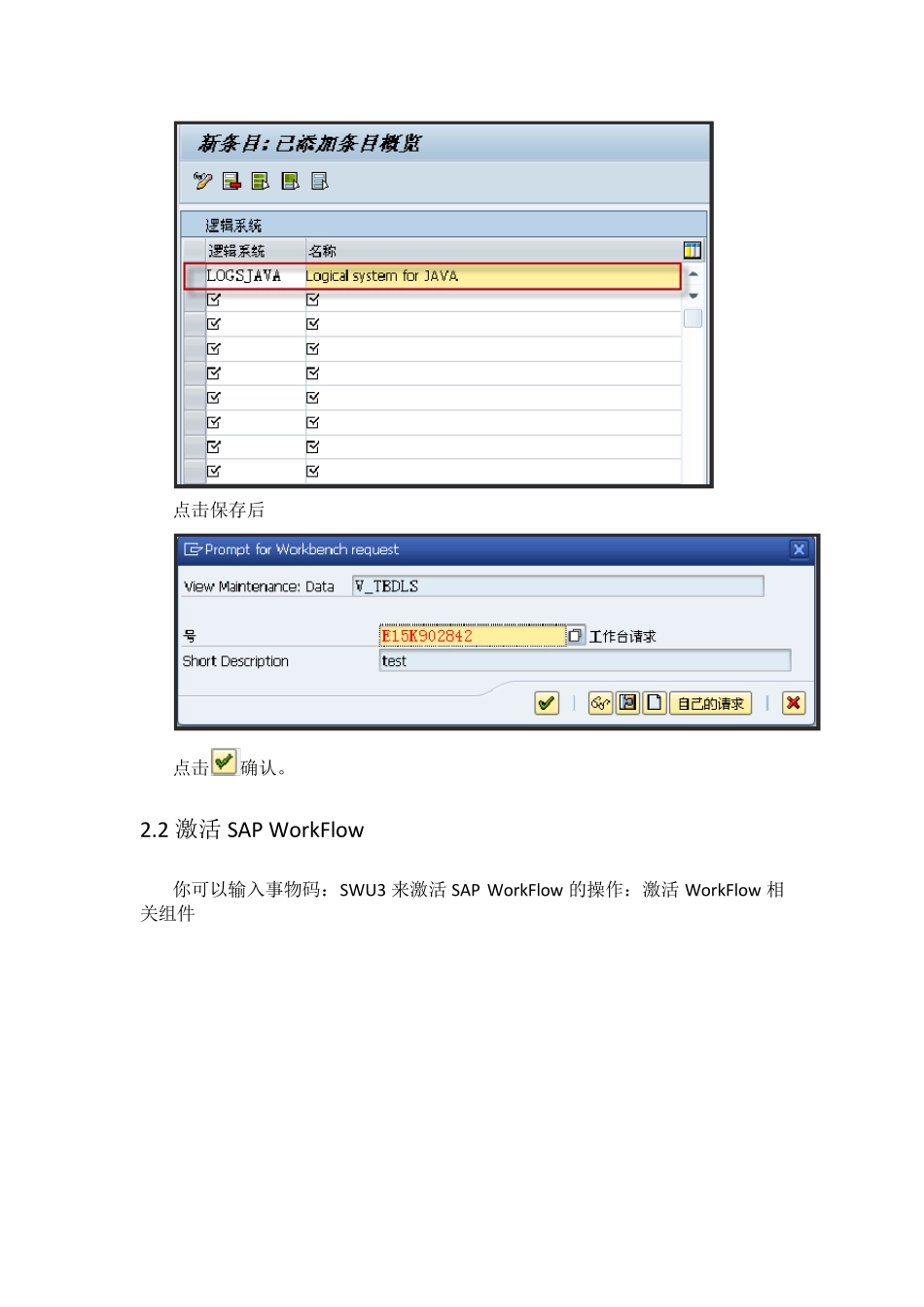

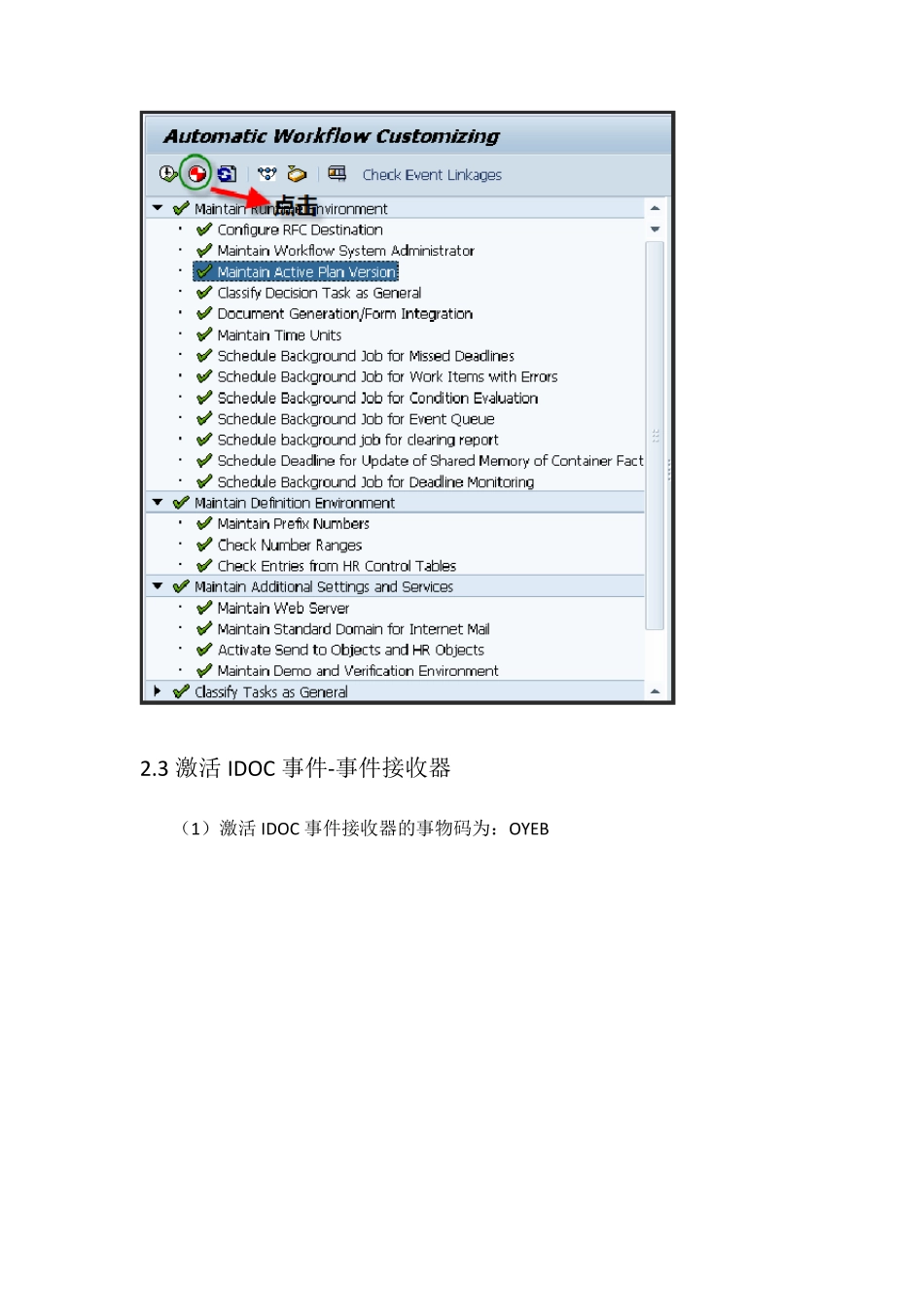

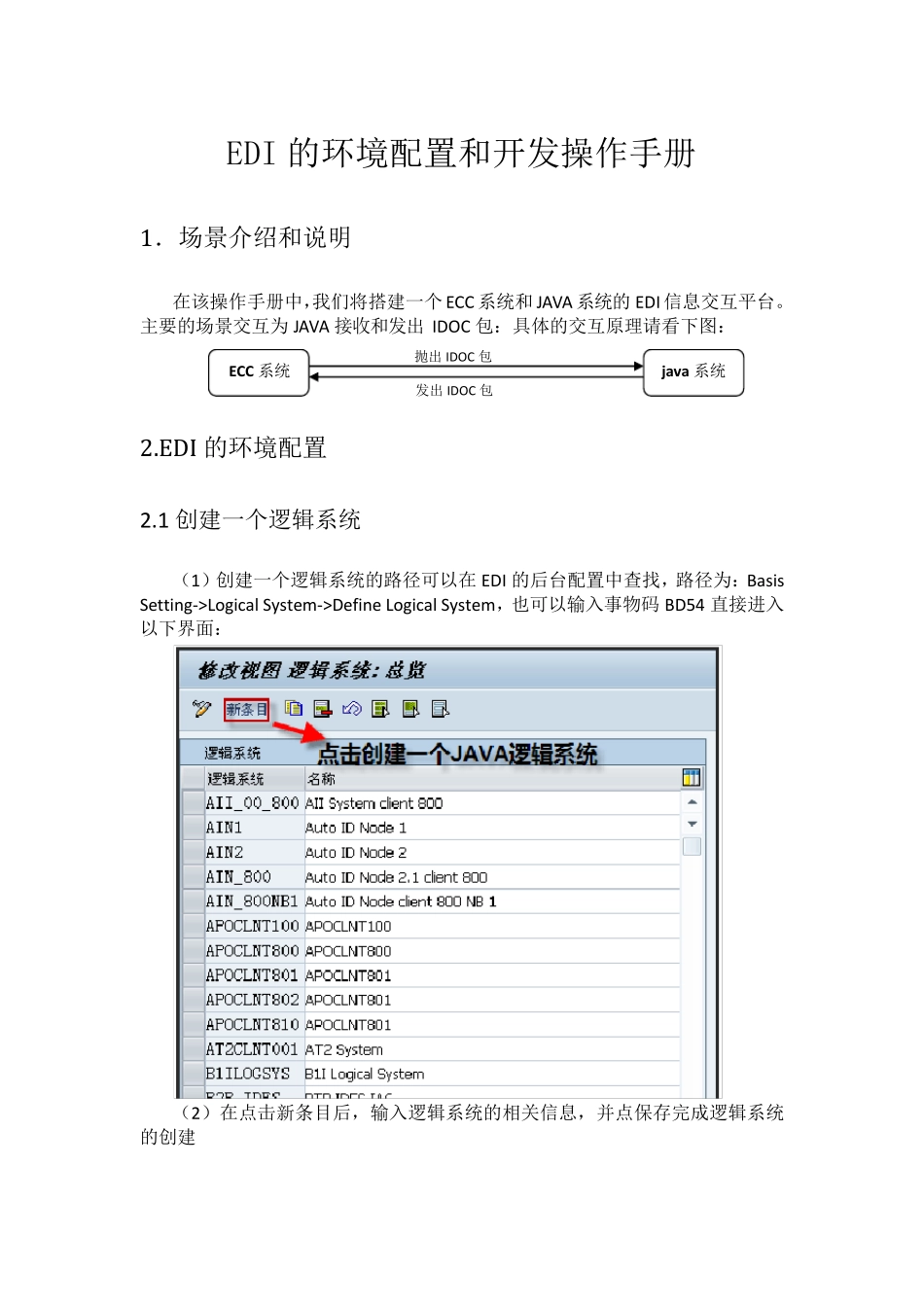

EDI 的环境配置和开发操作手册 1.场景介绍和说明 在该操作手册中,我们将搭建一个ECC 系统和JAVA 系统的EDI 信息交互平台。主要的场景交互为 JAVA 接收和发出 IDOC 包:具体的交互原理请看下图: 2.EDI的环境配置 2.1 创建一个逻辑系统 (1)创建一个逻辑系统的路径可以在EDI 的后台配置中查找,路径为:Basis Setting->Logical System->Define Logical System,也可以输入事物码 BD54 直接进入以下界面: (2)在点击新条目后,输入逻辑系统的相关信息,并点保存完成逻辑系统的创建 ECC 系统 jav a 系统 抛出 IDOC 包 发出 IDOC 包 点击保存后 点击确认。 2.2 激活 SAP WorkFlow 你可以输入事物码:SWU3 来激活 SAP WorkFlow 的操作:激活 WorkFlow 相关组件 2.3 激活IDOC 事件-事件接收器 (1)激活IDOC 事件接收器的事物码为:OYEB (2 )点击‘是’ 2.4 设置IDOC 管理 设置IDOC 管理的事物码:OYEA 2.5 创建RFC Destination 这里需要创建2 个RFC Destination:一个指向 ECC 本系统的(类型为 3),一个是指向外部的JAVA 系统的(类型为 T),创建事物码:SM59 (1)创建本系统 RFC(类型为 3) 输入相关信息 测试 (2)创建连接JAVA 的RFC Destination(类型为 T) 输入相关信息 激活UNICODE 2.6 定义文件端口 根据创建的 RFC Destination,定义文件端口的事物码:WE21 (1)创建ECC 发送IDO C 包的端口 输入相关信息 选择相应的RFC Destination (2)创建ECC 接收IDOC 端口 点击创建 输入相关信息 确认,指定RFC Destination 保存 3.IDO C 的开发 首先,我们来看看IDOC 的一个事物代码大全:查看事物码 WEDI 3.1 IDOC 段的开发 IDOC 段开发的事物码为W E31,路径:菜单路径: 工具  业务通讯  IDOC 基础  开发 IDOC 部分 点击创建后,录入以下信息 选择相应的开发类,保存 3.2 IDOC 类型的开发 事物码: W E30 菜单路径: 工具  业务通讯  IDOC 基础  开发 IDOC 类型 点击创建后,填写描述信息 选择确认后,为 IDO C 类型分配段,点击创建 分配刚创建的段类型 选择确认,保存并分配开发包 3.3 创建消息类型 事物码: W E81 菜单路径: 工具  业务通讯  IDOC 基础  开发 消息类型 点击新建条目: 填入相关信息,点击保存 3.4 建立关联(Idoc ...
